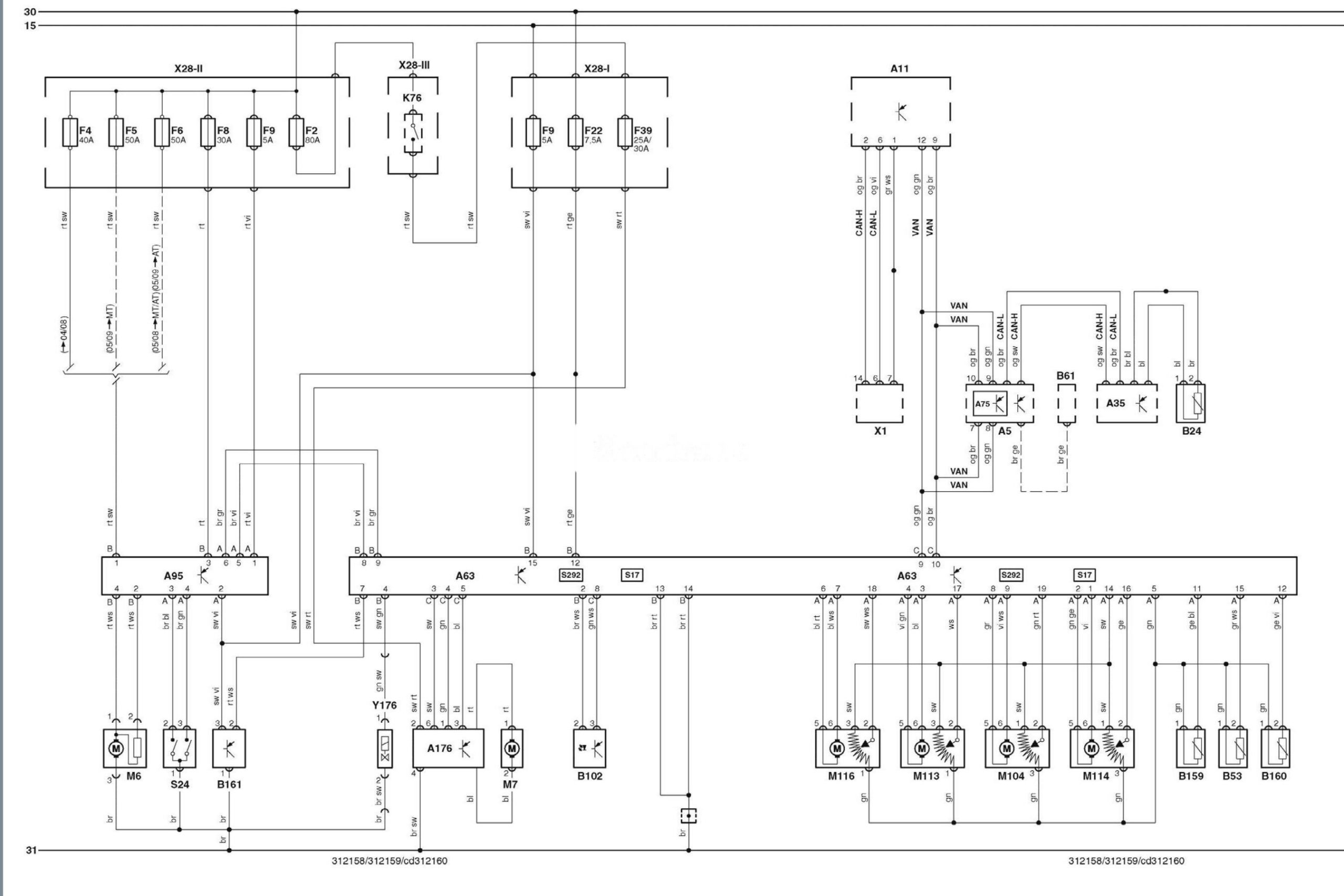

Електрична схема кондиціонера Skoda Fabia 2 (5J) 2007, 2008 року випуску.

Електросхема кондиціонера — Ручне керування температурою (-05.2008).

Електросхема кондиціонера тип 2 Skoda Fabia 2 (5J)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Skoda

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11

Багатофункціональний блок керування

A35

Електронний блок керування двигуном (ECM)

A63

Електронний блок керування кондиціонером

A75

Блок керування комбінацією приборів

A95

Блок керування електродвигуном вентилятора системи охолодження

A176

Блок керування електродвигуном вентилятора кондиціонера/опалювача

B24

Датчик температури охолоджувальної рідини

B53

Датчик температури повітря за випарником кондиціонера

B61

Датчик температури навколишнього повітря

B102

Датчик сонячного світла (система кондиціонування)

B159

Датчик температури повітря, що подається з вентиляційної решітки приладової панелі

B160

Датчик температури повітря, що подається в ноги

B161

Датчик тиску холодоагенту системи кондиціонування

CAN-H

Шина даних CAN — високий рівень

CAN-L

Шина даних CAN — низький рівень

F2

Запобіжник

F4

Запобіжник

F5

Запобіжник

F6

Запобіжник

F8

Запобіжник

F9

Запобіжник

F22

Запобіжник

F39

Запобіжник

K76

Реле допоміжних ланцюгів запалювання

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

M104

Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач)

M113

Електродвигун приводу заслінки обдування скла (кондиціонер/опалювач)

M114

Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач)

M116

Електродвигун приводу заслінки подачі повітря з приладової панелі (кондиціонер/опалювач), центр

S17

Вимикач електродвигуна вентилятора кондиціонера/опалювача

S24

Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини

S292

Панель керування кондиціонером/опалювачем

VAN

Шина даних VAN

X1

Діагностичний роз’єм (DLC)

Y176

Клапан регулювання робочого об’єму компресора кондиціонера

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
