Електрична схема кондиціонера BMW 3 (E36) 1996, 1997, 1998 року випуску.

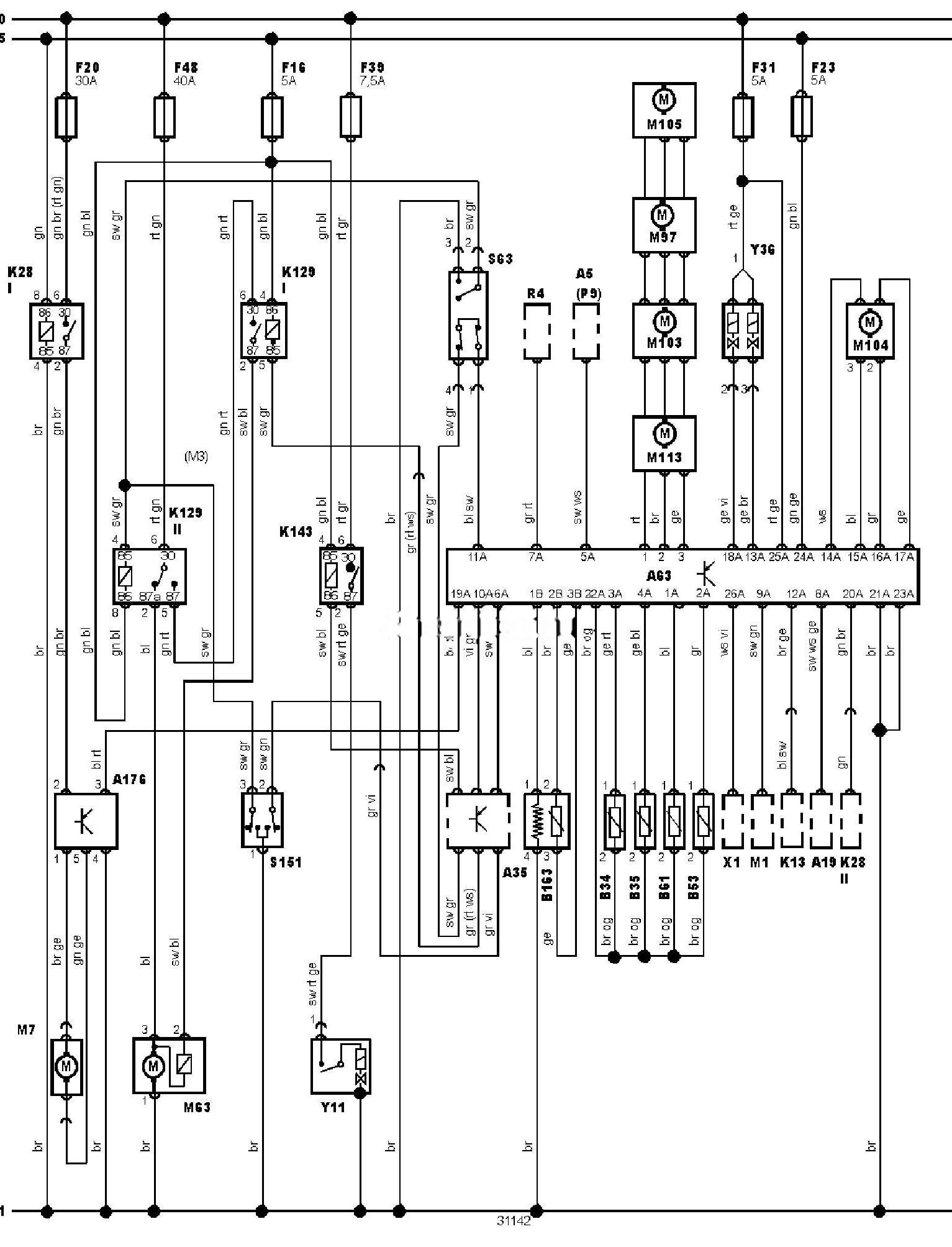

Електросхема кондиціонера (1996-)
Позначення до електричної схеми BMW 3 (E36)
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A19 |
Маршрутний комп’ютер |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B34 |
Датчик температури на виході з опалювача, лівий |
|
B35 |
Датчик температури на виході з опалювача, правий |
|
B53 |
Датчик температури за випаровувачем |
|
B61 |
Датчик температури навколишнього повітря |
|
B163 |
Датчик температури повітря на впуску (кондиціонер/опалювач) |
|
F16 |
Запобіжник |
|
F20 |
Запобіжник |
|
F23 |
Запобіжник |
|
F31 |
Запобіжник |
|
F39 |
Запобіжник |
|
F48 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K281 |
Реле електродвигуна вентилятора опалювача |
|
K282 |
Реле електродвигуна вентилятора опалювача |
|
K1291 |
Реле електродвигуна вентилятора конденсатора кондиціонера |
|
K1292 |
Реле електродвигуна вентилятора конденсатора кондиціонера |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M1 |
Стартер |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M63 |
Електродвигун вентилятора конденсатора кондиціонера |
|
M97 |
Електродвигун приводу заслінки подачі повітря до ніг |
|
M103 |
Електродвигун приводу заслінки подачі повітря з панелі приладів |
|
M104 |
Електродвигун приводу заслінки забору вхідного повітря кондиціонера/опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M113 |
Електродвигун приводу заслінки обдуву скла |
|
R4 |
Реостат підсвічування комбінації приладів |
|
S63 |
Датчик-вимикач придушення холодоагенту в системі кондиціонування |
|
S151 |
Датчик-вимикач по температурі охолоджуючої рідини (кондиціонер) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36 |
Клапан регулятора охолоджуючої рідини в опалювачі |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
