Електрична схема кондиціонера Opel Frontera-A 1997, 1998 року випуску.

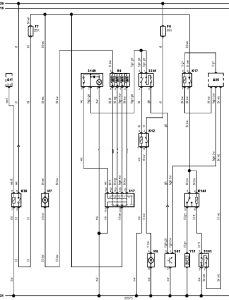

Електросхема кондиціонера (1997-).

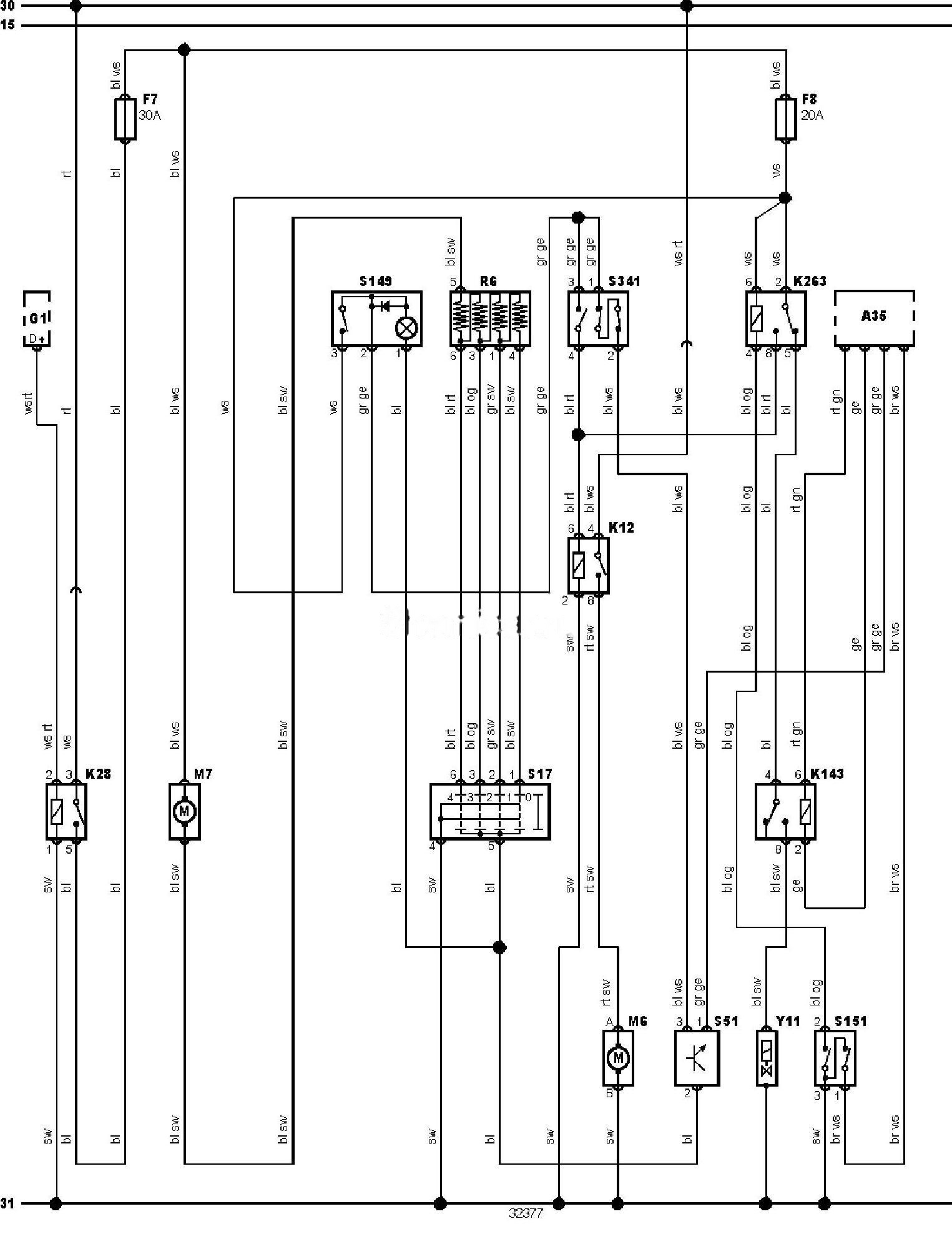

Електросхема кондиціонера тип 3 Opel Frontera-A
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Opel Frontera

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A35

Електронний блок керування двигуном

F7

Запобіжник

F8

Запобіжник

G1

Генератор

K12

Реле електродвигуна вентилятора системи охолодження

K28

Реле електродвигуна вентилятора опалювача

K143

Реле електромагнітної муфти компресора кондиціонера

K263

Реле відключення електромагнітної муфти компресора кондиціонера

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

R6

Резистор електродвигуна вентилятора опалювача

S17

Вимикач електродвигуна вентилятора кондиціонера/опалювача

S51

Датчик-вимикач по температурі випарника кондиціонера

S149

Головний вимикач кондиціонера

S151

Датчик-вимикач по температурі охолоджувальної рідини (кондиціонер)

S341

Потрійний датчик-вимикач по тиску холодоагенту в системі кондиціонування

Y11

Електромагнітна муфта компресора кондиціонера



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
