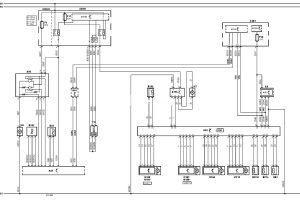

Електрична схема кондиціонера Peugeot 207 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 року випуску.

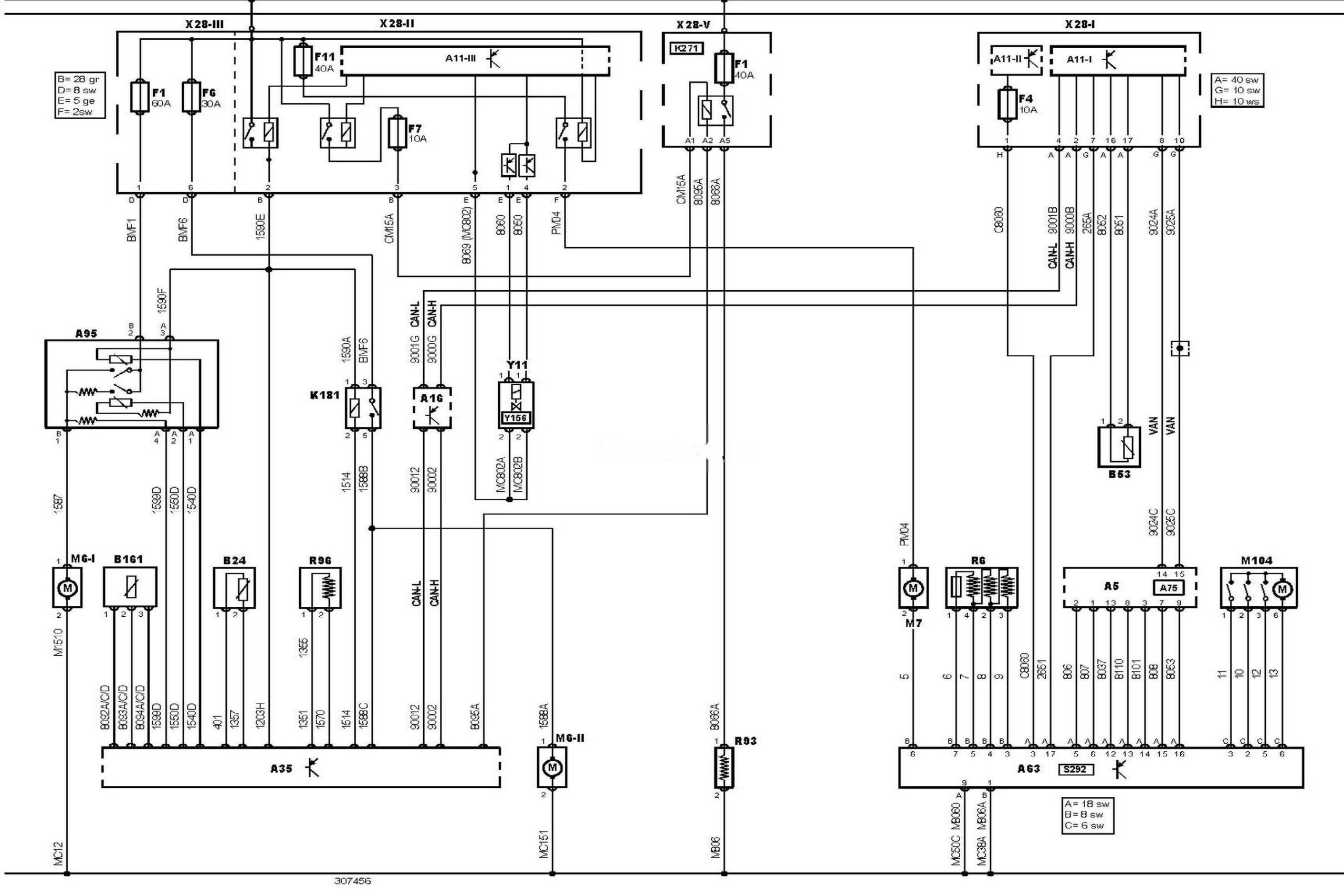

Електросхема кондиціонера — ручне керування температурою.
Позначення до електричної схеми Peugeot 207
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B53 |
Датчик температури повітря за випарником кондиціонера |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
F1 |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F11 |
Запобіжник |
|
K181 |
Реле живлення електронного блоку керування |
|
K271 |
Реле додаткового опалювача |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M104 |
Електродвигун приводу заслінки забору вхідного повітря кондиціонера/опалювача |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
R93 |
Нагрівач охолоджувальної рідини |
|
R96 |
Термостат системи охолодження |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
VAN |
Шина даних VAN |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y156 |
Керуючий клапан придушення холодоагенту (кондиціонер) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
