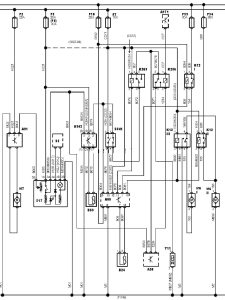

Електрична схема кондиціонера Peugeot 306 1996 року випуску.

Електросхема кондиціонера (1996) – З датчиком-вимикачем вентилятора системи охолодження температури.

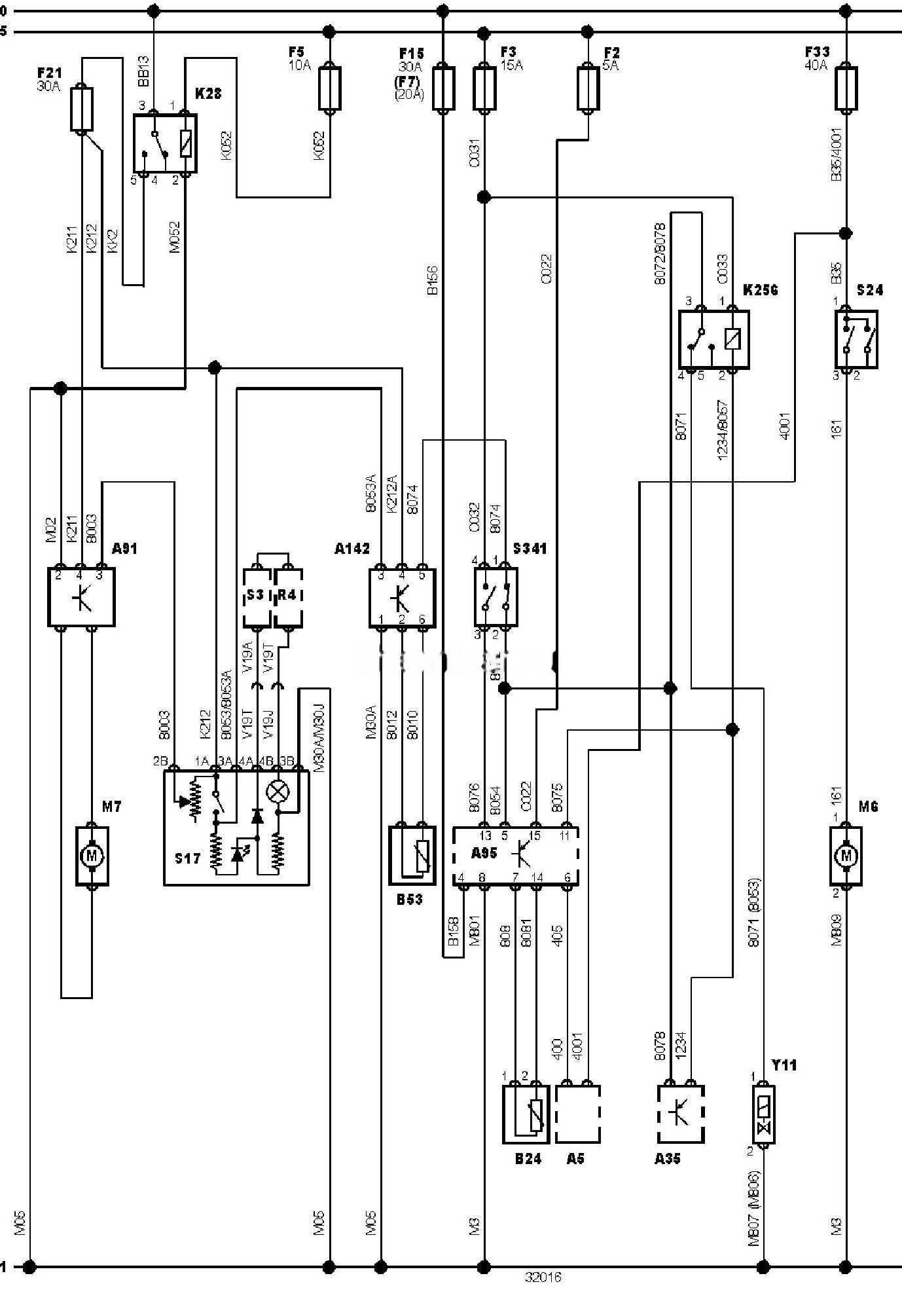

Електросхема кондиціонера тип 3 Peugeot 306
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Peugeot 306

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A35

Електронний блок керування двигуном

A91

Блок керування опалювачем

A95

Блок керування електродвигуном вентилятора системи охолодження

A142 Блок керування датчиком температури кондиціонера

B24 Датчик температури охолоджувальної рідини

B53 Датчик температури за випарником

F2

Запобіжник

F3

Запобіжник

F5

Запобіжник

F15

Запобіжник

F21

Запобіжник

F33

Запобіжник

K28

Реле електродвигуна вентилятора опалювача

K256

Реле повного відкриття дросельної заслінки

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

R4

Реостат підсвічування комбінації приборів

S3

Вимикач фар

S17

Вимикач електродвигуна вентилятора кондиціонера/опалювача

S24 Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини

S341 Потрійний датчик-вимикач пригнічення холодоагенту в системі кондиціонування

Y11

Електромагнітна муфта компресора кондиціонера



Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
