Електрична схема кондиціонера Peugeot 306 1996 року випуску.

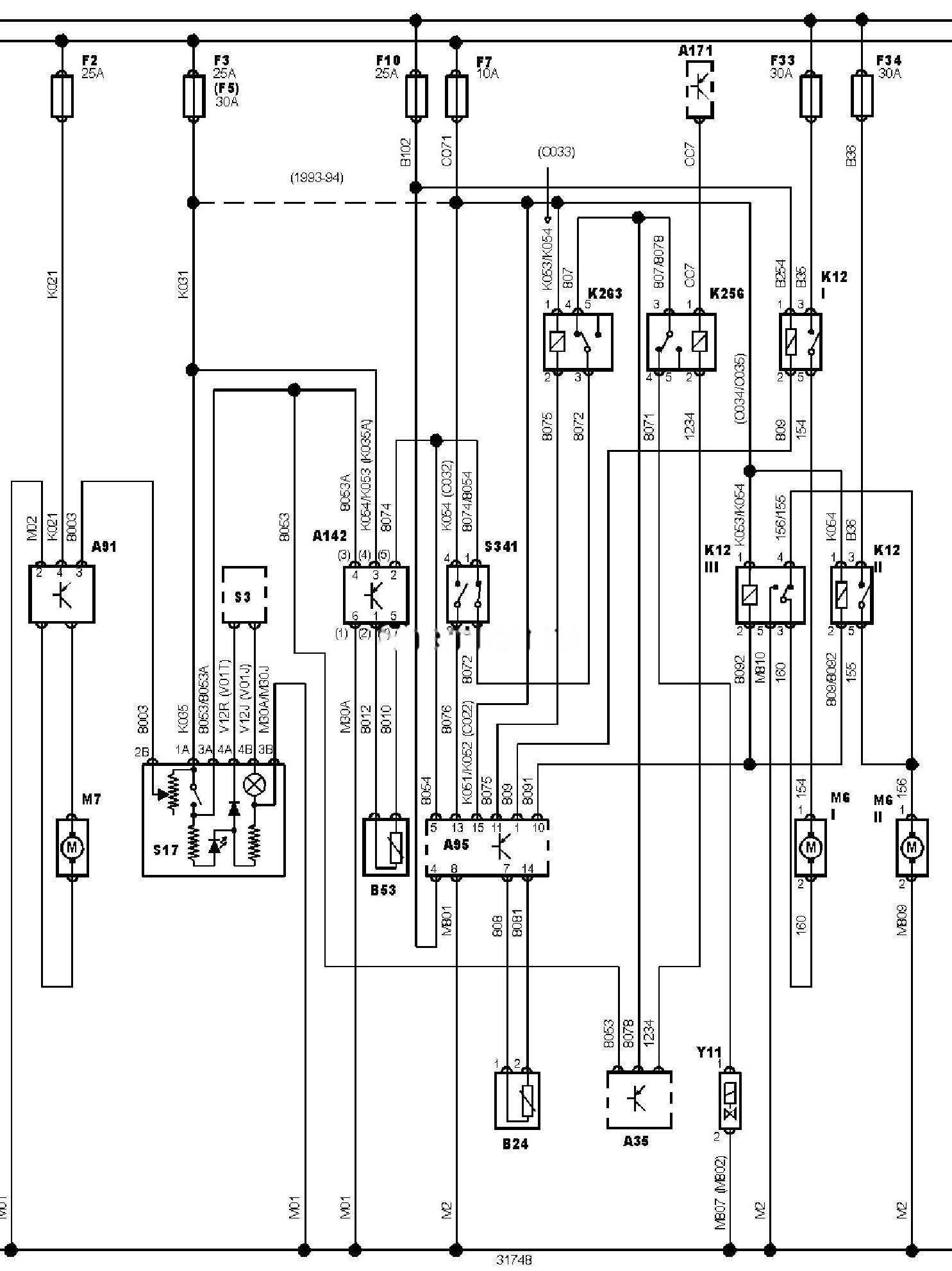

Електросхема кондиціонера — Ручне керування температурою (два вентилятори системи охолодження, блок на 13 запобіжників).

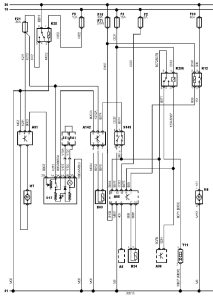

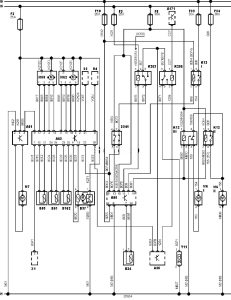

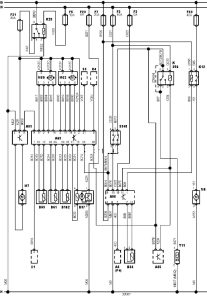

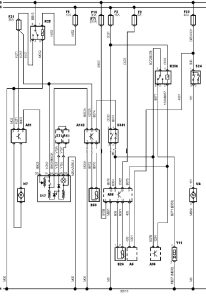

Позначення до електричної схеми Peugeot 306
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
A91 |
Блок керування опалювачем |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A142 |
Блок керування датчиком температури кондиціонера |
|
A171 |
Блок реле |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B53 |
Датчик температури за випарником |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F7 |
Запобіжник |
|
F10 |
Запобіжник |
|
F33 |
Запобіжник |
|
F34 |
Запобіжник |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K123 |
Реле електродвигуна вентилятора системи охолодження |
|
K256 |
Реле повного відкриття дросельної заслінки |
|
K263 |
Реле відключення електромагнітної муфти компресора кондиціонера |
|
M6 1 |
Електродвигун вентилятора системи охолодження |
|
M6 2 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
S3 |
Вимикач фар |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S341 |
Потрійний датчик-вимикач придушення холодоагенту в системі кондиціонування |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
