Електрична схема кондиціонера Citroen C8 2002, 2003, 2004, 2005 року випуску.

Електросхема кондиціонера — автоматичне керування температурою (тризонний)

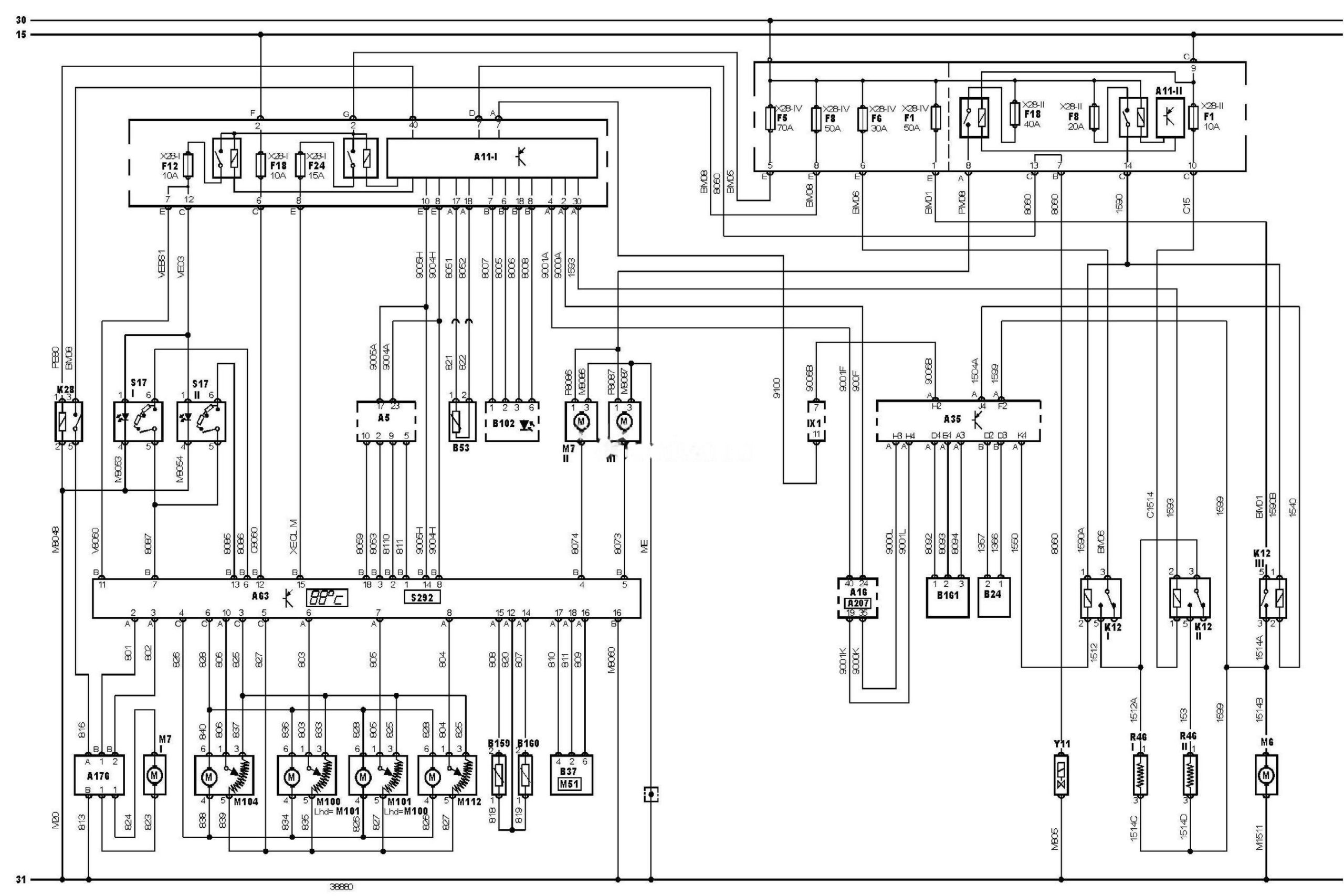

Електросхема кондиціонера тип 4 Citroen C8 2002-2005
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Сitroen C8

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11-1

Багатофункціональний блок керування 1

A11-2

Багатофункціональний блок керування 2

A16

Електронний блок керування ABS

A35

Електронний блок керування двигуном

A63

Електронний блок керування кондиціонером

A176

Блок керування електродвигуном вентилятора кондиціонера/опалювача

A207

Блок керування ESP (система підтримки курсової стійкості)

B24

Датчик температури охолоджувальної рідини

B37

Датчик температури повітря в салоні

B53

Датчик температури за випарником

B102

Датчик сонячного світла (система кондиціонування)

B159

Датчик температури повітря, що подається з вентиляційної решітки приладової панелі

B160

Датчик температури повітря, що подається в ноги

B161

Датчик тиску холодоагенту системи кондиціонування

F1

Запобіжник

F5

Запобіжник

F6

Запобіжник

F8

Запобіжник

F12

Запобіжник

F18

Запобіжник

F24

Запобіжник

K12

Реле електродвигуна вентилятора системи охолодження

K28

Реле електродвигуна вентилятора опалювача

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

M51

Вентилятор датчика температури повітря в салоні

M100

Електродвигун приводу заслінки змішування потоків повітря з боку водія (кондиціонер/опалювач)

M101

Електродвигун приводу заслінки змішування потоків повітря з боку пасажира (кондиціонер/опалювач)

M104

Електродвигун приводу заслінки забору вхідного повітря кондиціонера/опалювача

M112

Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач)

R46

Резистор електродвигуна вентилятора системи охолодження

S17

Вимикач електродвигуна вентилятора кондиціонера/опалювача

S292

Панель керування кондиціонером/опалювачем

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, приладова панель 1

X28-2

Блок запобіжників/реле, моторний відсік 1

X28-1V

Блок запобіжників/реле, моторний відсік 2

Y11

Електромагнітна муфта компресора кондиціонера

Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
