Електрична схема кондиціонера Citroen C3 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

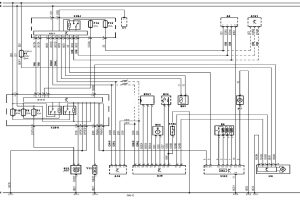

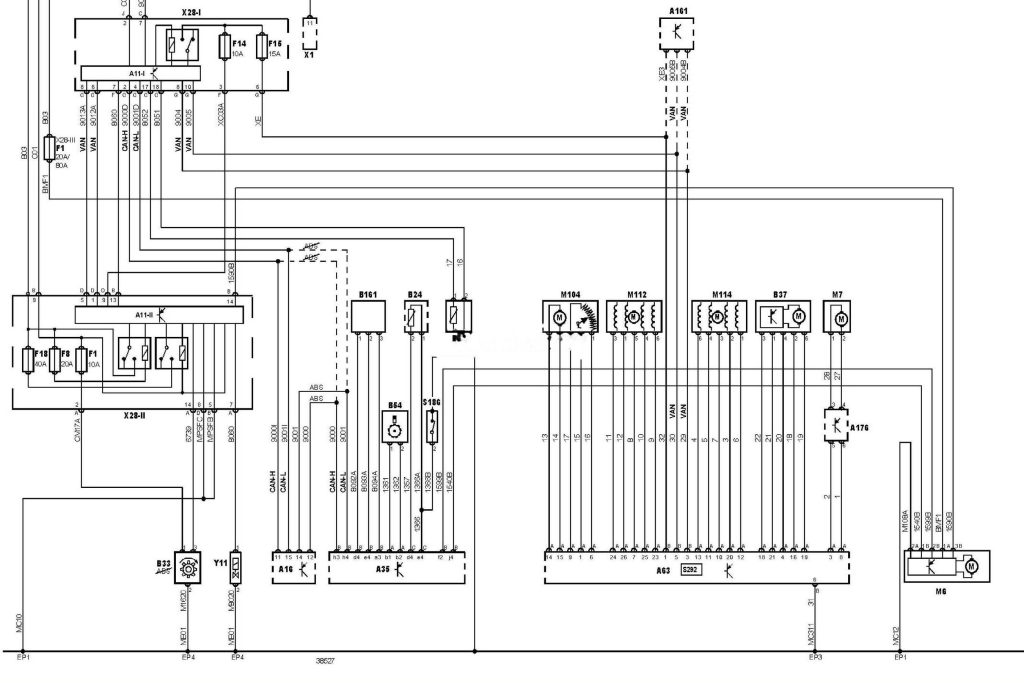

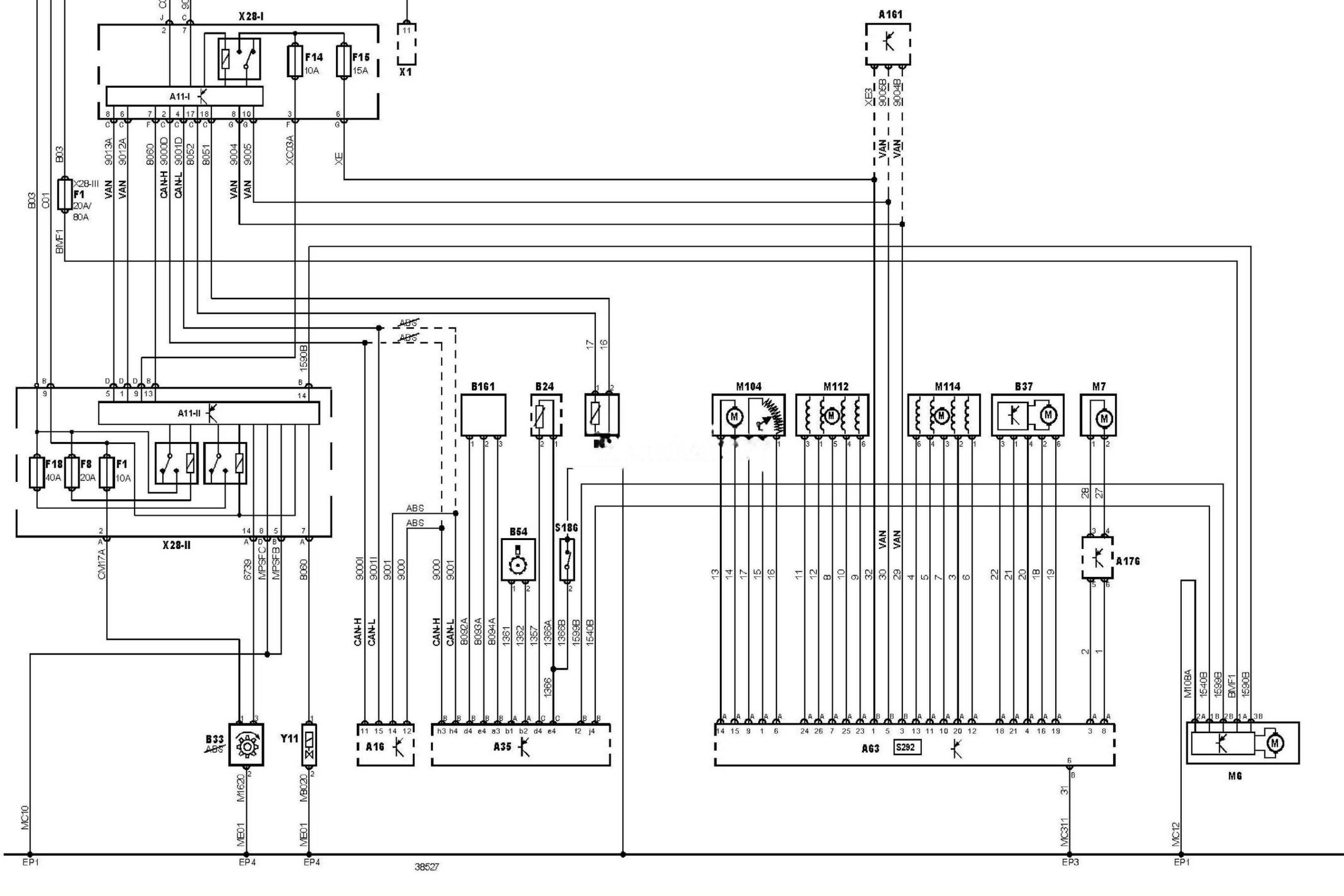

Електросхема кондиціонера – автоматичне керування температурою
Позначення до електричної схеми Сitroen C3
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A161 |
Багатофункціональний дисплей |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B33 |
Датчик швидкості автомобіля |
|
B37 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B54 |
Датчик положення колінчастого вала |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
F1 |
Запобіжник |
|
F8 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F18 |
Запобіжник |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M104 |
Електродвигун приводу заслінки забору вхідного повітря кондиціонера/опалювача |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
S186 |
Датчик температури охолоджувальної рідини |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, приладова панель |
|
X28-3 |
Блок запобіжників/реле, моторний відсік 2 |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
