Електрична схема системи обігріву салону та система охолодження двигуна Citroen C3 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

Електросхема системи обігріву салону та система охолодження двигуна

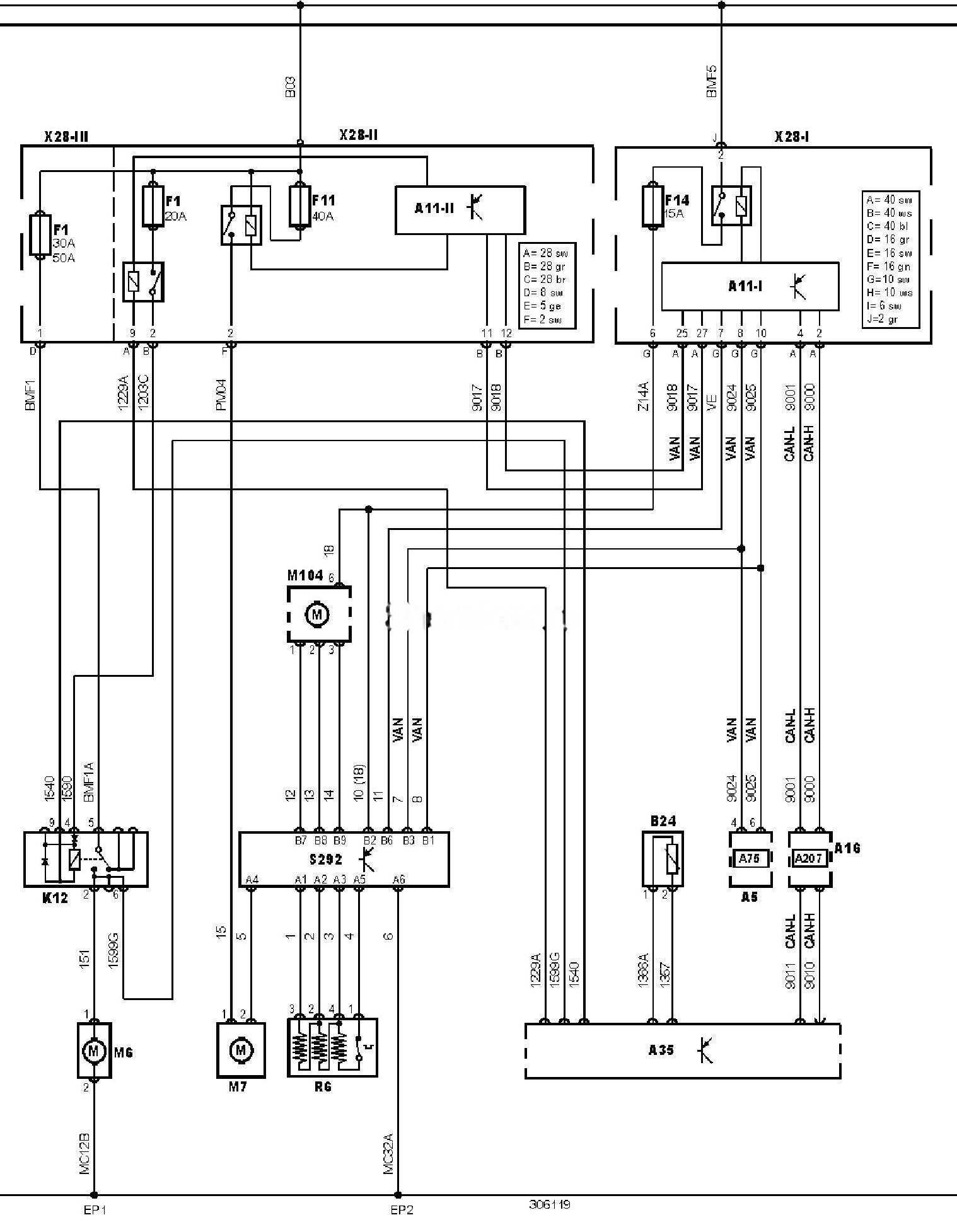

Електросхема обігріву салону Citroen C3 2005-2010
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Сitroen C3

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11-1

Багатофункціональний блок керування 1

A11-2

Багатофункціональний блок керування 2

A16

Електронний блок керування ABS

A35

Електронний блок керування двигуном (ECM)

A75

Блок керування комбінацією приборів

A207

Блок керування ESP (система підтримки курсової стійкості)

B24 Датчик температури охолоджуючої рідини

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

F1

Запобіжник

F11

Запобіжник

F14

Запобіжник

K12

Реле електродвигуна вентилятора системи охолодження

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

M104

Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач)

R6

Резистор електродвигуна вентилятора опалювача

S292

Панель керування кондиціонером/опалювачем

VAN

Шина даних VAN

X28-1

Блок запобіжників/реле — приладова панель 1

X28-2

Блок запобіжників/реле — моторний відсік 1

X28-3

Блок запобіжників/реле — моторний відсік 2



Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
