Електросхема управління кондиціонером Audi Cabriolet 1991, 1992, 1993, 1994, 1995, 1996 року випуску.

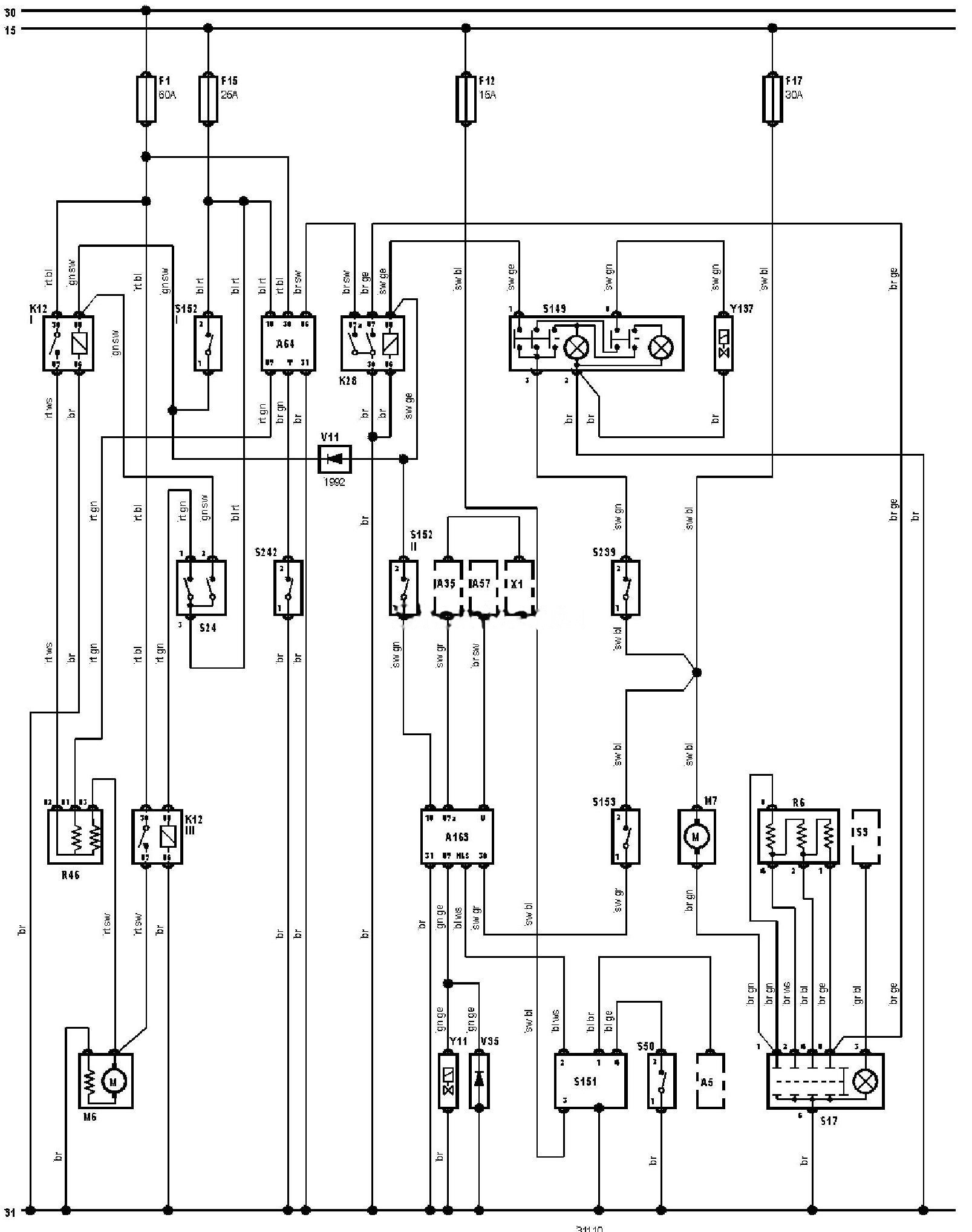

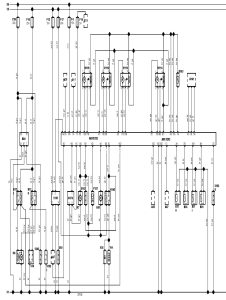

Електросхема управління кондиціонером АКПП

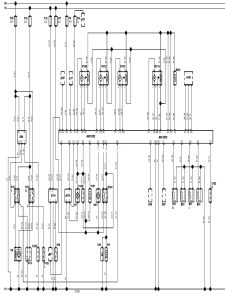

Електросхема кондиціонера тип 4 Audi Cabriolet
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi Cabriolet

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A35

Електронний блок управління двигуном

A57

Електронний блок управління КПП

A64

Блок управління таймером електродвигуна вентилятора системи охолодження

A163

Блок управління компресором кондиціонера

F1

Запобіжник

F12

Запобіжник

F15

Запобіжник

F17

Запобіжник

K121

Реле електродвигуна вентилятора системи охолодження

K123

Реле електродвигуна вентилятора системи охолодження

K28

Реле електродвигуна вентилятора обігрівача

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/обігрівача

R6

Резистор електродвигуна вентилятора обігрівача

R46

Резистор електродвигуна вентилятора системи охолодження

S3

Вимикач фар

S17

Вимикач електродвигуна вентилятора кондиціонера/обігрівача

S24

Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини

S50

Датчик низької температури охолоджувальної рідини

S149

Головний вимикач кондиціонера

S151

Датчик-вимикач за температурою охолоджувальної рідини (кондиціонер)

S1521

Датчик-вимикач за високим тиском холодоагенту в системі кондиціонування

S1522

Датчик-вимикач за високим тиском холодоагенту в системі кондиціонування

S153

Датчик-вимикач за низьким тиском холодоагенту в системі кондиціонування

S239

Вимикач за температурою навколишнього повітря

S242

Вимикач електродвигуна вентилятора системи охолодження (після зупинки двигуна)

V11

Діод кондиціонера

V35

Діод ланцюга електромагнітної муфти компресора кондиціонера

X1

Діагностичний роз’єм (DLC)

Y11

Електромагнітна муфта компресора кондиціонера

Y137

Електромагнітний клапан приводу заслінки забору повітря (кондиціонер/обігрівач)

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
