Електросхема кондиціонера Audi Allroad 2003, 2004, 2005 року випуску.

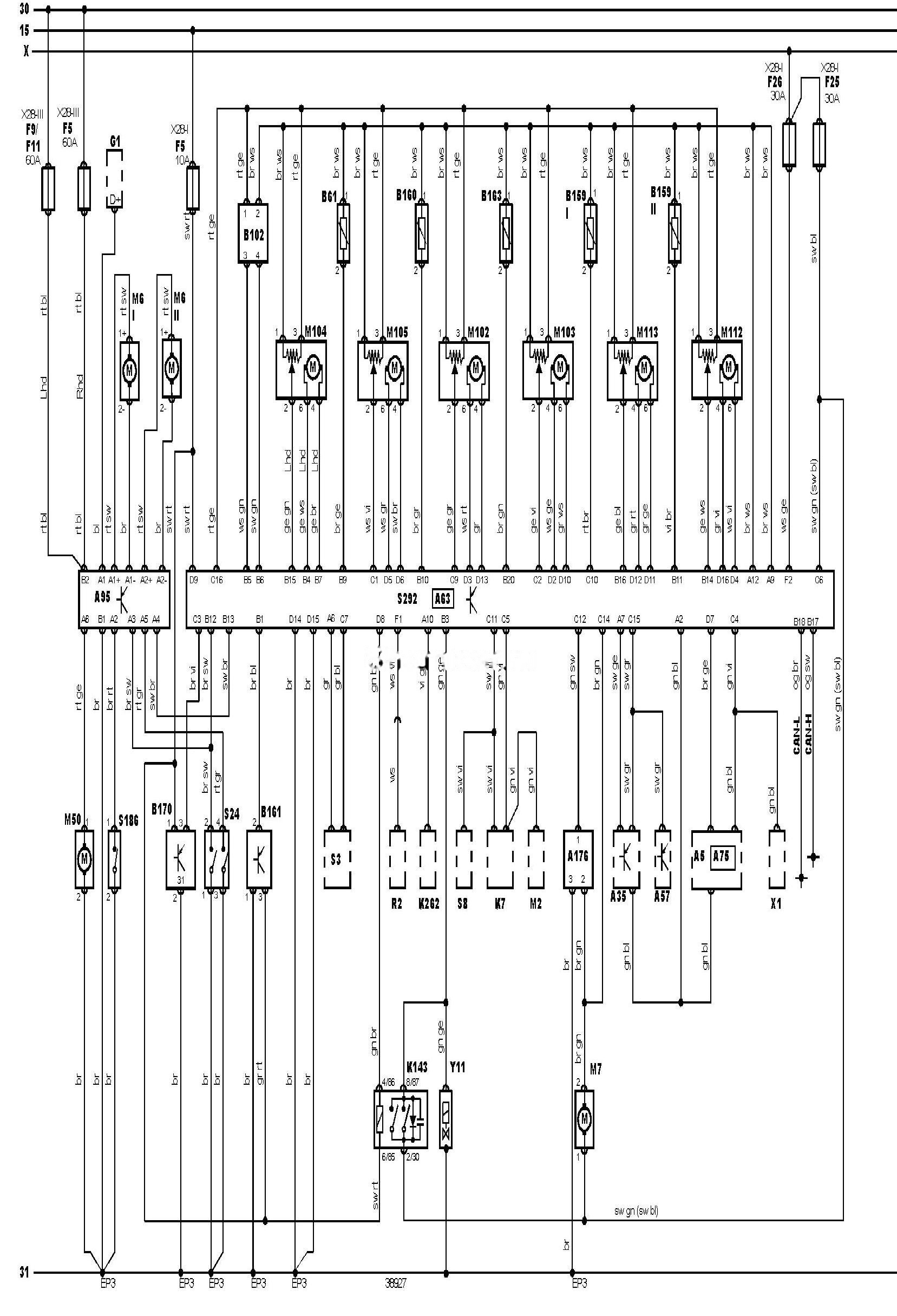

Електросхема кондиціонера 2003- з блоком керування електродвигуна вентилятора системи охолодження

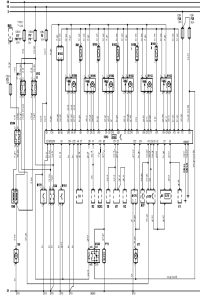

Електросхема кондиціонера тип 4 Audi Allroad
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi Allroad

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A35

Електронний блок керування двигуном

A57

Електронний блок керування КПП

A63

Електронний блок керування кондиціонером

A75

Блок керування комбінацією приборів

A95

Блок керування електродвигуна вентилятора системи охолодження

A176

Блок керування електродвигуна вентилятора кондиціонера/опалювача

B61

Датчик температури навколишнього повітря

B102

Датчик сонячного світла (система кондиціонування)

B159

Датчик температури повітря, що подається з вентиляційної решітки приладової панелі

B160

Датчик температури повітря, що подається в ноги

B161

Датчик тиску холодоагенту системи кондиціонування

B163

Датчик температури повітря на впуску (кондиціонер/опалювач)

B170

Датчик чистоти повітря, що надходить в опалювач

CAN-H

Контролер (шина передачі даних) — висока швидкість

CAN-L

Контролер (шина передачі даних) — низька швидкість

EP3

Точка заземлення

F5

Запобіжник

F9

Запобіжник

F11

Запобіжник

F25

Запобіжник

F26

Запобіжник

G1

Генератор

K7

Реле переривчастого режиму роботи очищувача лобового скла

K143

Реле електромагнітної муфти компресора кондиціонера

K262

Реле датчика сонячного світла (кондиціонер)

M2

Електродвигун очищувача лобового скла

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

M50

Електродвигун насоса системи охолодження

M102

Електродвигун приводу заслінки подачі повітря з приладової панелі з боку водія (кондиціонер/опалювач)

M103

Електродвигун приводу заслінки подачі повітря з приладової панелі з боку пасажира (кондиціонер/опалювач)

M104

Електродвигун приводу заслінки забору вхідного повітря кондиціонера/опалювача

M105

Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач)

M112

Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач)

M113

Електродвигун приводу заслінки обдування скла

R2

Обігрівач заднього скла

S3

Вимикач фар

S8

Перемикач керування очищувачем / омивачем лобового скла

S24

Датчик-вимикач електродвигуна вентилятора системи охолодження по температурі охолоджуючої рідини

S186

Датчик температури охолоджуючої рідини

S292

Панель керування кондиціонером/опалювачем

X

Замок запалювання — допоміжні ланцюги

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, приладова панель 1

X28-3

Блок запобіжників/реле, приладова панель 3

Y11

Електромагнітна муфта компресора кондиціонера

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
