Електросхема управління кондиціонером Audi Cabriolet 1991, 1992, 1993, 1994, 1995, 1996 року випуску.

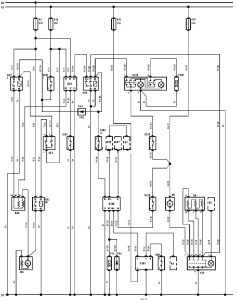

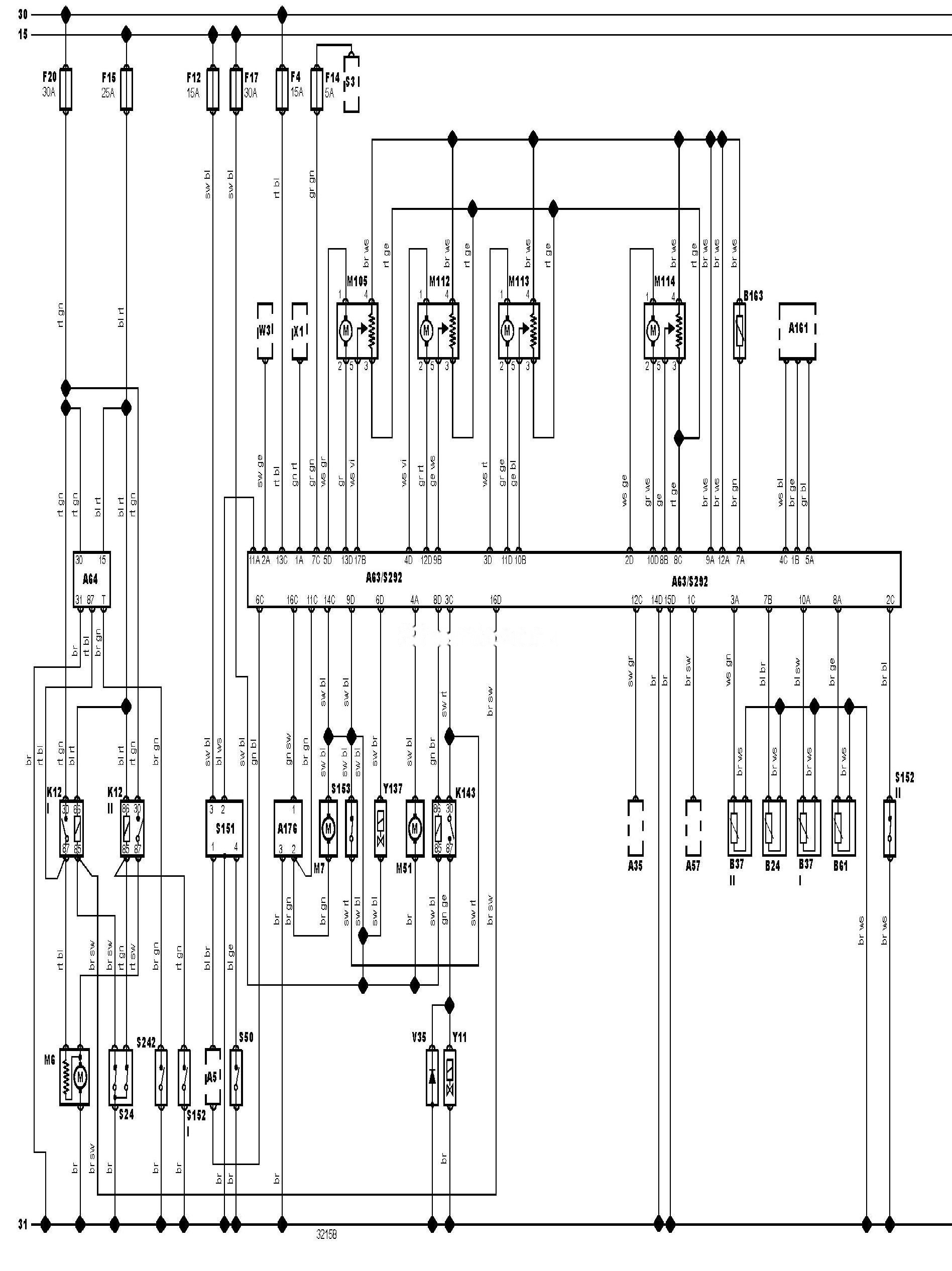

Електросхема управління кондиціонером — автоматичне управління температурою
Позначення до електричної схеми Audi Cabriolet
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок управління двигуном |
|
A57 |
Електронний блок управління КПП |
|
A63 |
Електронний блок управління кондиціонером |
|
A64 |
Блок управління таймером електродвигуна вентилятора системи охолодження |
|
A161 |
Багатофункціональний дисплей |
|
A176 |
Блок управління електродвигуном вентилятора кондиціонера/опалювача |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B371 |
Датчик температури повітря в салоні |
|
B372 |
Датчик температури повітря в салоні |
|
B61 |
Датчик температури навколишнього повітря |
|
B163 |
Датчик температури повітря на впуску (кондиціонер/опалювач) |
|
F4 |
Запобіжник |
|
F12 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F17 |
Запобіжник |
|
F20 |
Запобіжник |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M113 |
Електродвигун приводу заслінки обдування скла |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
S3 |
Вимикач фар |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження по температурі охолоджуючої рідини |
|
S50 |
Датчик низької температури охолоджуючої рідини |
|
S151 |
Датчик-вимикач по температурі охолоджуючої рідини (кондиціонер) |
|
S1521 |
Датчик-вимикач по високому тиску холодоагенту в системі кондиціонування |
|
S1522 |
Датчик-вимикач по високому тиску холодоагенту в системі кондиціонування |
|
S153 |
Датчик-вимикач по низькому тиску холодоагенту в системі кондиціонування |
|
S242 |
Вимикач електродвигуна вентилятора системи охолодження (після зупинки двигуна) |
|
S292 |
Панель управління кондиціонером/опалювачем |
|
V35 |
Діод ланцюга електромагнітної муфти компресора кондиціонера |
|
W3 |
Запасний провід (джгут проводів) — на перегородці моторного відсіку |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y137 |
Електромагнітний клапан приводу заслінки забору повітря (кондиціонер/опалювач) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
