Розглянуто схему електрообладнання автомобіля Alfa Romeo 145 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 року випуску.

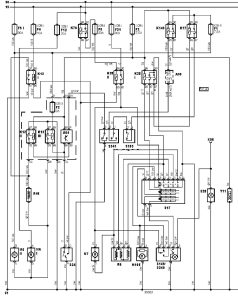

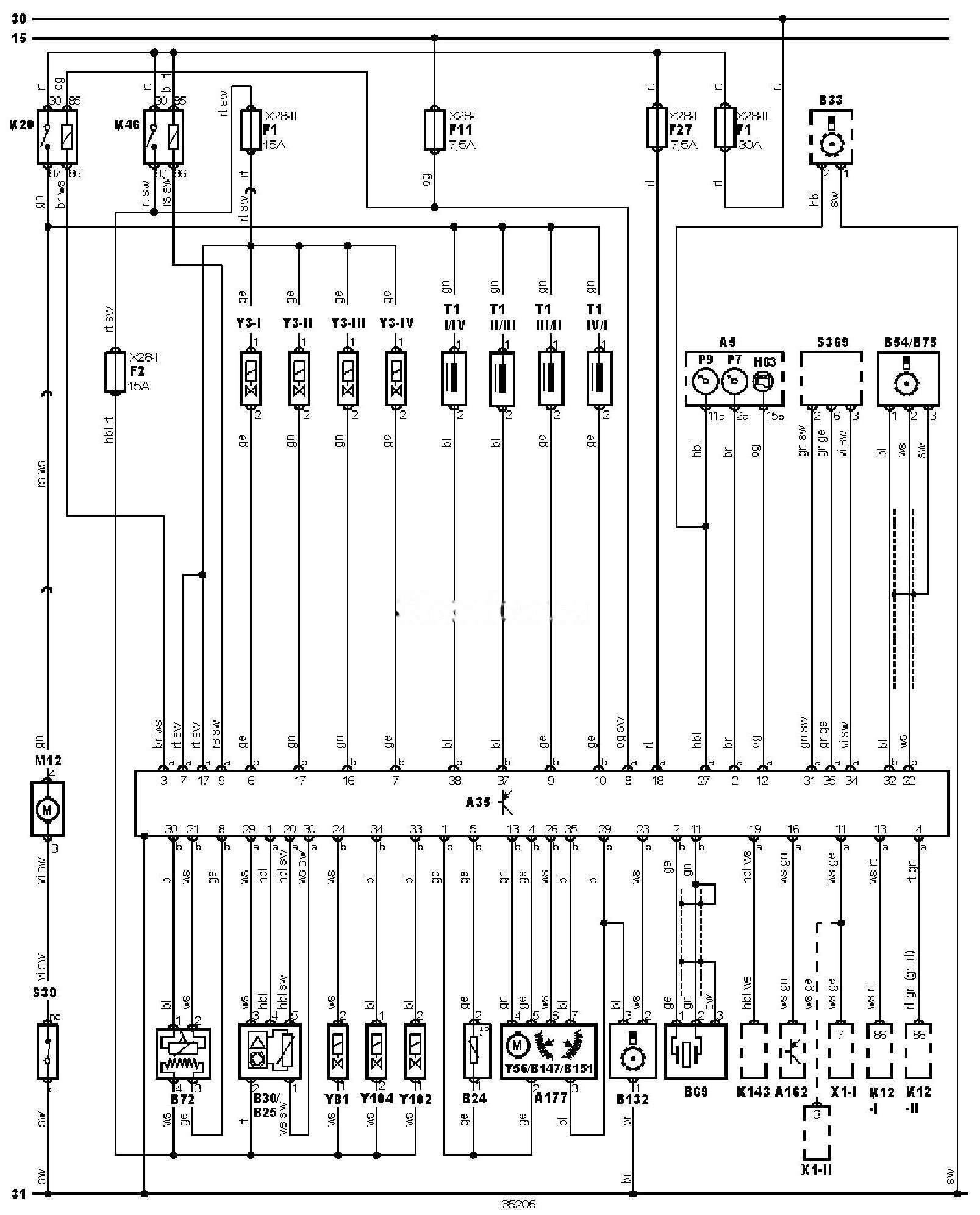

Електросхема системи кондиціонера (Управління двигуном Bosh, блок запобіжників тип B)
Позначення до електричної схеми Alfa Romeo 145
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок управління двигуном |
|
E28 |
Лампа(и) панелі управління кондиціонером/обігрівачем |
|
FS 1 |
Додатковий запобіжник |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F8 |
Запобіжник |
|
F12 |
Запобіжник |
|
F21 |
Запобіжник |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K17 |
Реле кондиціонера |
|
K281 |
Реле електродвигуна вентилятора кондиціонера/обігрівача |
|
K282 |
Реле електродвигуна вентилятора кондиціонера/обігрівача |
|
K76 |
Реле допоміжних ланцюгів |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 1 |
Електродвигун вентилятора системи охолодження |
|
M6 2 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/обігрівача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/обігрівач) |
|
R6 |
Резистор управління швидкістю обертання вентилятора кондиціонера/обігрівача |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/обігрівача |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження по температурі охолоджуючої рідини |
|
S149 |
Головний вимикач кондиціонера |
|
S153 |
Датчик-вимикач по низькому тиску холодоагенту в системі кондиціонування |
|
S340 |
Перемикач забору повітря |
|
S341 |
Потрійний датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
X96 |
Роз’єм ламп підсвічування приладової панелі |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
