Розглянуто схему електрообладнання автомобіля Alfa Romeo 145 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 року випуску.

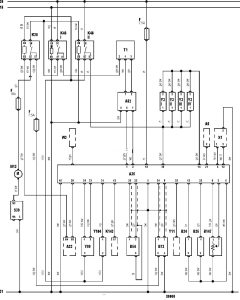

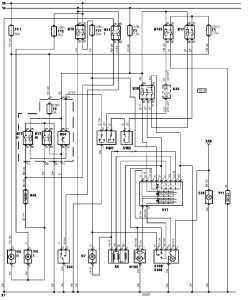

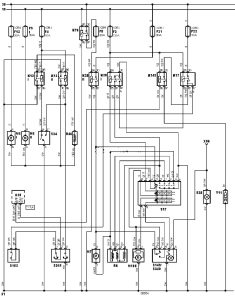

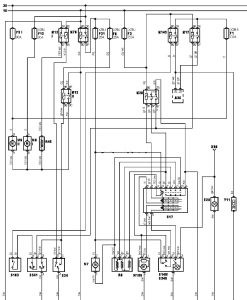

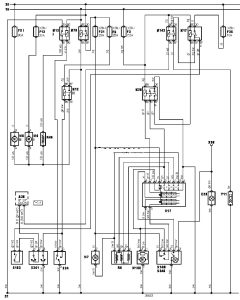

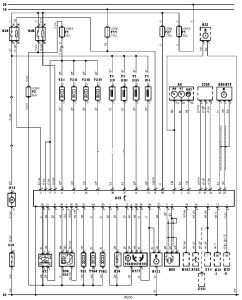

Електросхема системи кондиціонера (блок запобіжників тип В/ управління двигуном GM, -V1N 4065017)

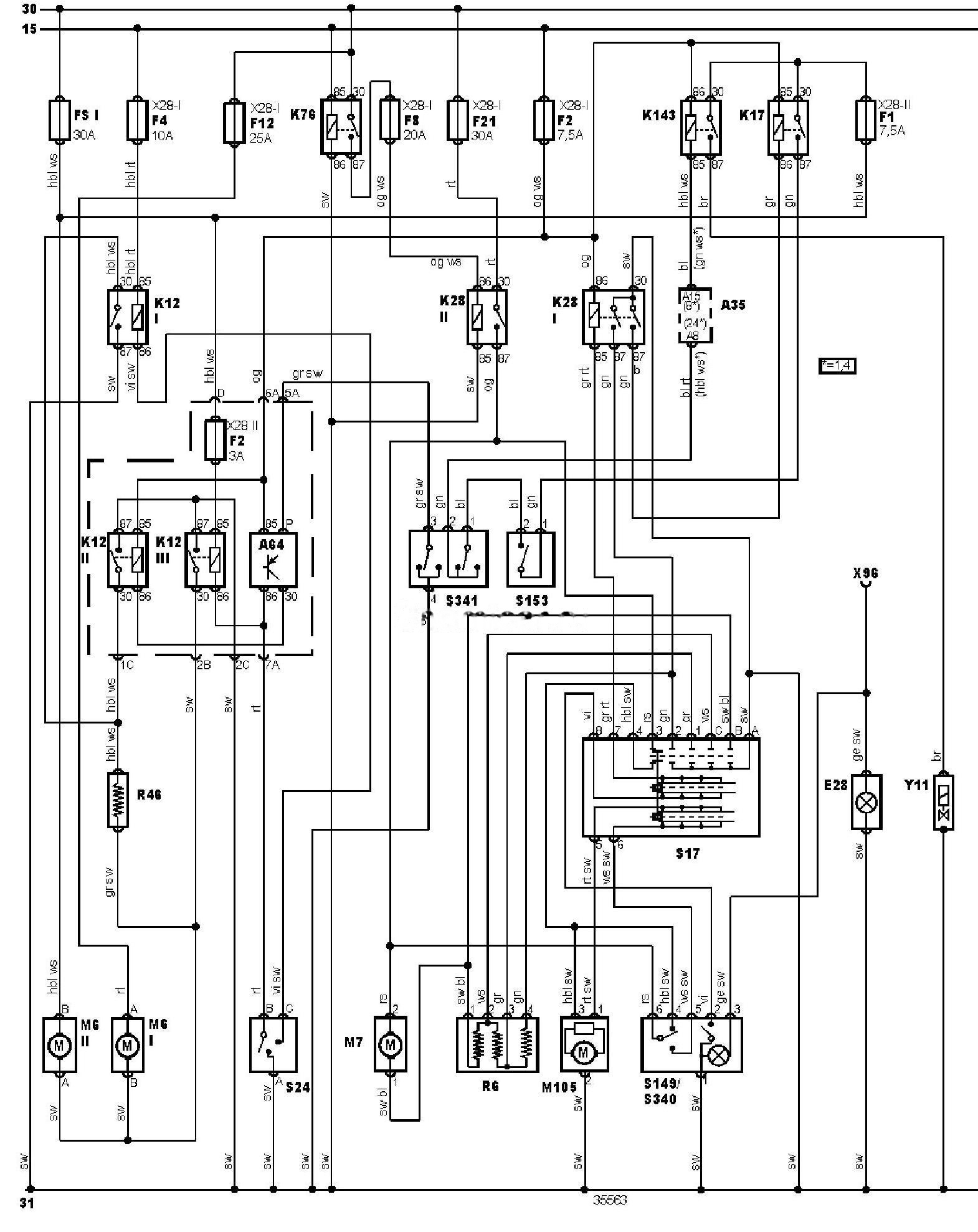

Електросхема кондиціонера тип 3 Alfa Romeo 145
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Alfa Romeo 145

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A35

Електронний блок управління двигуном

A64

Блок управління таймером електродвигуна вентилятора системи охолодження

E28

Лампа(и) панелі управління кондиціонером/опалювачем

FS1

Додатковий запобіжник

F1

Запобіжник

F2

Запобіжник

F4

Запобіжник

F8

Запобіжник

F12

Запобіжник

F21

Запобіжник

K121

Реле електродвигуна вентилятора системи охолодження

K122

Реле електродвигуна вентилятора системи охолодження

K123

Реле електродвигуна вентилятора системи охолодження

K17

Реле кондиціонера

K281

Реле електродвигуна вентилятора кондиціонера/опалювача

K282

Реле електродвигуна вентилятора кондиціонера/опалювача

K76

Реле допоміжних ланцюгів

K143

Реле електромагнітної муфти компресора кондиціонера

M6 1

Електродвигун вентилятора системи охолодження

M6 2

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

M105

Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач)

R6

Резистор управління швидкістю обертання вентилятора кондиціонера/опалювача

R46

Резистор електродвигуна вентилятора системи охолодження

S17

Вимикач електродвигуна вентилятора кондиціонера/опалювача

S24

Датчик-вимикач електродвигуна вентилятора системи охолодження по температурі охолоджуючої рідини

S149

Головний вимикач кондиціонера

S153

Датчик-вимикач по низькому тиску холодоагенту в системі кондиціонування

S340

Перемикач забору повітря

S341

Потрійний датчик-вимикач по тиску холодоагенту в системі кондиціонування

X96

Роз’єм ламп підсвічування приладової панелі

Y11

Електромагнітна муфта компресора кондиціонера

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
