Електросхема системи кондиціонера для автомобілів Audi 100 С4 1991, 1992, 1993, 1994 року випуску.

Електросхема кондиціонера (08.1991-).

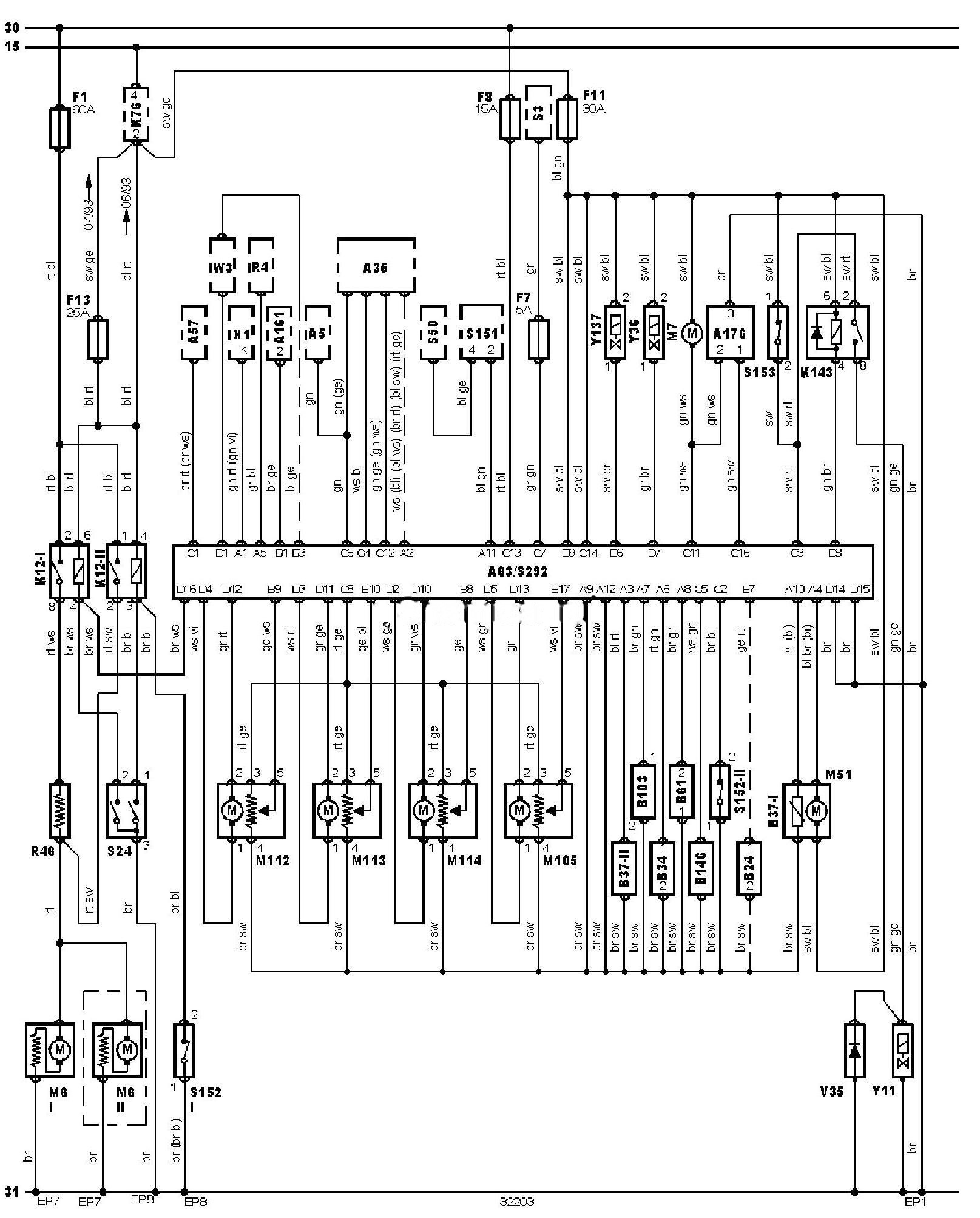

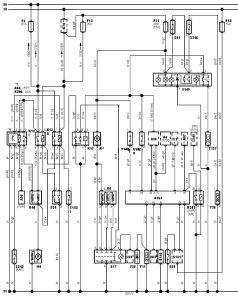

Електросхема кондиціонера тип 5 Audi 100 (C4)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi 100

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A35

Електронний блок керування двигуном

A57

Електронний блок керування КПП

A63

Електронний блок керування кондиціонером

A161

Багатофункціональний дисплей

A176

Блок керування електродвигуном вентилятора кондиціонера/опалювача

B24

Датчик температури охолоджувальної рідини — кондиціонер

B34

Датчик температури на виході з опалювача

B37-1

Датчик температури повітря в салоні

B37-2

Датчик температури повітря в салоні

B61

Датчик температури навколишнього повітря

B146

Датчик частоти обертання компресора кондиціонера

B163

Датчик температури повітря на впуску (кондиціонер/опалювач)

F1

Запобіжник

F7

Запобіжник

F8

Запобіжник

F11

Запобіжник

F13

Запобіжник

K12-1

Реле електродвигуна вентилятора системи охолодження

K12-2

Реле електродвигуна вентилятора системи охолодження

K76

Реле допоміжних ланцюгів

K143

Реле електромагнітної муфти компресора кондиціонера

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

M51

Вентилятор датчика температури повітря в салоні

M105

Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач)

M112

Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач)

M113

Електродвигун приводу заслінки обдування скла



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
