Електрична схема системи кондиціонування Ford Transit 2003, 2004, 2005, 2006 року випуску.

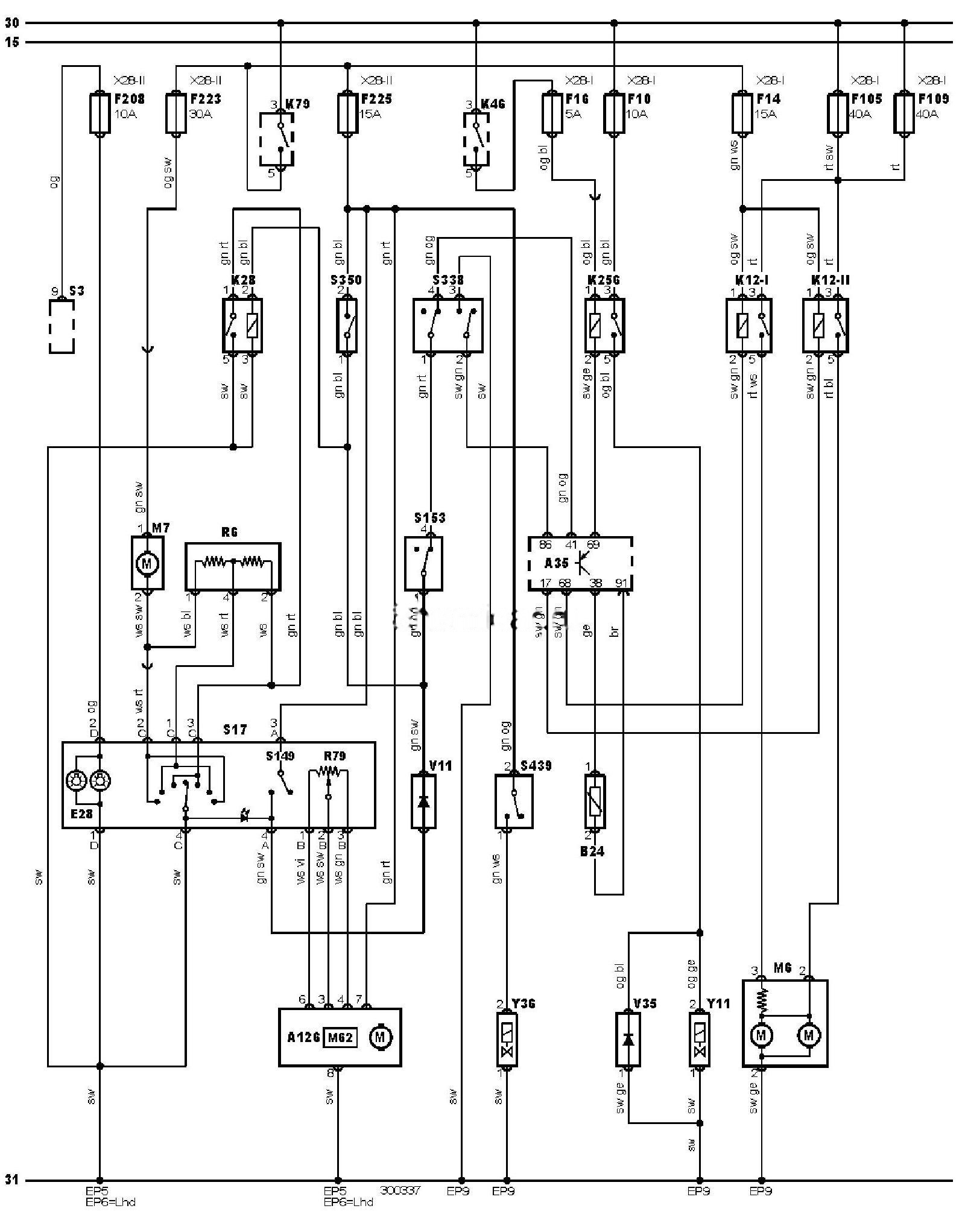

Електросхема системи кондиціонування та системи охолодження двигуна (08.2003-).
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A126 |
Блок керування температурою повітря в салоні |
|
B24 |
Датчик температури охолоджувальної рідини |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP9 |
Точка маси |
|
E28 |
Лампа(-и) підсвічування панелі керування опалювачем |
|
F10 |
Запобіжник |
|
F14 |
Запобіжник |
|
F16 |
Запобіжник |
|
F105 |
Запобіжник |
|
F109 |
Запобіжник |
|
F208 |
Запобіжник |
|
F223 |
Запобіжник |
|
F225 |
Запобіжник |
|
K12-1 |
Реле 1 електродвигуна вентилятора системи охолодження |
|
K12-2 |
Реле 2 електродвигуна вентилятора системи охолодження |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K46 |
Реле системи керування двигуном |
|
K79 |
Реле основних ланцюгів запалювання |
|
K256 |
Реле повністю відкритого положення дросельної заслінки |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M62 |
Електродвигун приводу заслінок змішування потоків повітря (кондиціонер) |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
R79 |
Датчик положення (потенціометр) заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
S3 |
Вимикач фар |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S149 |
Головний вимикач кондиціонера |
|
S153 |
Датчик-вимикач по низькому тиску холодоагенту в системі кондиціонування |
|
S338 |
Подвійний датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
S350 |
Вимикач режиму обдування скла (кондиціонер/опалювач) |
|
S439 |
Кінцевий вимикач режиму охолодження кондиціонера/опалювача |
|
V11 |
Діод кондиціонера |
|
V35 |
Діод муфти компресора кондиціонера |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, приладова панель 1 |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36 |
Клапан регулятора охолоджувальної рідини в опалювачі |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
