Електрична схема системи кондиціонування Mercedes Benz Sprinter (901) 2002, 2003, 2004, 2005, 2006 року випуску.

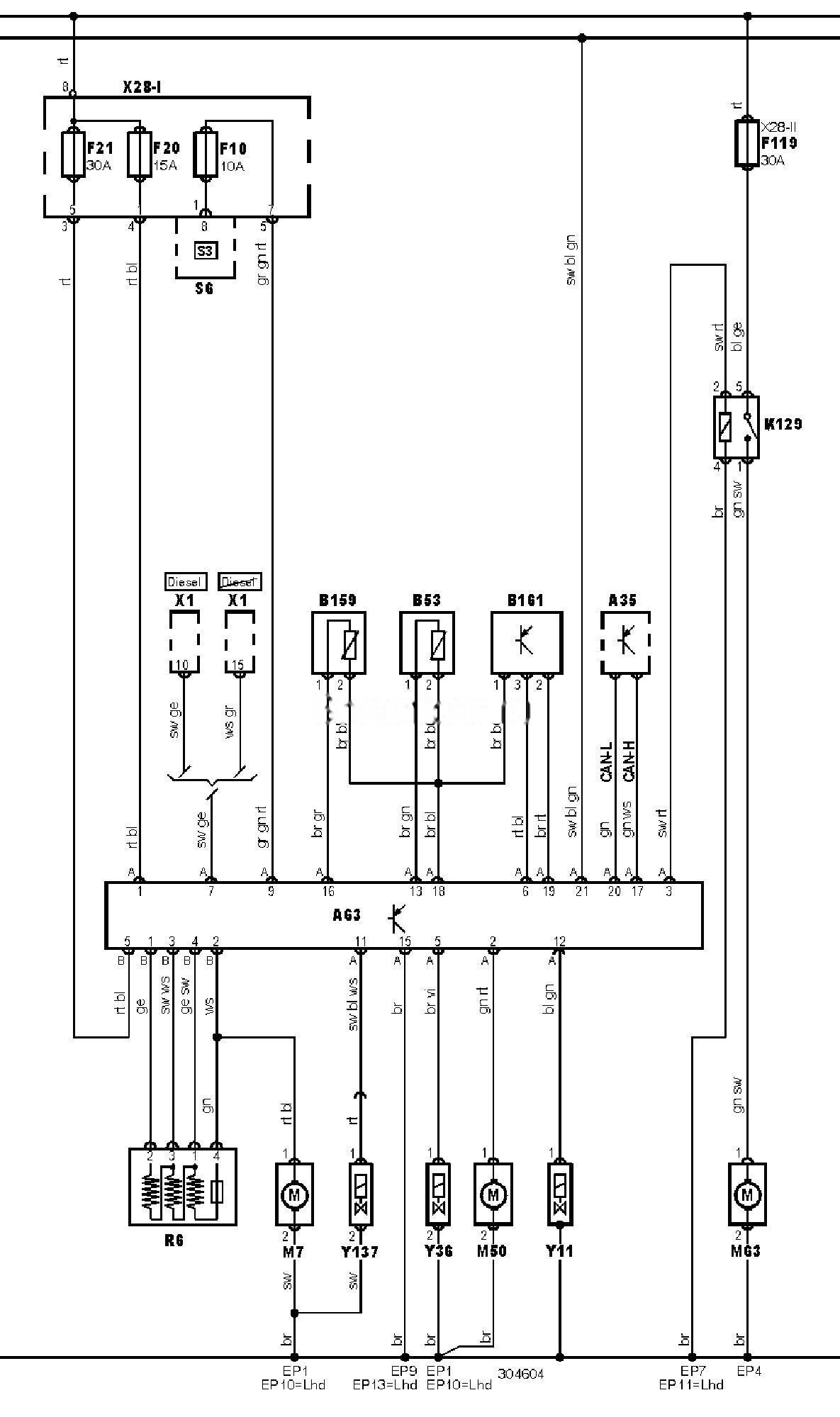

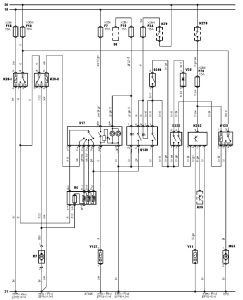

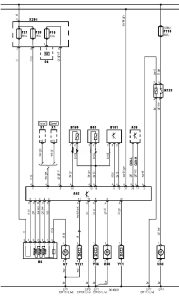

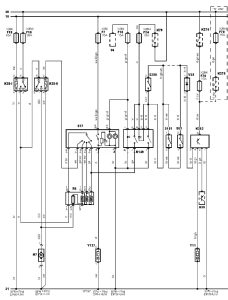

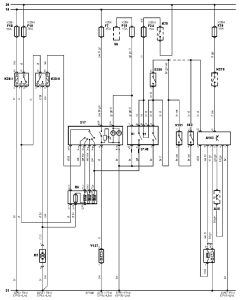

Електросхема системи кондиціонування та системи охолодження двигуна (02.2002-).
Позначення до електричної схеми Mercedes Benz Sprinter (901)
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A63 |
Електронний блок керування кондиціонером |
|
B53 |
Датчик температури повітря за випарником кондиціонера |
|
B159 |
Датчик температури в повітроводі приладової панелі (система кондиціонування) |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP11 |
Точка маси |
|
EP13 |
Точка маси |
|
EP4 |
Точка маси |
|
EP7 |
Точка маси |
|
EP9 |
Точка маси |
|
F10 |
Запобіжник |
|
F20 |
Запобіжник |
|
F21 |
Запобіжник |
|
F119 |
Запобіжник |
|
K129 |
Реле електродвигуна вентилятора конденсатора кондиціонера |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M50 |
Електродвигун насоса системи охолодження |
|
M63 |
Електродвигун вентилятора конденсатора кондиціонера |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле 1 |
|
X28-2 |
Блок запобіжників/реле 2 |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36 |
Клапан регулятора охолоджувальної рідини в опалювачі |
|
Y137 |
Е/м клапан приводу заслінки забору повітря (кондиціонер/опалювач) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
