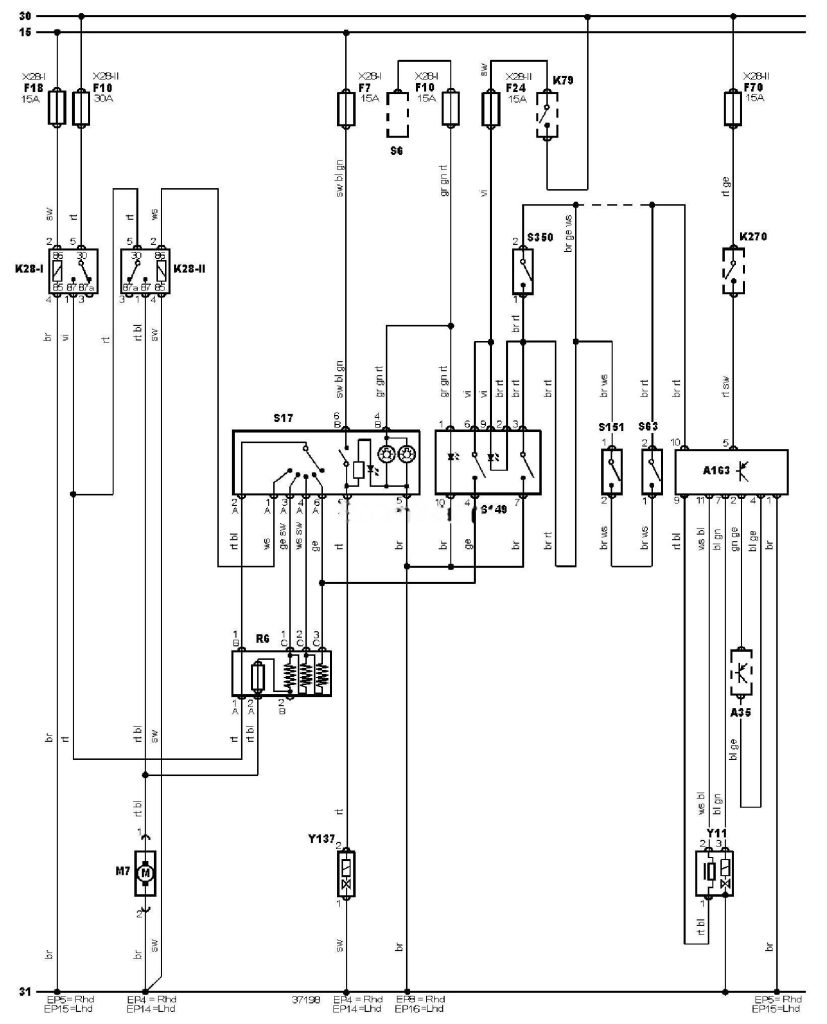

Електрична схема системи кондиціонування Mercedes Benz Sprinter (901)/W904 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

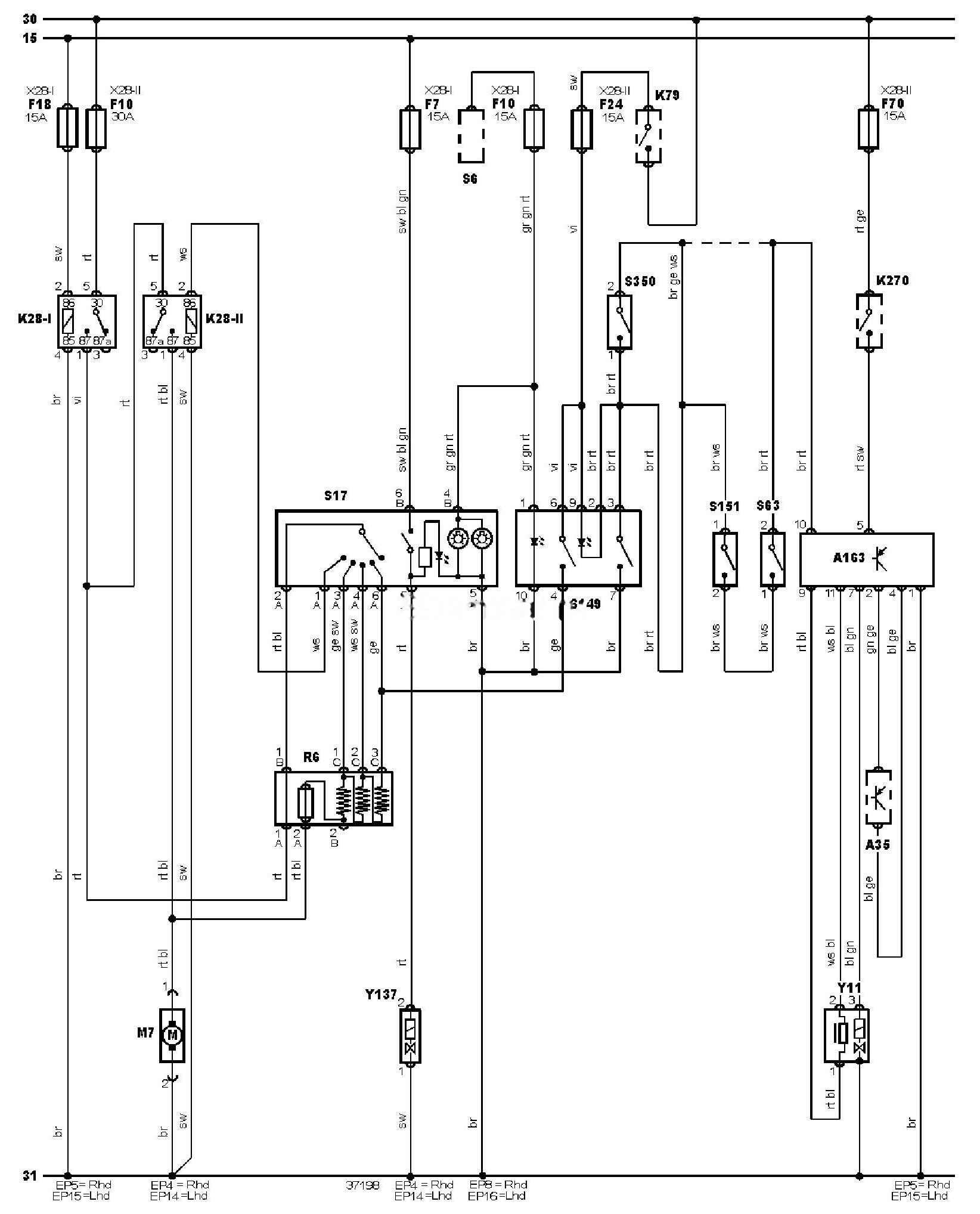

Електросхема системи кондиціонування та системи охолодження двигуна V1N -628892.
Позначення до електричної схеми Mercedes Benz Sprinter (901)/W904
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A163 |
Блок управління компресором кондиціонера |
|
EP14 |
Точка маси |
|
EP15 |
Точка маси |
|
EP16 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP8 |
Точка маси |
|
F7 |
Запобіжник |
|
F10 |
Запобіжник |
|
F18 |
Запобіжник |
|
F24 |
Запобіжник |
|
F70 |
Запобіжник |
|
K28-1 |
Реле електродвигуна вентилятора опалювача |
|
K28-2 |
Реле електродвигуна вентилятора опалювача |
|
K79 |
Реле основних ланцюгів запалювання |
|
K270 |
Реле основних ланцюгів |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S6 |
Комбінований перемикач |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S63 |
Датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
S149 |
Головний вимикач кондиціонера |
|
S151 |
Датчик-вимикач по температурі охолоджуючої рідини (кондиціонер) |
|
S350 |
Вимикач режиму обдування стекол (кондиціонер/опалювач) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y137 |
Е/м клапан приводу заслінки забору повітря (кондиціонер/опалювач) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
