Електрична схема системи кондиціонування Peugeot Boxer (X244) 2002, 2003, 2004, 2005, 2006 року випуску.

Електросхема системи кондиціонування та системи охолодження двигуна — Без заднього кондиціонера.

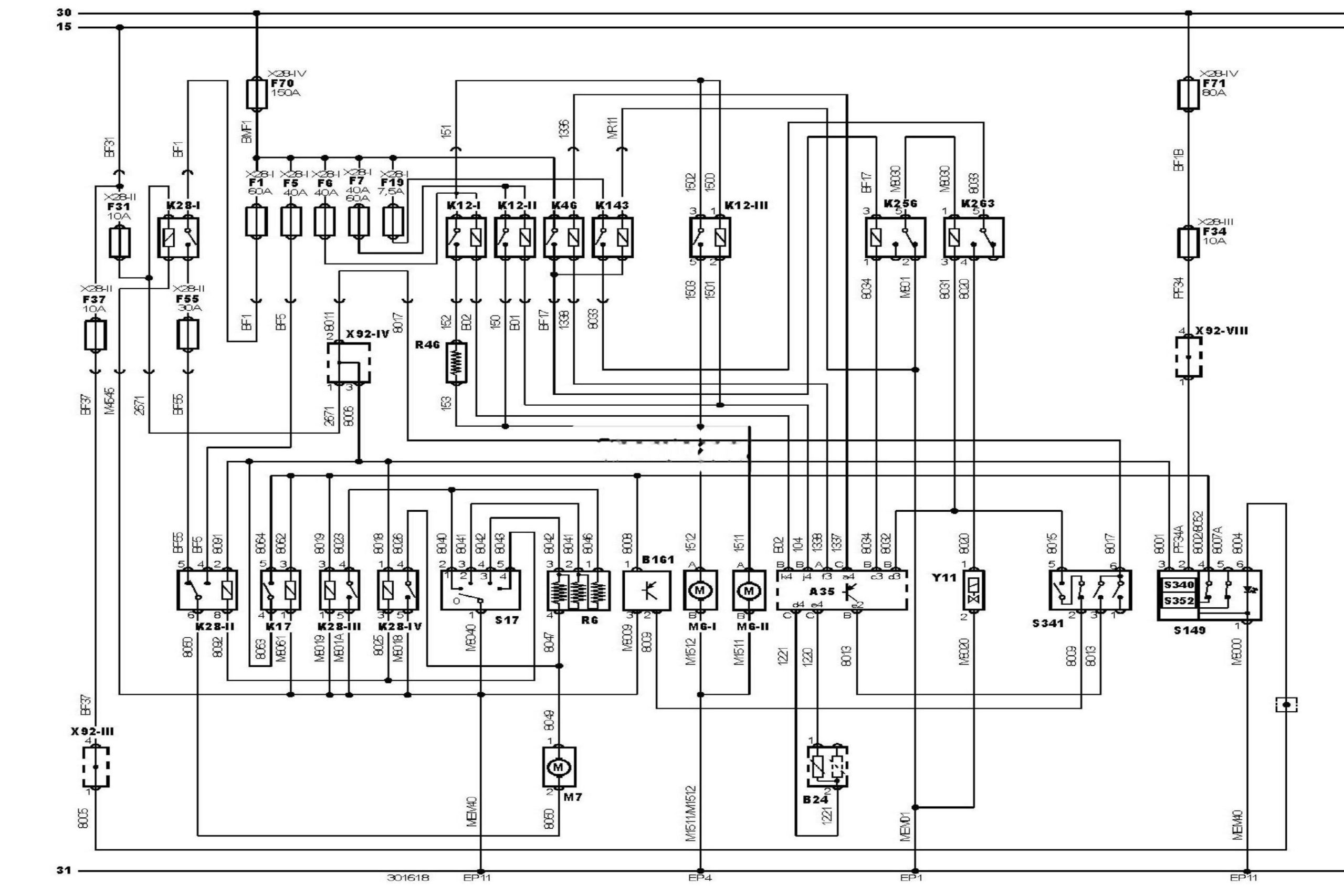

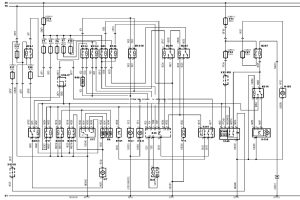

Електросхема кондиціонування тип 1 Peugeot Boxer (X244)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Peugeot Boxer

15

Замок запалювання — запалювання УВІМК.

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A35

Електронний блок керування двигуном (ECM)

B24

Датчик температури охолоджувальної рідини

B161

Датчик тиску холодоагенту системи кондиціонування

EP1

Точка маси

EP11

Точка маси

EP4

Точка маси

F1

Запобіжник

F5

Запобіжник

F6

Запобіжник

F7

Запобіжник

F19

Запобіжник

F31

Запобіжник

F34

Запобіжник

F37

Запобіжник

F55

Запобіжник

F70

Запобіжник

F71

Запобіжник

K12-1

Реле 1 електродвигуна вентилятора системи охолодження

K12-2

Реле 2 електродвигуна вентилятора системи охолодження

K12-3

Реле 3 електродвигуна вентилятора системи охолодження

K17

Реле кондиціонера

K28-1

Реле 1 вентилятора опалювача

K28-2

Реле 2 електродвигуна вентилятора опалювача

K28-3

Реле 3 електродвигуна вентилятора опалювача

K28-1V

Реле 4 електродвигуна вентилятора опалювача

K46

Реле системи керування двигуном

K143

Реле електромагнітної муфти компресора кондиціонера

K256

Реле повністю відкритого положення дросельної заслінки

K263

Реле відключення електромагнітної муфти компресора кондиціонера

M6-1

Електродвигун вентилятора системи охолодження 1

M6-2

Електродвигун вентилятора системи охолодження 2

M7

Електродвигун вентилятора кондиціонера/опалювача

R6

Резистор електродвигуна вентилятора опалювача

R46

Резистор електродвигуна вентилятора системи охолодження

S17

Вимикач електродвигуна вентилятора кондиціонера/опалювача

S149

Головний вимикач кондиціонера

S340

Перемикач забору повітря (кондиціонер/опалювач)

S341

Потрійний датчик-вимикач за тиском холодоагенту в системі кондиціонування

S352

Вимикач вентиляції задньої частини салону (кондиціонер/опалювач)

X28-1

Блок запобіжників/реле 1 — моторний відсік

X28-2

Блок запобіжників/реле 2 — панель приладів, ліворуч

X28-3

Блок запобіжників/реле 3 — панель приладів, праворуч

X28-1V

Блок запобіжників/реле 4 — моторний відсік

X92-3

Роз’єм (джампер) 3

X92-1V

Роз’єм (джампер) 4

X92-V3

Роз’єм (джампер) 8

Y11

Електромагнітна муфта компресора кондиціонера

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
