Електрична схема мультимедіа-системи Peugeot Boxer (X244) 2002, 2003, 2004, 2005, 2006 року випуску.

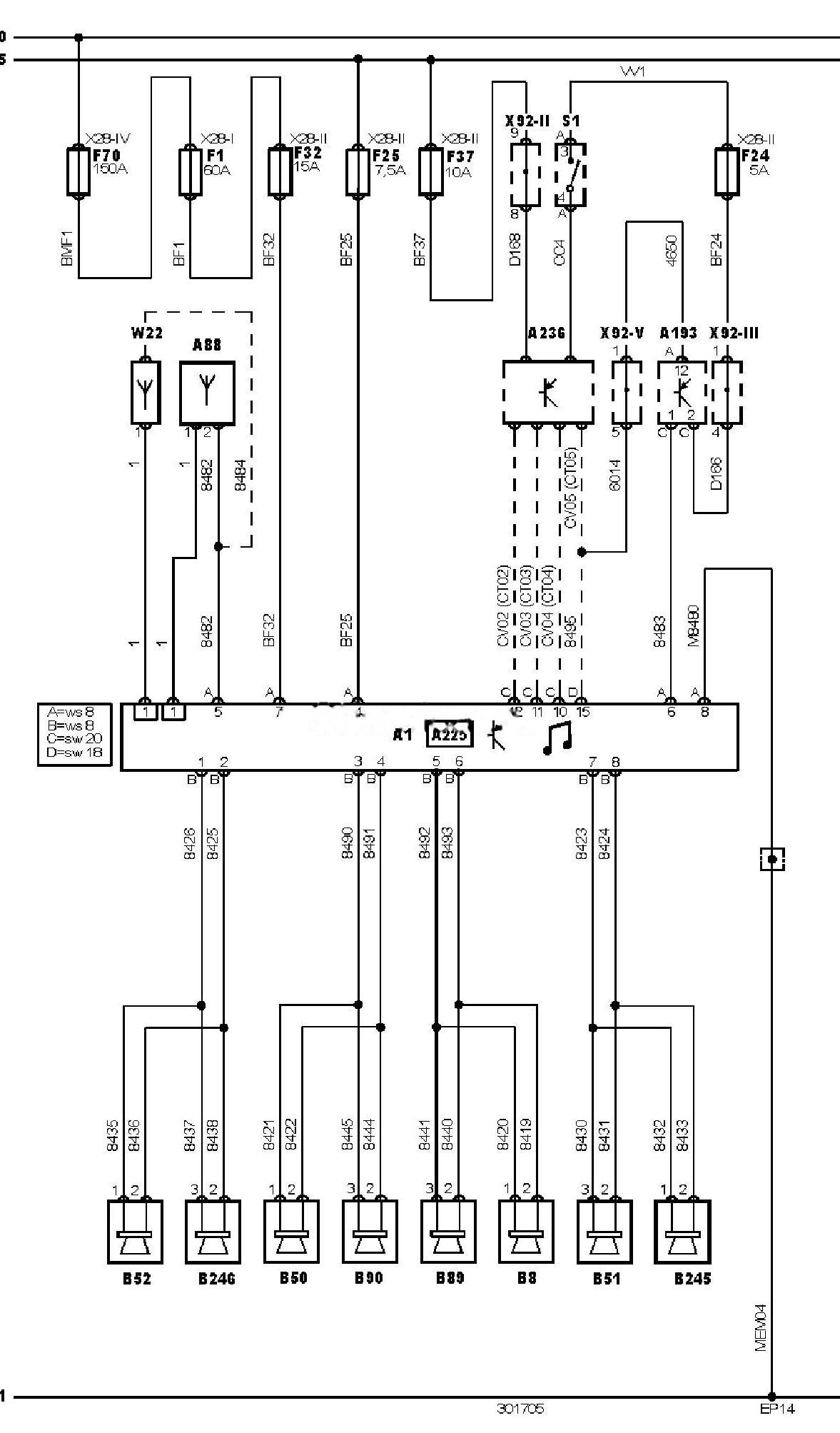

Електросхема мультимедіа-системи.
Позначення до електричної схеми Peugeot Boxer
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A88 |
Підсилювач сигналу антени |
|
A193 |
Багатофункціональний перемикач у зборі |
|
A225 |
Блок телематики |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
B8 |
Динамік аудіосистеми, лівий передній або єдиний |
|
B50 |
Динамік аудіосистеми, правий передній |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
B89 |
Додатковий динамік аудіосистеми (лівий) |
|
B90 |
Додатковий динамік аудіосистеми (правий) |
|
B245 |
Динамік аудіосистеми, лівий задній (додатковий) |
|
B246 |
Динамік аудіосистеми, правий задній (додатковий) |
|
EP14 |
Точка маси |
|
F1 |
Запобіжник |
|
F24 |
Запобіжник |
|
F25 |
Запобіжник |
|
F32 |
Запобіжник |
|
F37 |
Запобіжник |
|
F70 |
Запобіжник |
|
S1 |
Замок запалювання |
|
W22 |
Провід антени |
|
X28-1 |
Блок запобіжників/реле 1 — моторний відсік |
|
X28-2 |
Блок запобіжників/реле 2 — приладова панель, зліва |
|
X28-1V |
Блок запобіжників/реле 4 — моторний відсік |
|
X92-2 |
Роз’єм (джампер) 2 |
|
X92-3 |
Роз’єм (джампер) 3 |
|
X92-V |
Роз’єм (джампер) 5 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
