Електросхема системи ламп освітлення салону для автомобілів Audi A4 2001, 2002, 2003, 2004. 2005. 2006. 2007. 2008 року випуску.

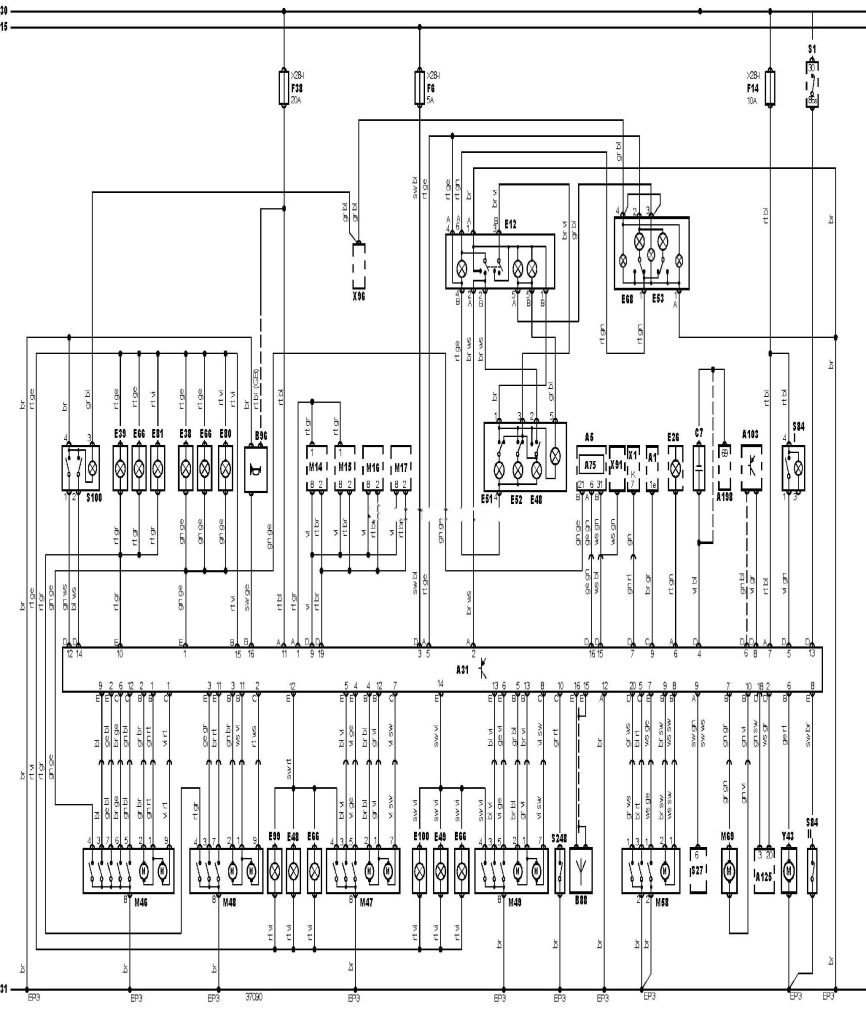

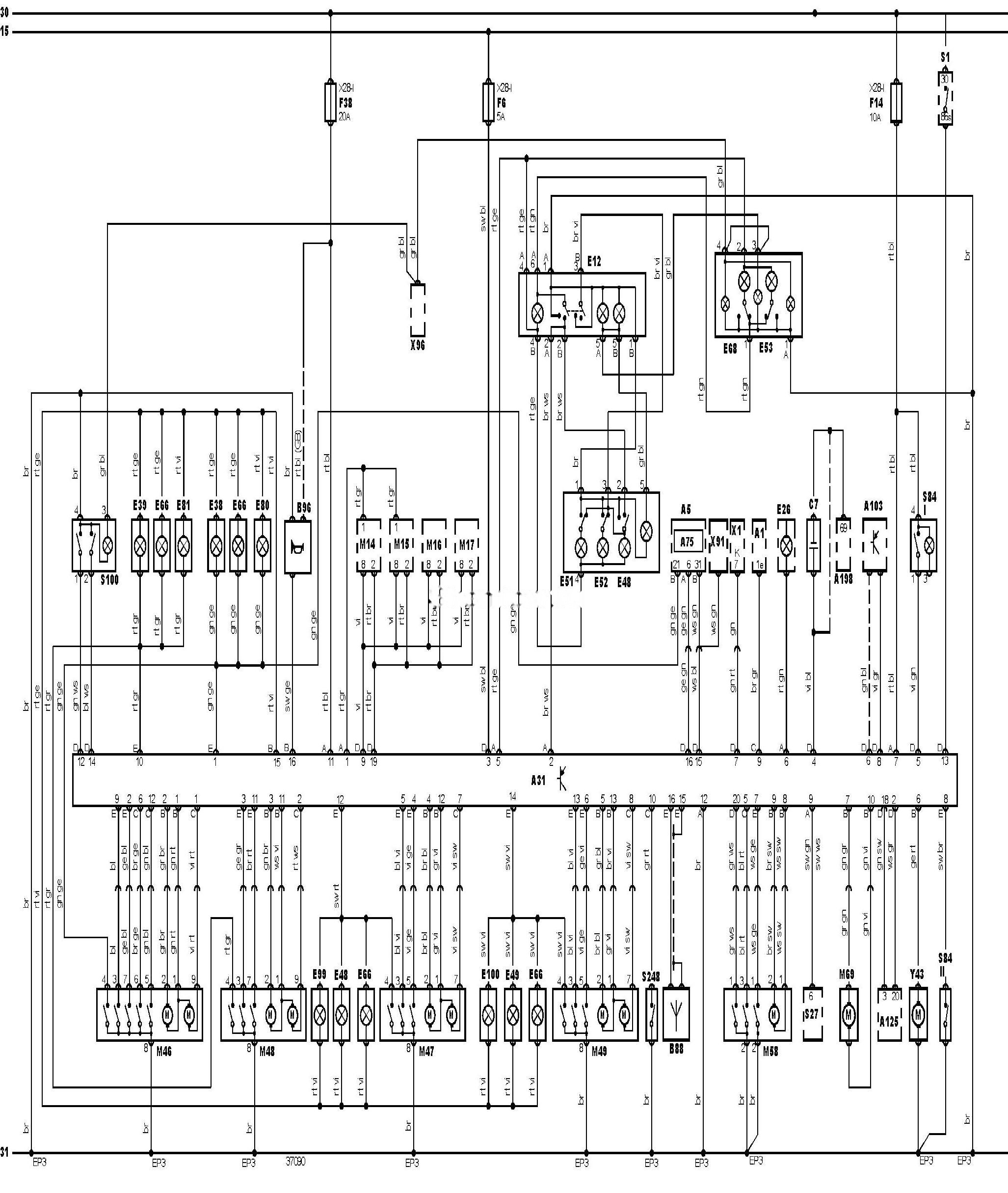

Електросхема ламп освітлення салону (без електроприводу задніх склопідйомників)
Позначення до електричної схеми Audi A4
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A23 |
Блок керування протиугінною системою |
|
A195 |
Блок керування електрообладнанням дверей водія |
|
A196 |
Блок керування електрообладнанням дверей пасажира |
|
A198 |
Електронний блок керування SRS |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E25 |
Лампа місцевого підсвічування (єдина) |
|
E26-1 |
Лампа підсвічування багажника / задніх дверей 1 |
|
E26-2 |
Лампа підсвічування багажника / задніх дверей 2 |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E49 |
Лампа освітлення салону (задня права) |
|
E51 |
Лампа місцевого підсвічування (задня ліва) |
|
E52 |
Лампа місцевого підсвічування (задня права) |
|
E66-1 |
Габаритна лампа(и) дверей 1 |
|
E66-2 |
Габаритна лампа(и) дверей 2 |
|
E66-3 |
Габаритна лампа(и) дверей 3 |
|
E66-1V |
Габаритна лампа(и) дверей 4 |
|
E66-V |
Габаритна лампа(и) дверей 5 |
|
E66-V1 |
Габаритна лампа(и) дверей 6 |
|
E66-V2 |
Габаритна лампа(и) дверей 7 |
|
E66-V3 |
Габаритна лампа(и) дверей 8 |
|
E68 |
Лампа місцевого підсвічування (з боку водія) |
|
E80 |
Лампа підсвічування простору для ніг (ліва) |
|
E81 |
Лампа підсвічування простору для ніг (права) |
|
E91 |
Лампа підсвічування ручки дверей водія |
|
E92 |
Лампа підсвічування ручки дверей пасажира |
|
E93 |
Лампа підсвічування ручки дверей (лівих задніх) |
|
E94 |
Лампа підсвічування ручки дверей (правих задніх) |
|
E99 |
Лампа підсвічування простору для ніг (ліва задня) |
|
E100 |
Лампа підсвічування простору для ніг (права задня) |
|
E109-1 |
Лампа освітлення багажного відділення 1 |
|
E109-2 |
Лампа освітлення багажного відділення 2 |
|
E110 |
Лампа внутрішнього освітлення, передня |
|
E111 |
Лампа внутрішнього освітлення, задня |
|
F2 |
Запобіжник |
|
F24 |
Запобіжник |
|
H117 |
Індикатор відключення подушки безпеки пасажира |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S319 |
Вимикач замка кришки багажника / задніх дверей |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
