Електросхема ламп освітлення салону тип 1 Ford Sportka

Електрична схема ламп освітлення салону автомобіля Ford Sportka 2003, 2004, 2005 року випуску.

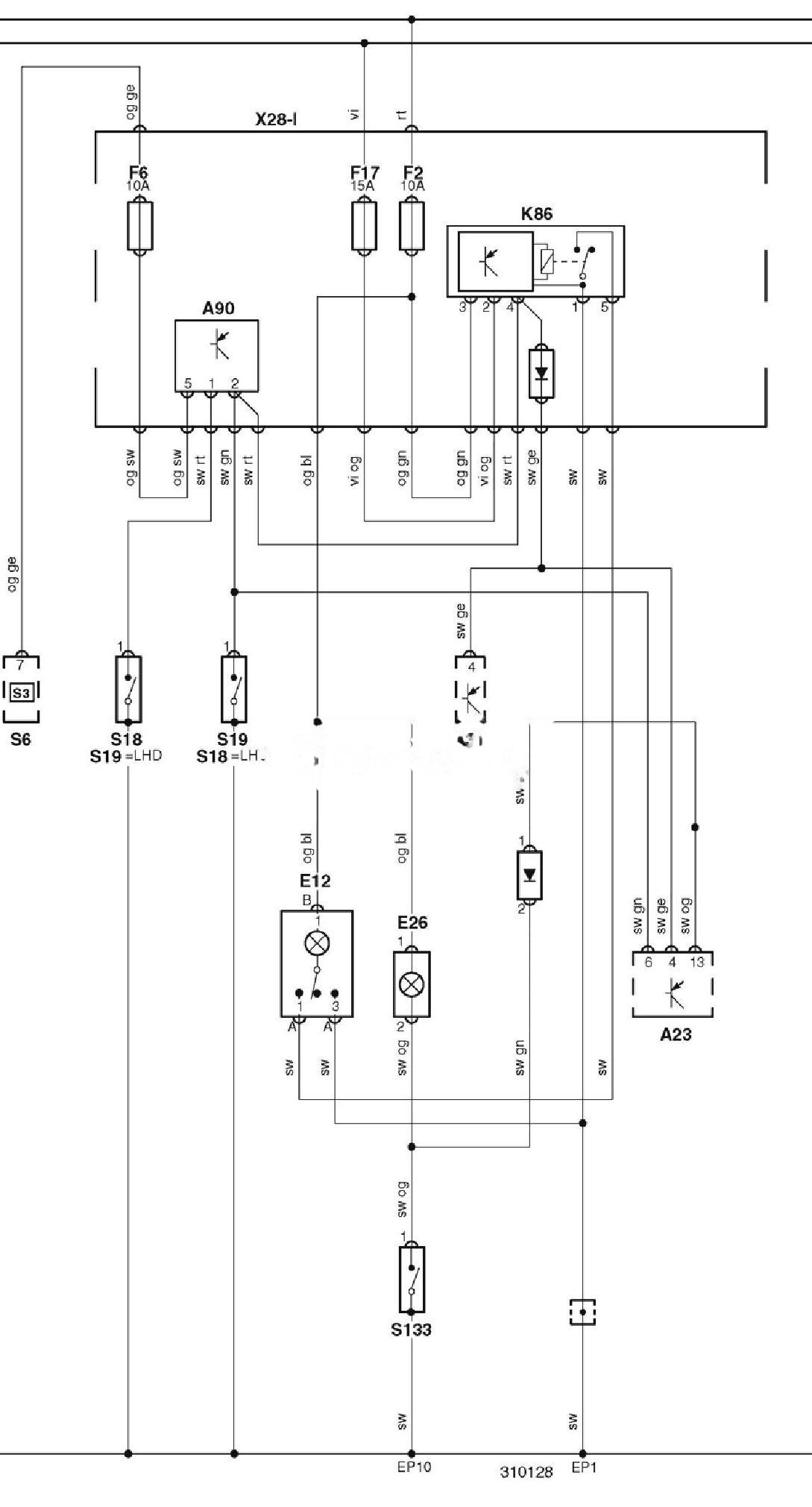

Електросхема ламп освітлення салону (-01.2005).

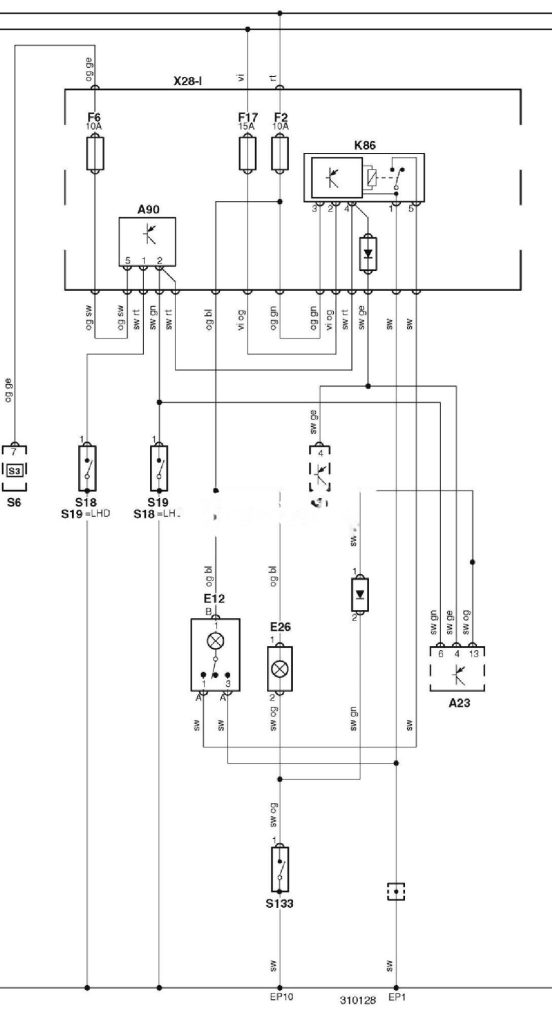

Електросхема ламп освітлення салону тип 1 Ford Sportka — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Ford Sportka

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A23	Блок керування протиугінною системою
A31	Блок керування центральним замком
A90	Блок попередження про увімкнене освітлення
EP1	Точка маси
EP10	Точка маси
E12	Лампа освітлення салону (передня)
E26	Лампа підсвічування багажника / задніх дверей
F2	Запобіжник
F6	Запобіжник
F17	Запобіжник
K86	Реле лампи освітлення салону
S3	Вимикач фар
S6	Комбінований перемикач
S18	Вимикач освітлення салону (з боку водія)
S19	Вимикач освітлення салону (з боку пасажира)
S133	Кінцевий вимикач багажника / задніх дверей

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Ford Sportka
