Електросхема ламп освітлення салону тип 3 Ford Ka 1

Електрична схема ламп освітлення салону автомобіля Ford Ka 2005, 2006, 2007, 2008, 2009 року випуску.

Електросхема ламп освітлення салону — З центральним замком (02.2005-)

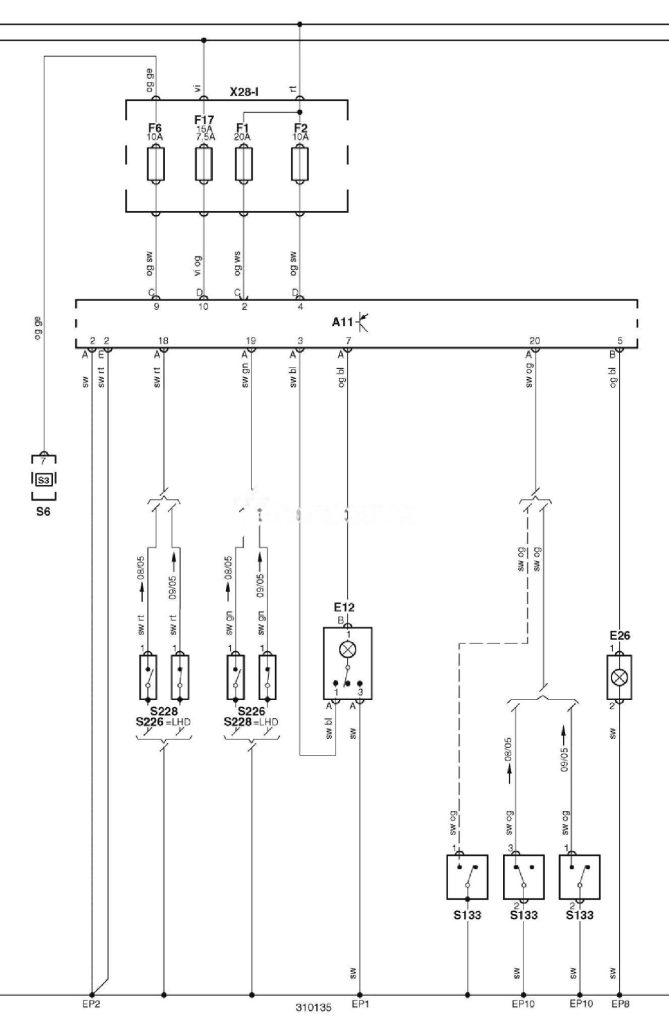

Електросхема ламп освітлення салону тип 3 Ford Ka 1 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Ford Ka

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
EP1	Точка маси
EP10	Точка маси
EP2	Точка маси
EP8	Точка маси
E12	Лампа освітлення салону (передня)
E26	Лампа підсвічування багажника / задніх дверей
F1	Запобіжник
F2	Запобіжник
F6	Запобіжник
F17	Запобіжник
S3	Вимикач фар
S6	Комбінований перемикач
S133	Кінцевий вимикач багажника / задніх дверей
S226	Кінцевий вимикач дверей водія
S228	Кінцевий вимикач дверей пасажира

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Ford Ka (Mk1)
