Електросхема мультимедіа тип 1 Ford Transit 2006-2011

Електрична схема мультимедіа — системи Ford Transit 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

Електросхема мультимедіа-системи — Без CD-чейнджера.

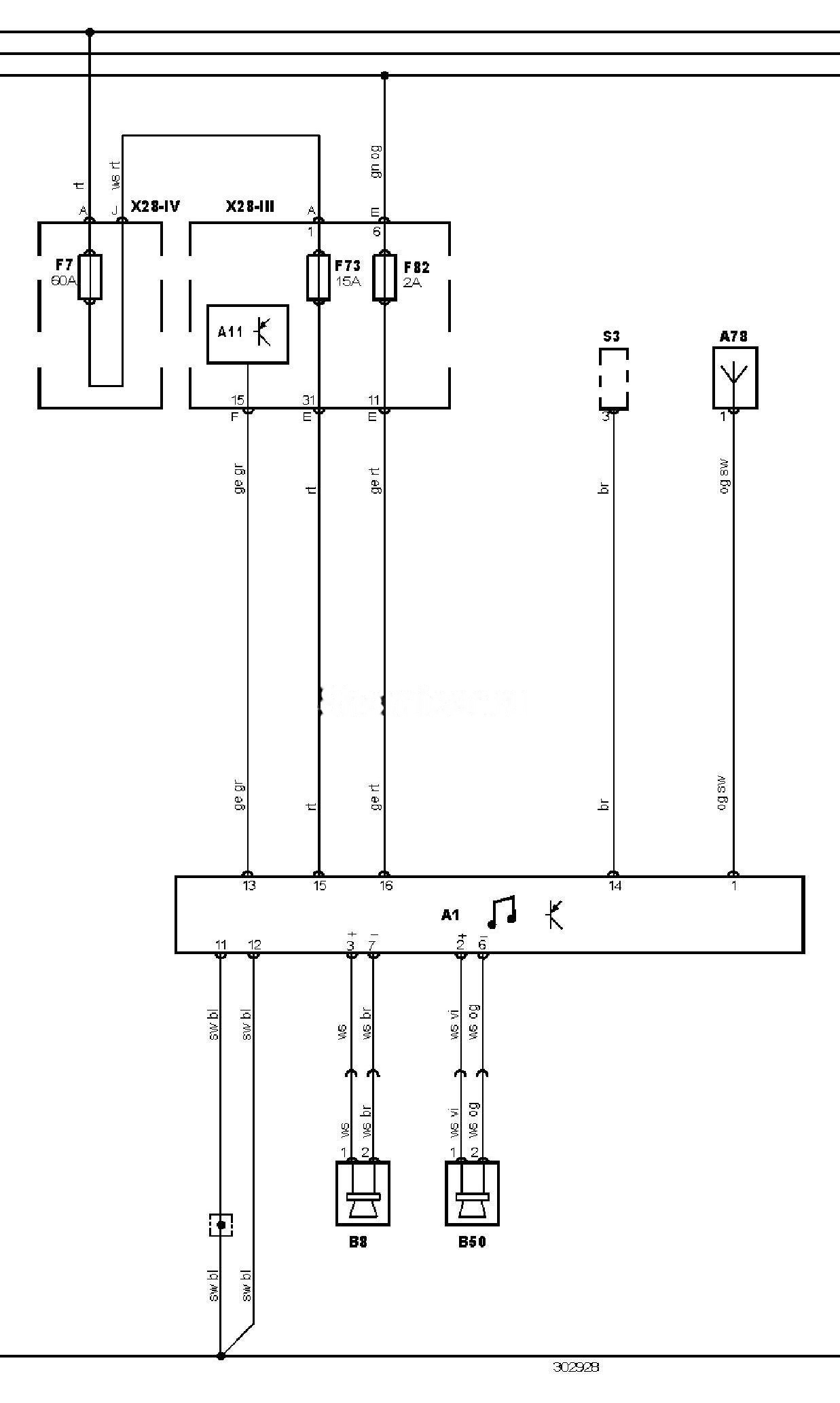

Електросхема мультимедіа тип 1 Ford Transit 2006-2011 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Ford Transit

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A1	Аудіосистема
A11	Багатофункціональний блок керування
A78	Блок антени
B8	Динамік аудіосистеми, лівий передній або єдиний
B50	Динамік аудіосистеми, правий передній
F7	Запобіжник
F73	Запобіжник
F82	Запобіжник
S3	Вимикач фар
X	Замок запалювання — “ACC”
X28-3	Блок запобіжників/реле, панель приладів 2
X28-1V	Блок запобіжників/реле, панель приладів 3

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
