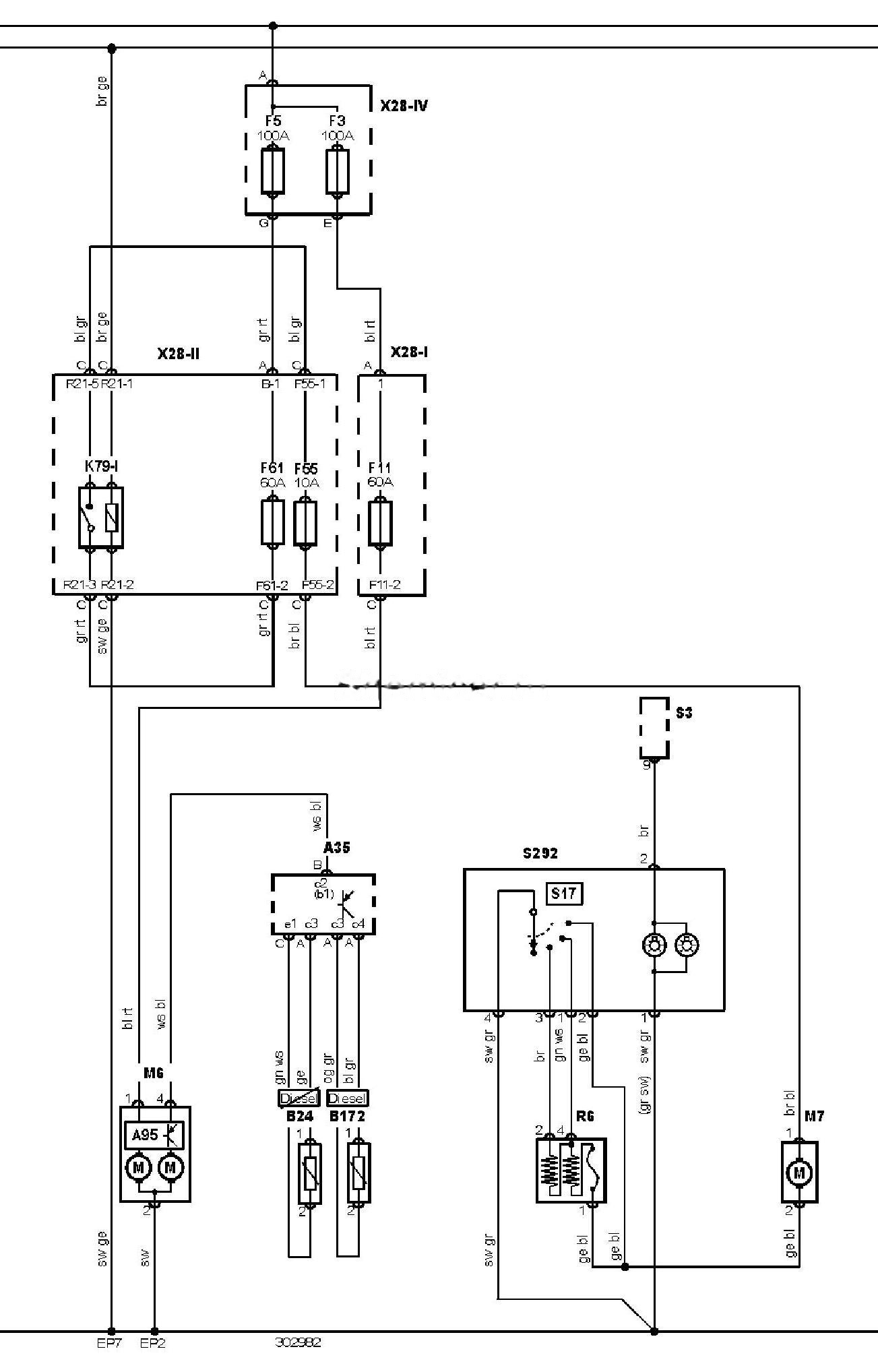

Електрична схема системи обігріву салону Ford Transit 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

Електросхема системи обігріву салону та системи охолодження двигуна.

Електросхема обігріву салону Ford Transit 2006-2011
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Ford Transit

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A35

Електронний блок керування двигуном (ECM)

A95

Блок керування електродвигуном вентилятора системи охолодження

B24

Датчик температури охолоджувальної рідини

B172

Датчик температури головки блоку циліндрів

EP2

Точка маси

EP7

Точка маси

F3

Запобіжник

F5

Запобіжник

F11

Запобіжник

F55

Запобіжник

F61

Запобіжник

K79-1

Реле 1 основних ланцюгів запалювання

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

R6

Резистор електродвигуна вентилятора опалювача

S3

Вимикач фар

S17

Вимикач електродвигуна вентилятора кондиціонера/опалювача

S292

Панель керування кондиціонером/опалювачем

X28-1

Блок запобіжників/реле, моторний відсік

X28-2

Блок запобіжників/реле, приладова панель 1

X28-1V

Блок запобіжників/реле, приладова панель 3



Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
