Електрична схема мультимедіа — системи Ford Transit 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

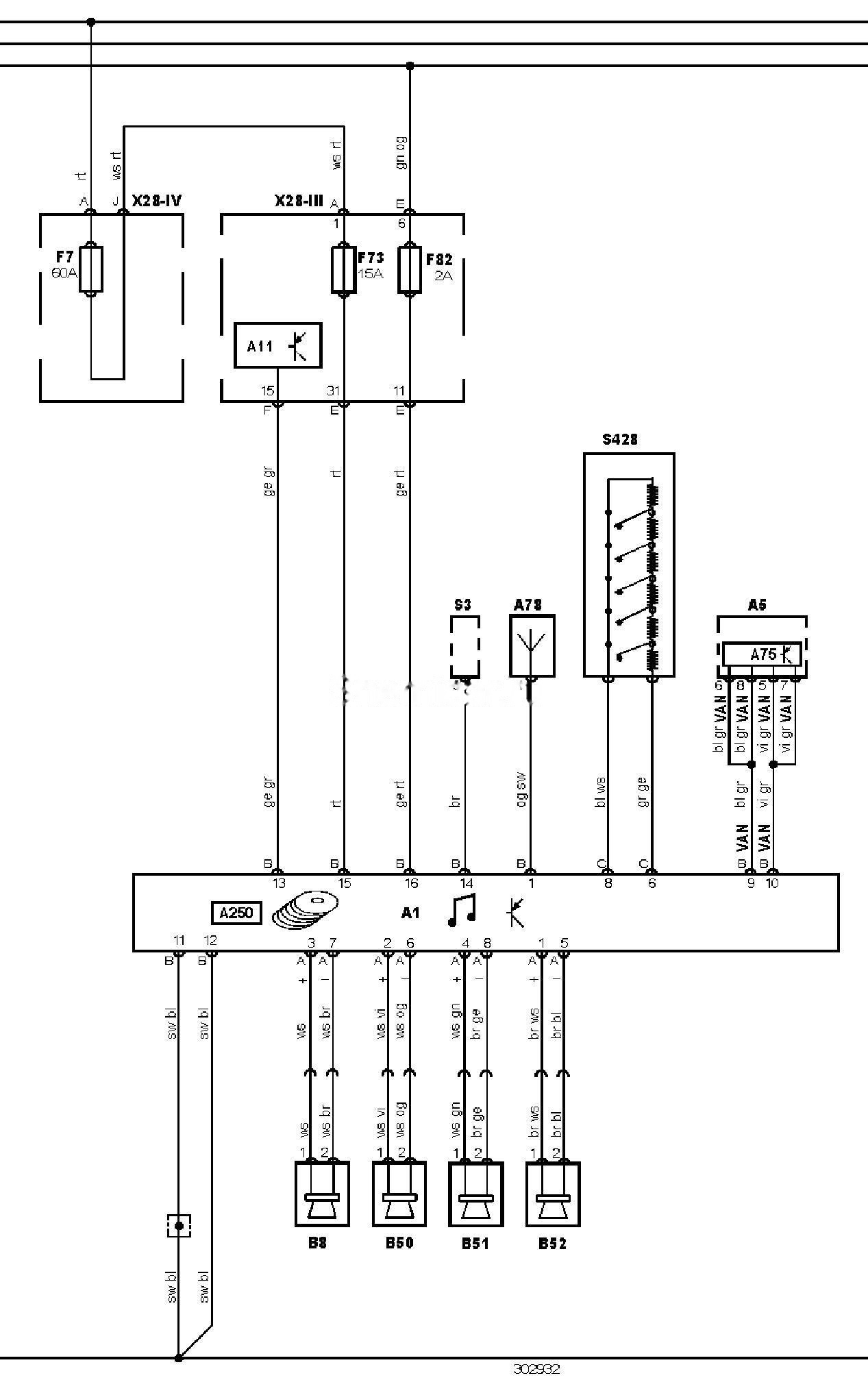

Електросхема мультимедіа-системи — З CD-чейнджером.
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A75 |
Блок керування комбінацією приборів |
|
A78 |
Блок антени |
|
A250 |
CD-чейнджер |
|
B8 |
Динамік аудіосистеми, лівий передній або єдиний |
|
B50 |
Динамік аудіосистеми, правий передній |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
F7 |
Запобіжник |
|
F73 |
Запобіжник |
|
F82 |
Запобіжник |
|
S3 |
Вимикач фар |
|
S428 |
Пульти дистанційного керування аудіосистемою |
|
VAN |
Шина даних VAN |
|
X |
Замок запалювання — “ACC” |
|
X28-3 |
Блок запобіжників/реле, приладова панель 2 |
|
X28-1V |
Блок запобіжників/реле, приладова панель 3 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
