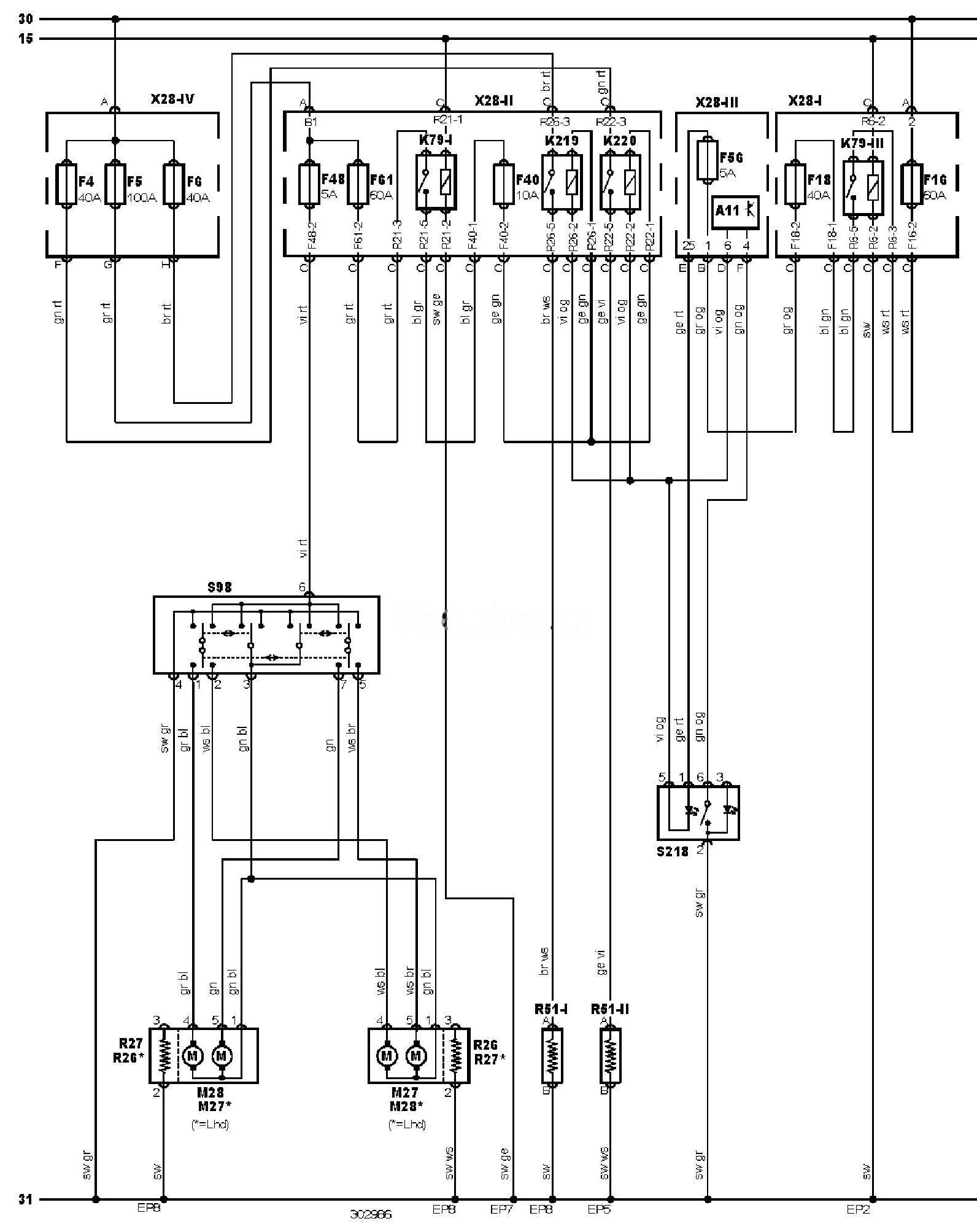

Електрична схема електроприводу дзеркал Ford Transit 2006, 2007, 2008, 2009, 2010, 2011 року випуску.
Електросхема електроприводу дзеркал — Double Cab.
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
EP2 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F16 |
Запобіжник |
|
F18 |
Запобіжник |
|
F40 |
Запобіжник |
|
F48 |
Запобіжник |
|
F56 |
Запобіжник |
|
F61 |
Запобіжник |
|
K79-1 |
Реле 1 основних ланцюгів запалювання |
|
K79-3 |
Реле 3 основних ланцюгів |
|
K219 |
Реле обігрівача лобового скла, ліве |
|
K220 |
Реле обігрівача лобового скла, праве |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
R51-1 |
Обігрівач лобового скла 1 |
|
R51-2 |
Обігрівач лобового скла 2 |
|
S98 |
Перемикач регулювання дзеркал заднього виду |
|
S218 |
Вимикач обігрівача лобового скла |
|
X28-1 |
Блок запобіжників/реле, моторний відсік |
|
X28-2 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-3 |
Блок запобіжників/реле, приладова панель 2 |
|
X28-1V |
Блок запобіжників/реле, приладова панель 3 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
