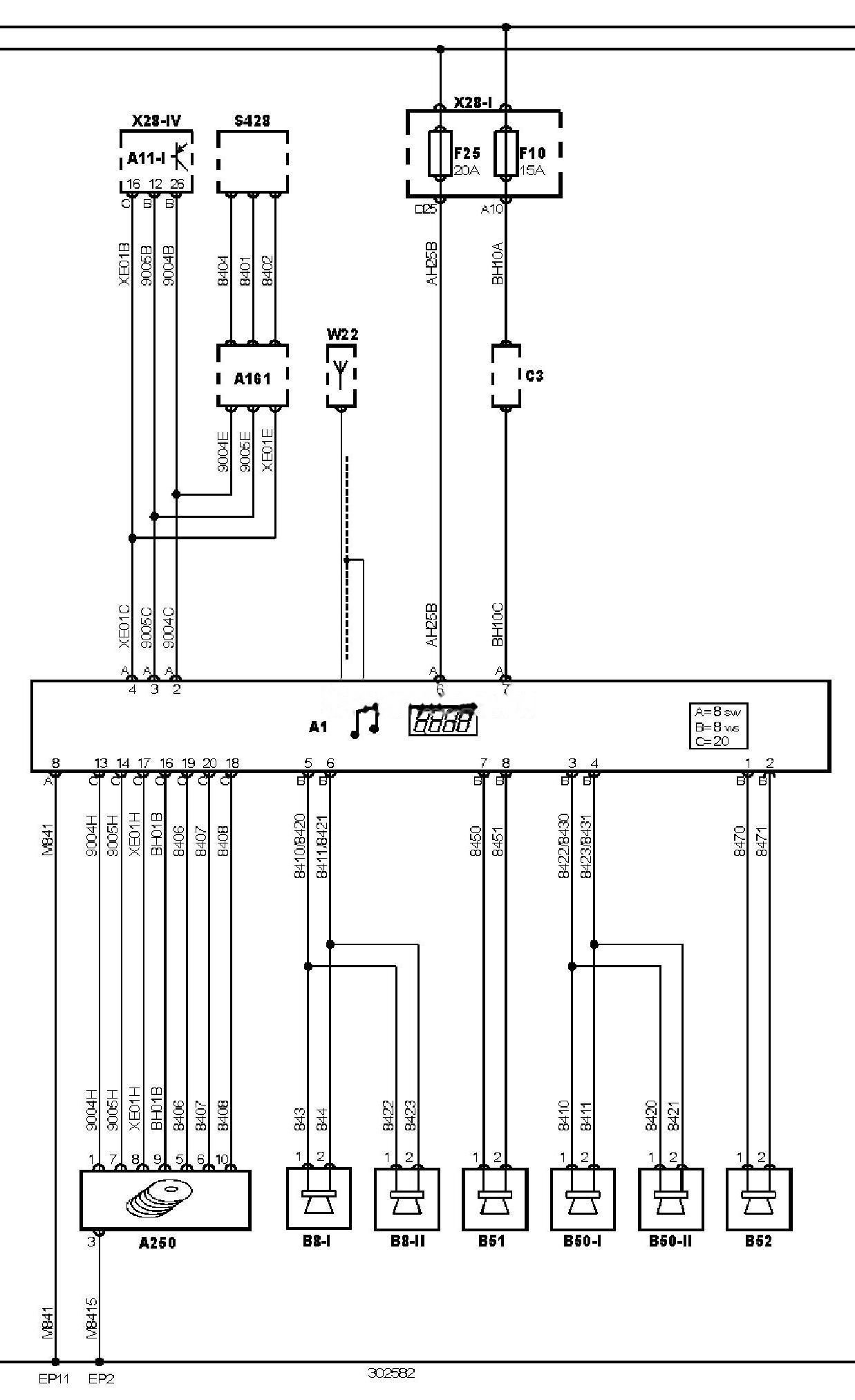

Електрична схема мультимедіа-системи Peugeot 406 Coupe 2000, 2001 року випуску.
Електросхема мултимедіа-системи (2000-06.2001).
Позначення до електричної схеми Peugeot 406
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A161 |
Багатофункціональний дисплей |
|
A250 |
CD-чейнджер |
|
B8-1 |
Динамік аудіосистеми, лівий передній або єдиний 1 |
|
B8-2 |
Динамік аудіосистеми, лівий передній або єдиний 2 |
|
B50-1 |
Динамік аудіосистеми, правий передній1 |
|
B50-2 |
Динамік аудіосистеми, правий передній2 |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
C3 |
Пригнічувач перешкод (аудіосистема) |
|
EP11 |
Точка маси |
|
EP2 |
Точка маси |
|
F10 |
Запобіжник |
|
F25 |
Запобіжник |
|
S428 |
Пульти дистанційного керування аудіосистемою |
|
W22 |
Провід антени |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 2 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
