Електросхема обігрівача скла тип 1 Peugeot 406 Coupe

Електрична схема обігрівача скла Peugeot 406 Coupe 2000, 2001 року випуску.

Електросхема обігрівача скла (2000-06.2001).

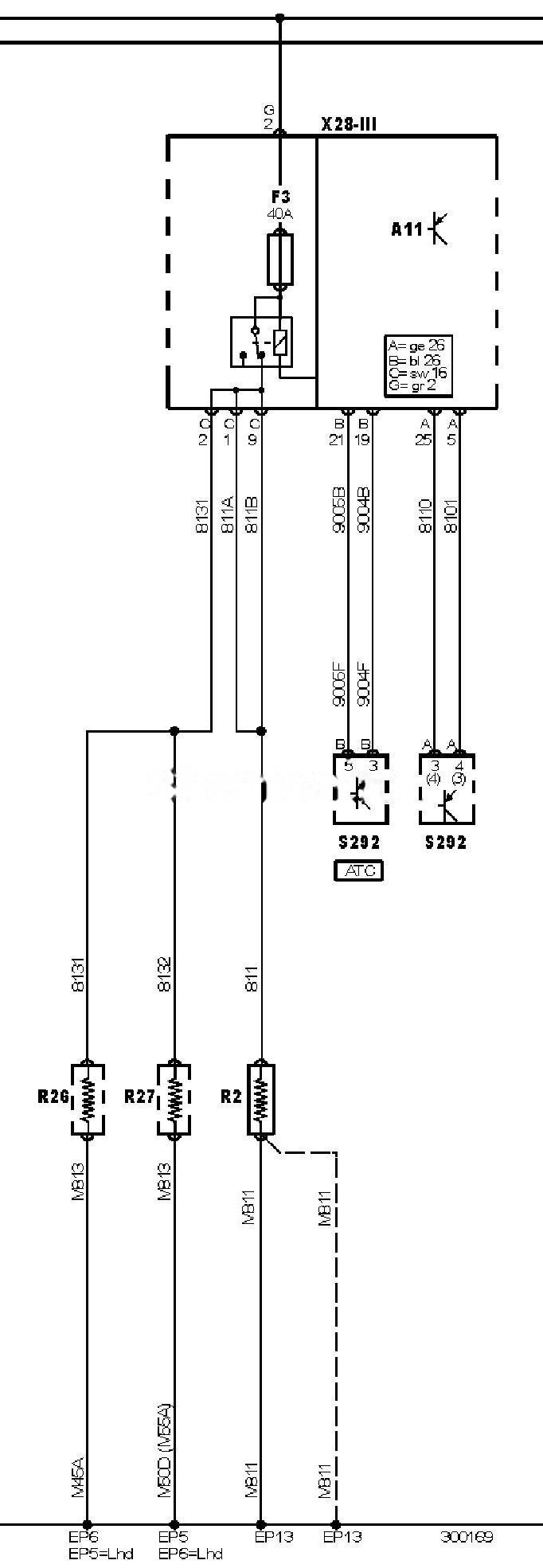

Електросхема обігрівача скла тип 1 Peugeot 406 Coupe — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Peugeot 406

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
EP13	Точка маси
EP5	Точка маси
EP6	Точка маси
F3	Запобіжник
R2	Обігрівач заднього скла
R26	Обігрівач дзеркала заднього виду на двері водія
R27	Обігрівач дзеркала заднього виду на двері пасажира
S292	Панель керування кондиціонером/опалювачем
X28-3	Блок запобіжників/реле, приладова панель 2

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
