Електросхема мультимедіа-системи тип 1 Renault Laguna 2 (X74)

Електрична схема мультимедіа-системи Renault Laguna 2 (X74) 2005, 2006, 2007 року випуску.

Електросхема мультимедіа-системи — Без багатофункціонального дисплея.

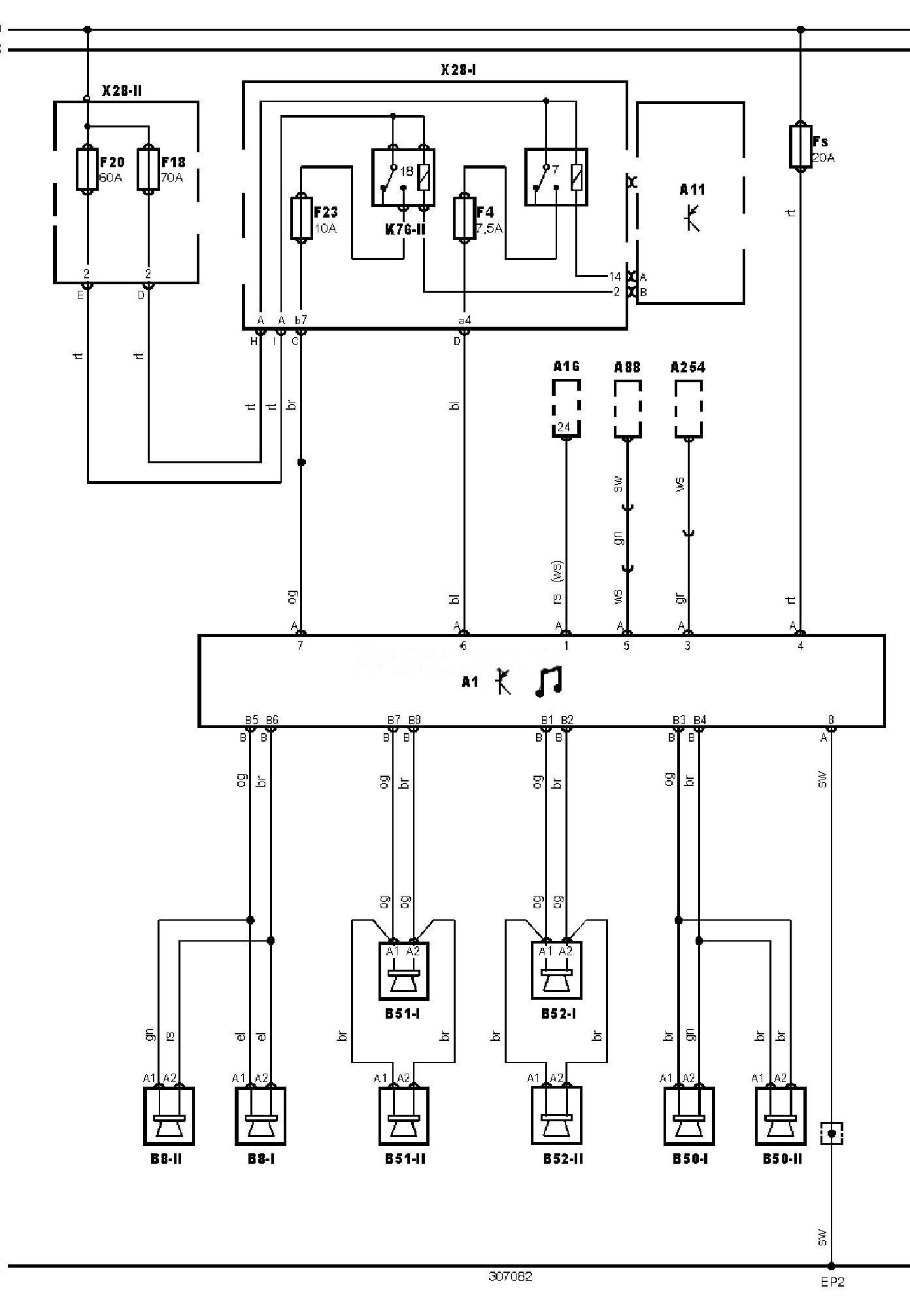

Електросхема мультимедіа-системи тип 1 Renault Laguna 2 (X74) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Renault Laguna

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A1	Аудіосистема
A11	Багатофункціональний блок керування
A16	Електронний блок керування ABS
A88	Підсилювач сигналу антени
A254	Блок керування телефоном
B8-1	Динамік аудіосистеми, лівий передній або єдиний
B8-2	Динамік аудіосистеми, лівий передній або єдиний
EP2	Точка маси
F	Запобіжник
F4	Запобіжник
F18	Запобіжник
F20	Запобіжник
F23	Запобіжник

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Renault Laguna 2 (X74)
