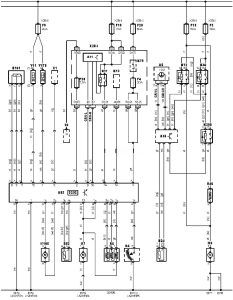

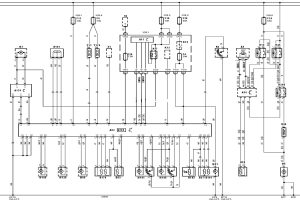

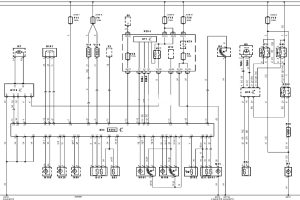

Електрична схема системи кондиціонування Renault Laguna 2 (X74) 2005, 2006, 2007 року випуску.

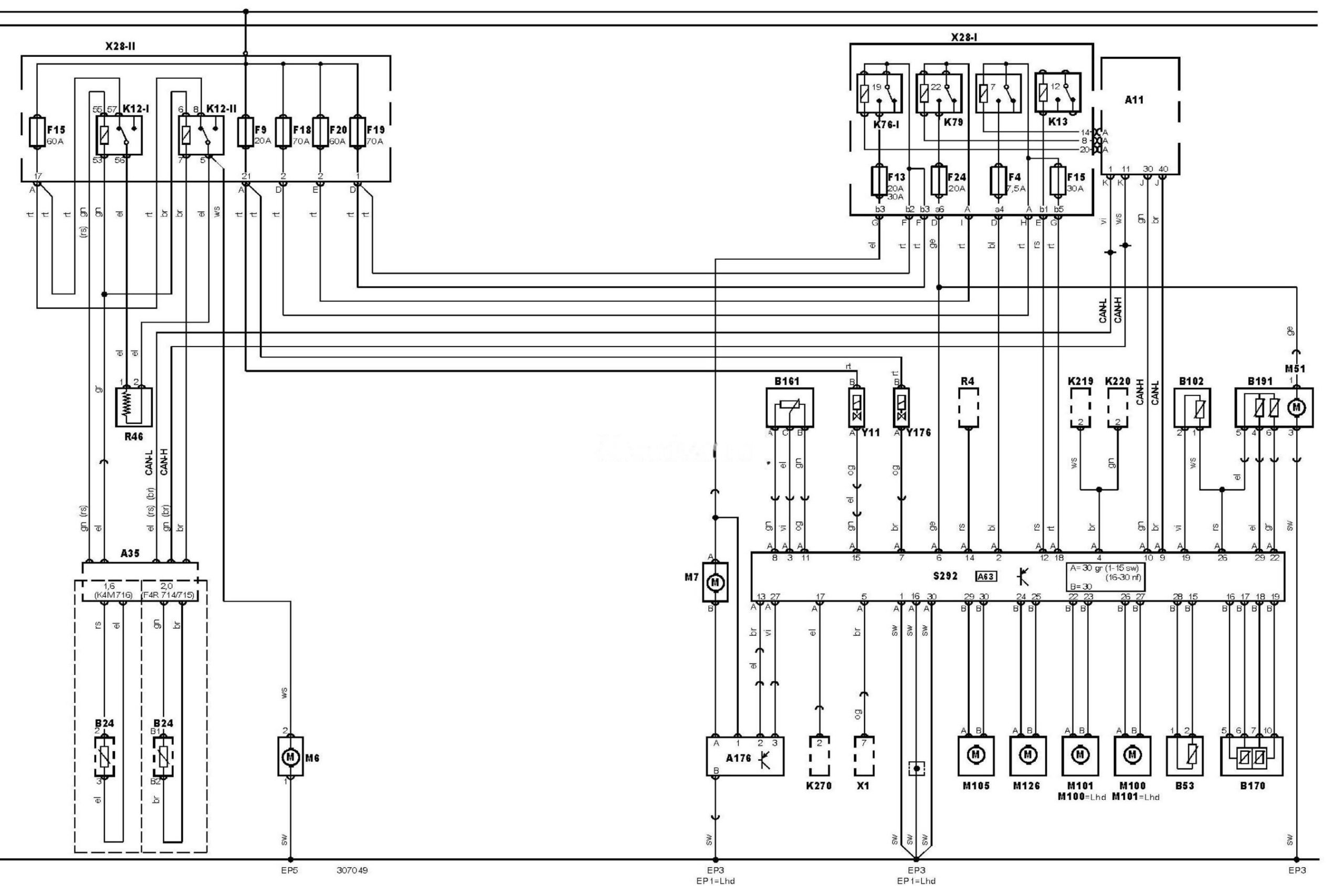

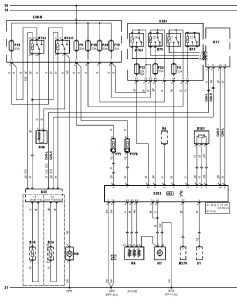

Електросхема системи кондиціонування та системи охолодження двигуна — Автоматичне керування температурою.
Позначення до електричної схеми Renault Laguna
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B53 |
Датчик температури повітря за випарником кондиціонера |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B170 |
Датчик чистоти повітря, що надходить в опалювач |
|
B191 |
Датчик вологості повітря на впуску (кондиціонер/опалювач) |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP3 |
Точка маси |
|
EP5 |
Точка маси |
|
F4 |
Запобіжник |
|
F9 |
Запобіжник |
|
F13 |
Запобіжник |
|
F15 |
Запобіжник |
|
F18 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
F24 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K79 |
Реле основних ланцюгів запалювання |
|
K219 |
Реле обігрівача лобового скла, ліве |
|
K220 |
Реле обігрівача лобового скла, праве |
|
K270 |
Реле основних ланцюгів |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M100 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач), з боку водія |
|
M101 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач), з боку пасажира |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M126 |
Електродвигун приводу заслінки подачі повітря до ніг (кондиціонер/опалювач) |
|
R4 |
Реостат підсвічування комбінації приладів |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y176 |
Клапан регулювання робочого об’єму компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
