Електрична схема системи кондиціонування та системи охолодження двигуна Citroen C2 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

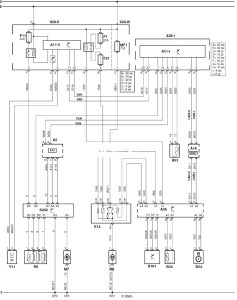

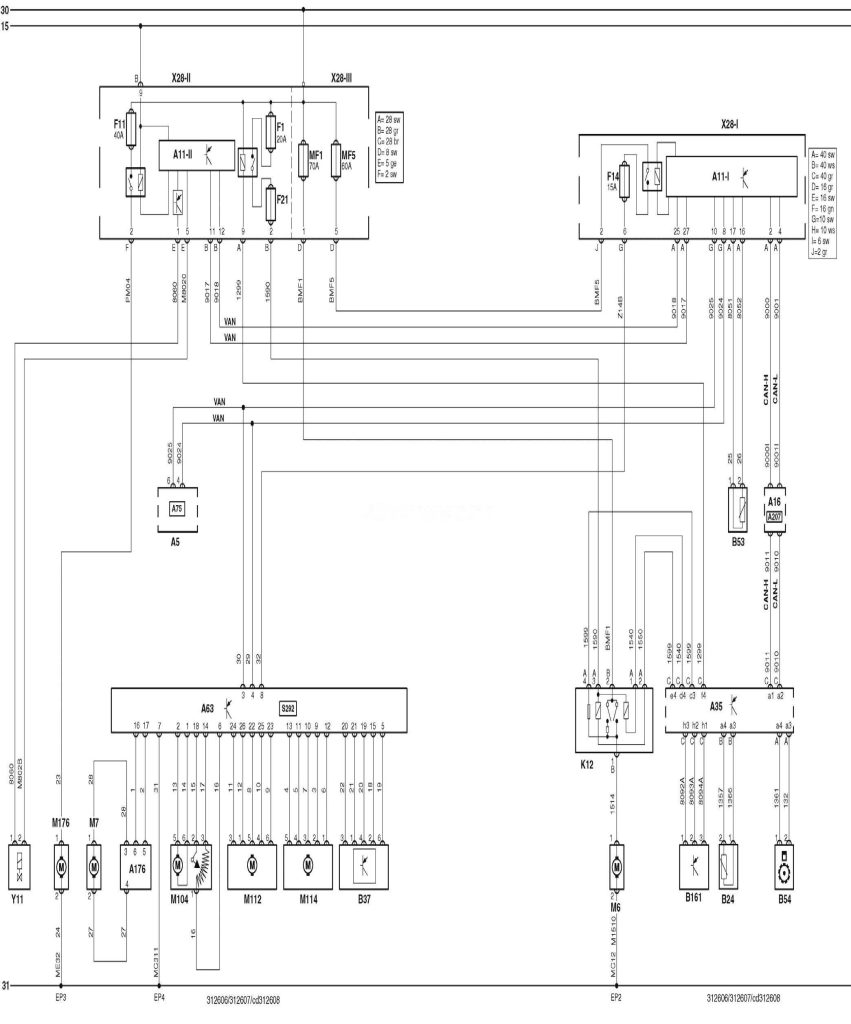

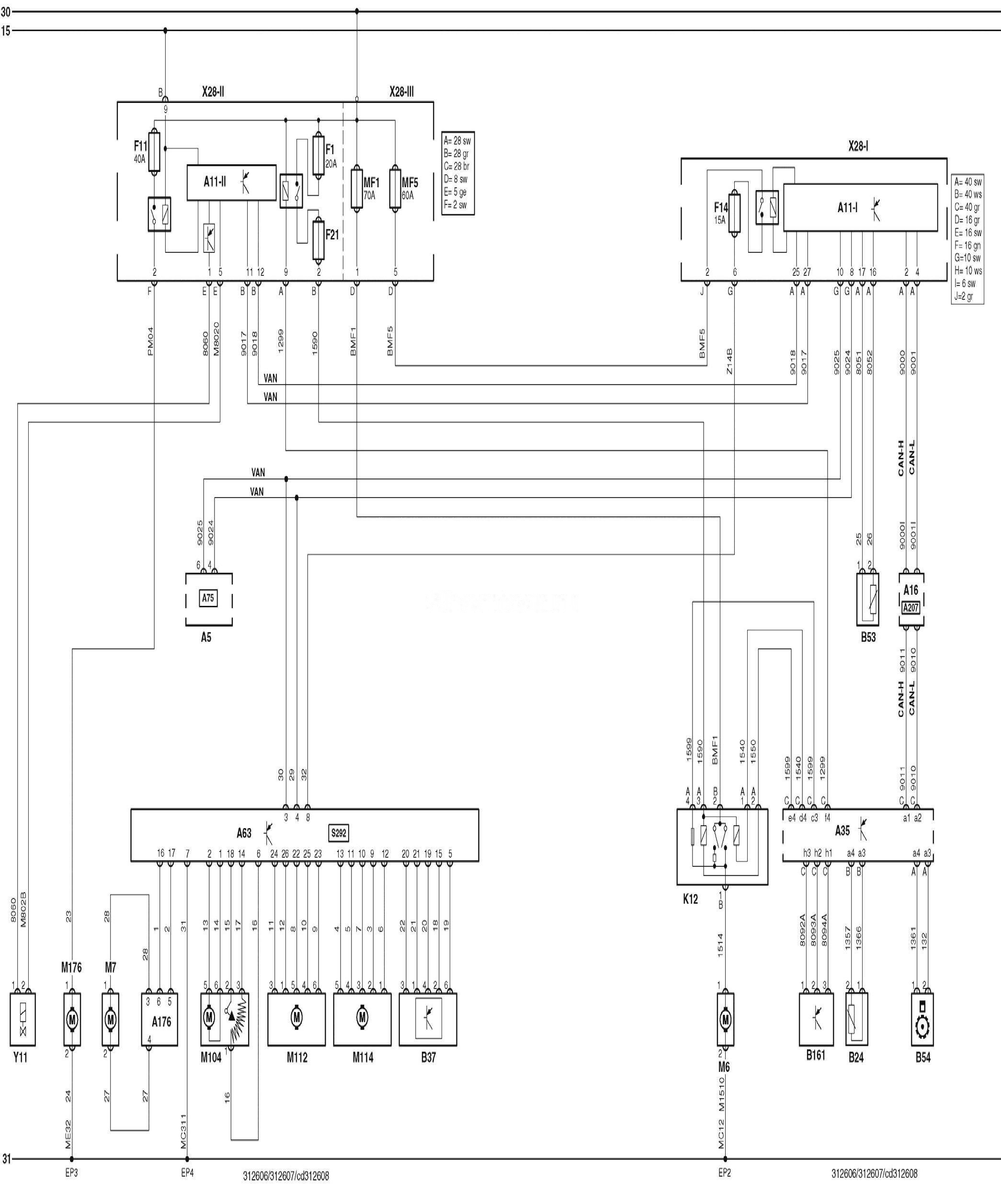

Електросхема системи управління кондиціонування та системи охолодження двигуна — автоматичне управління температурою
Позначення до електричної схеми Сitroen C2
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A63 |
електронний блок управління кондиціонером |
|
A75 |
Блок управління комбінацією приборів |
|
A176 |
Блок управління електродвигуном вентилятора кондиціонера/опалювача |
|
A207 |
Блок управління ESP (система підтримки курсової стійкості) |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B37 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури повітря за випарником кондиціонера |
|
B54 |
Датчик положення колінчастого вала |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
CAN-H |
Шина даних CAN — високий рівень |
|
CAN-L |
Шина даних CAN — низький рівень |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
F |
Запобіжник |
|
F1 |
Запобіжник |
|
F11 |
Запобіжник |
|
F14 |
Запобіжник |
|
F21 |
Запобіжник |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M104 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M176 |
Допоміжний вентилятор кондиціонера/опалювача |
|
VAN |
Шина даних VAN |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
