Електрична схема ламп зовнішнього освітлення Citroen C2 2005 року випуску.

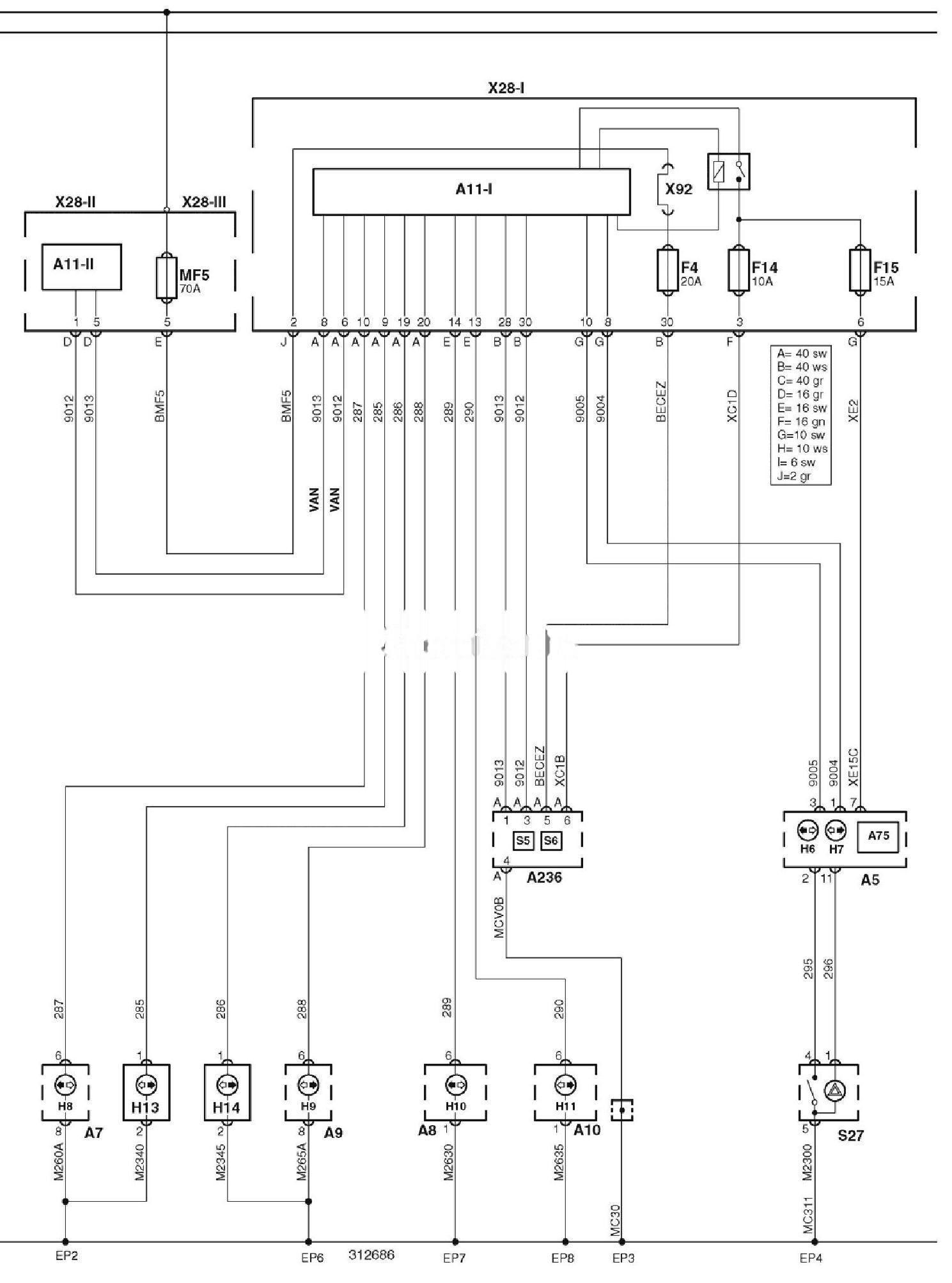

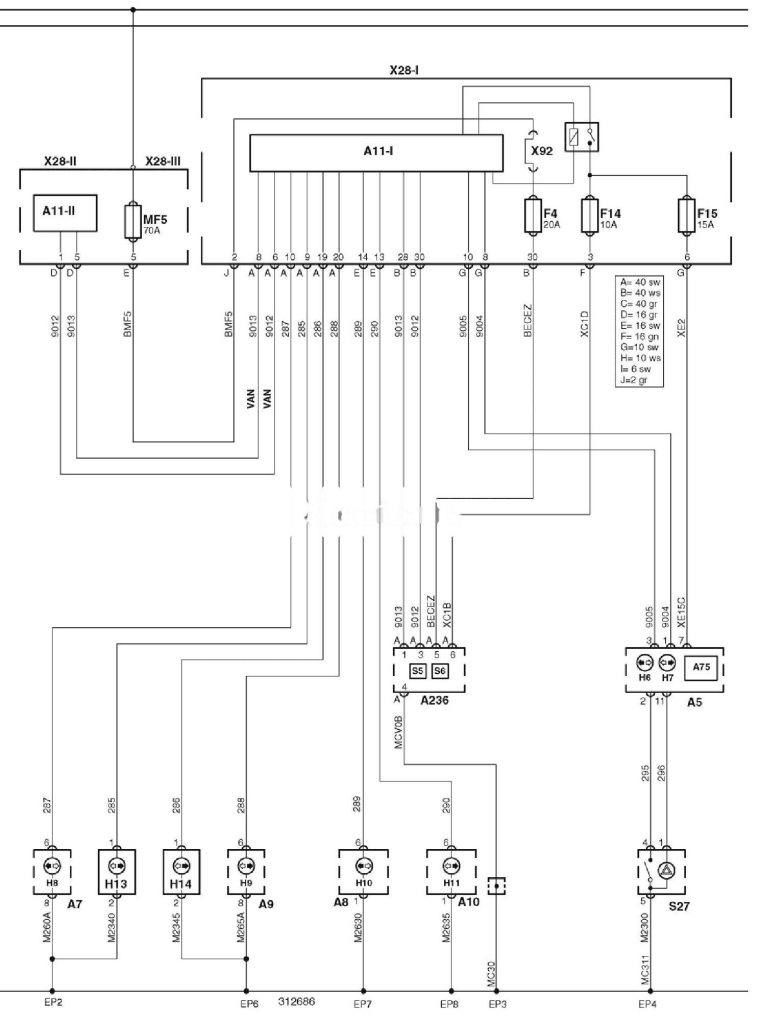

Електросхема системи керування ламп зовнішнього освітлення (-04.2005) покажчики повороту
Позначення до електричної схеми Сitroen C2
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A8 |
Лівий задній ліхтар в зборі |
|
A9 |
Права фара в зборі |
|
A10 |
Правий задній ліхтар в зборі |
|
A75 |
Блок керування комбінацією приборів |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
F |
Запобіжник |
|
F4 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
H13 |
Лівий повторювач покажчиків повороту |
|
H14 |
Правий повторювач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S27 |
Вимикач аварійної сигналізації |
|
VAN |
Шина даних VAN |
|
X92 |
Роз’єм (джампер) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
