Електрична схема ламп зовнішнього освітлення Citroen C2 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

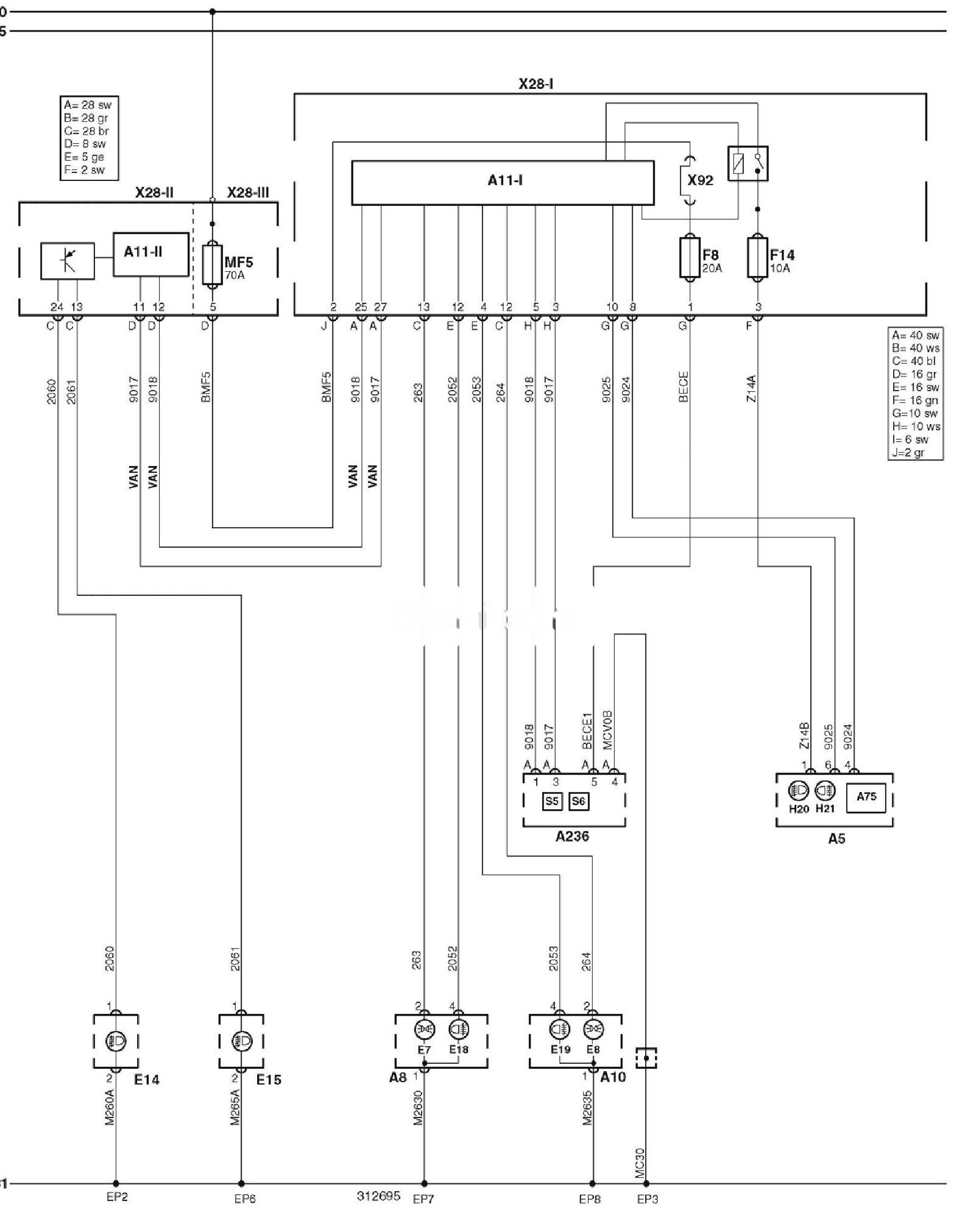

Електросхема системи керування ламп зовнішнього освітлення (05.2005-) протитуманні фари
Позначення до електричної схеми Сitroen C2
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A8 |
Лівий задній ліхтар у зборі |
|
A10 |
Правий задній ліхтар у зборі |
|
A75 |
Блок керування комбінацією приборів |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
E7 |
Лампа лівого заднього габариту |
|
E8 |
Лампа правого заднього габариту |
|
E14 |
Лампа протитуманної фари (лівої) |
|
E15 |
Лампа протитуманної фари (правої) |
|
E18 |
Лампа заднього протитуманного ліхтаря (лівого або єдиного) |
|
E19 |
Лампа заднього протитуманного ліхтаря (правого) |
|
F |
Запобіжник |
|
F8 |
Запобіжник |
|
F14 |
Запобіжник |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
S6 |
Комбінований перемикач |
|
VAN |
Шина даних VAN |
|
X92 |
Роз’єм (джампер) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
