Електрична схема ламп зовнішнього освітлення Citroen C2 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

Електросхема системи керування ламп зовнішнього освітлення (05.2005-) фари/ задні ліхтарі

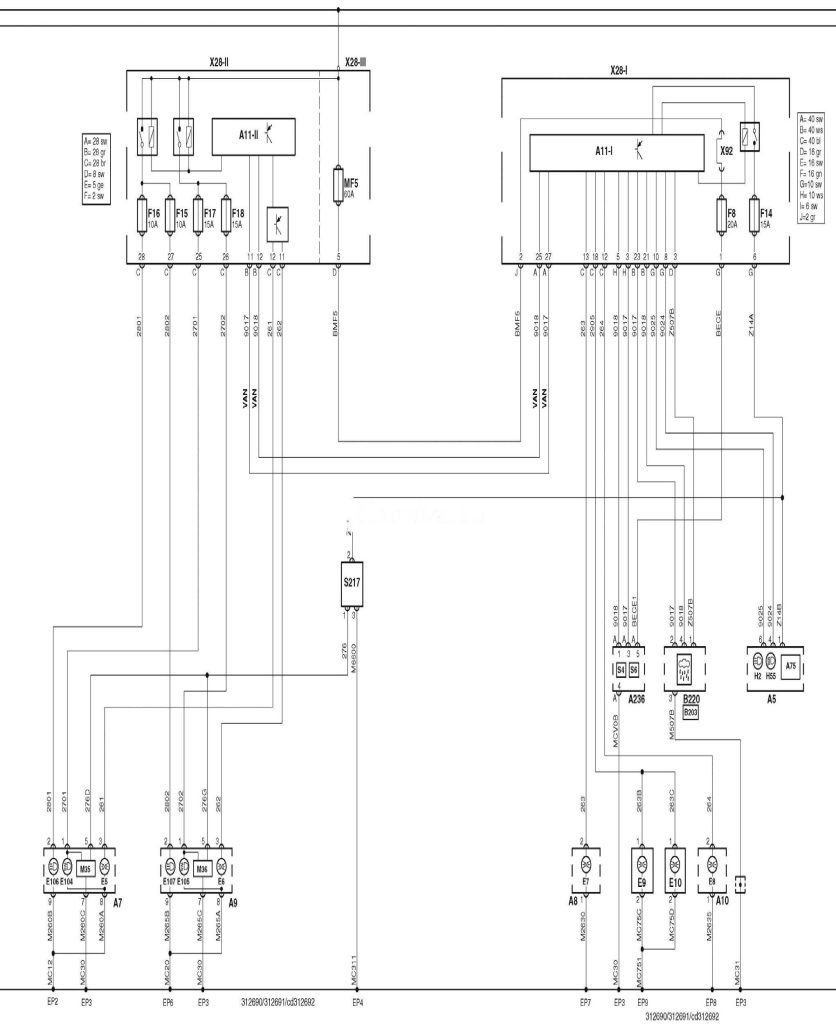

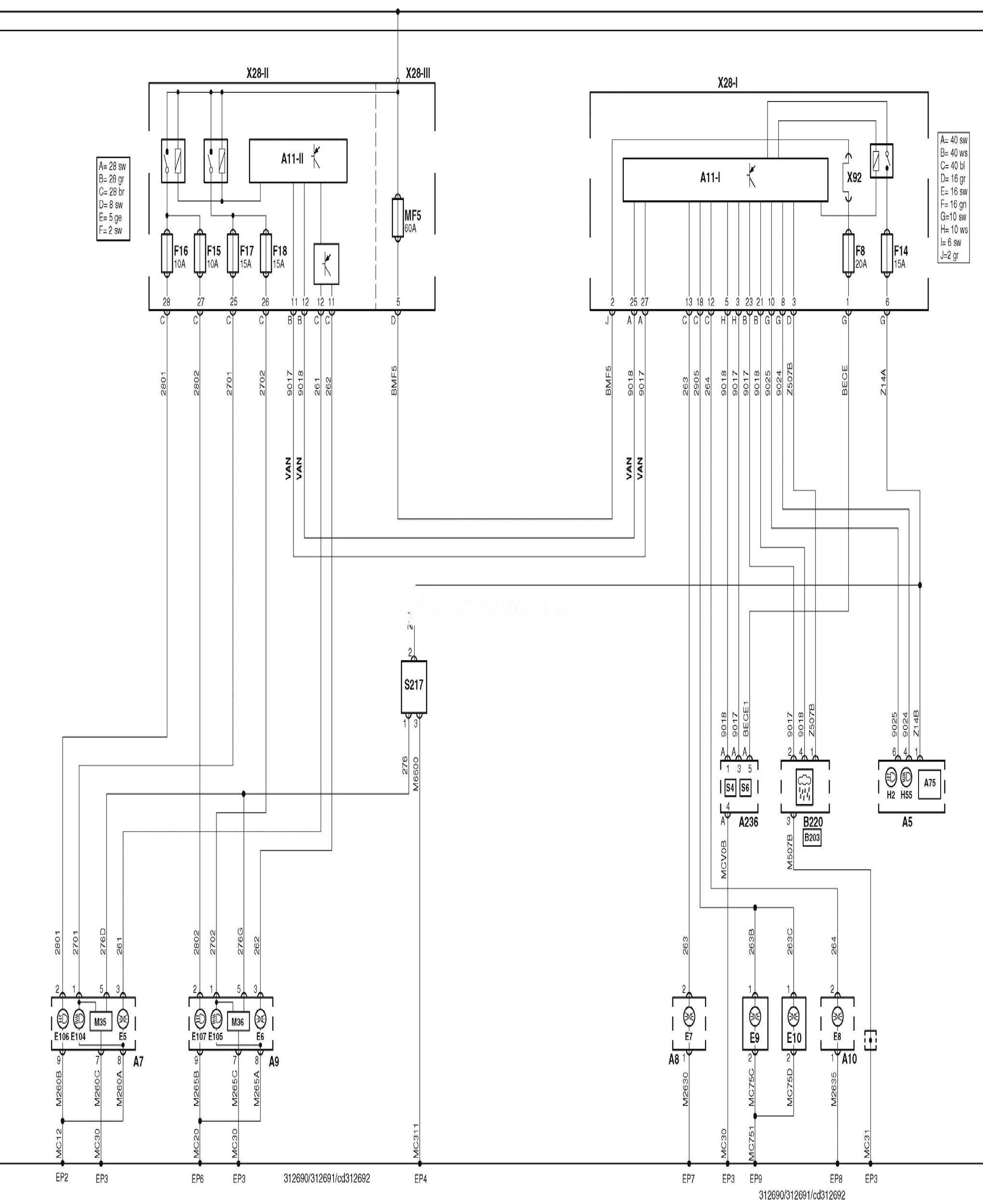

Електросхема ламп зовнішнього освітлення тип 2 Citroen C2
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Сitroen C2

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A7

Ліва фара в зборі

A8

Лівий задній ліхтар в зборі

A9

Права фара в зборі

A10

Правий задній ліхтар в зборі

A75

Блок керування комбінацією приборів

A236

Блок керування електрообладнанням рульової колонки

B203

Датчик дощу (очисник лобового скла)

B220

Датчик сонячного світла

EP2

Точка маси

EP3

Точка маси

EP4

Точка маси

EP6

Точка маси

EP7

Точка маси

EP8

Точка маси

EP9

Точка маси

E5

Лампа лівого переднього габариту

E6

Лампа правого переднього габариту

E7

Лампа лівого заднього габариту

E8

Лампа правого заднього габариту

E9

Лампа підсвічування номерного знака (ліва або єдина)

E10

Лампа підсвічування номерного знака (права)

E104

Лампа ближнього світла (ліва)

E105

Лампа ближнього світла (права)

E106

Лампа дальнього світла (ліва)

E107

Лампа дальнього світла (права)

F

Запобіжник

F8

Запобіжник

F14

Запобіжник

F15

Запобіжник

F16

Запобіжник

F17

Запобіжник

F18

Запобіжник

H2

Індикатор увімкнення дальнього світла фар

H55

Індикатор увімкнення ближнього світла фар

M35

Електродвигун коректора фар (лівий або єдиний)

M36

Електродвигун коректора фар (правий)

S4

Перемикач світла фар

S6

Комбінований перемикач

S217

Перемикач коректора фар

VAN

Шина даних VAN

X92

Роз’єм (джампер)

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
