Електросхема мультимедіа-системи тип 1 Renault Megane

Електрична схема мультимедіа-системи Renault Megane 1 (X64)995, 1996, 1997, 1998, 1999 року випуску.

Електросхема мультимедіа-системи — Без багатофункціонального дисплея.

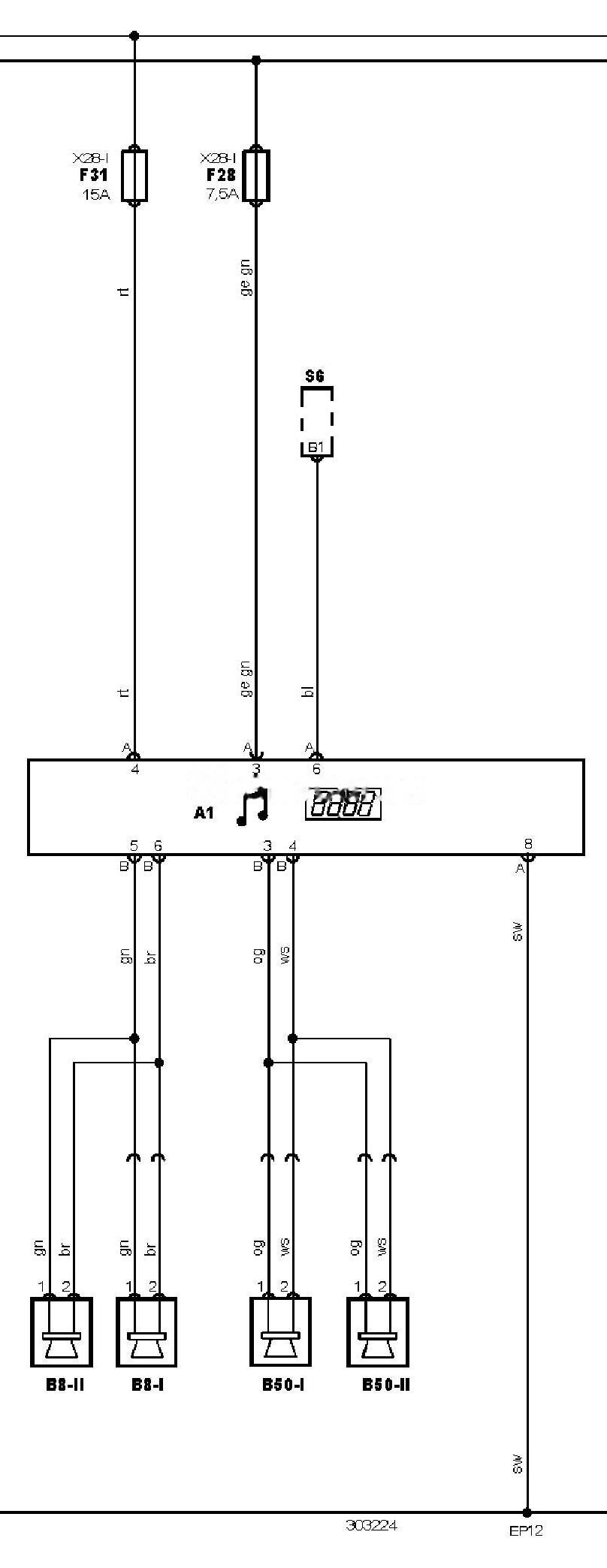

Електросхема мультимедіа-системи тип 1 Renault Megane — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Renault Megane

15	Замок запалювання — запалювання УВІМК.
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A1	Аудіосистема
B8-1	Динамік аудіосистеми, лівий передній або єдиний 1
B8-2	Динамік аудіосистеми, лівий передній або єдиний 2
B50-1	Динамік аудіосистеми, правий передній 1
B50-2	Динамік аудіосистеми, правий передній 2
EP12	Точка маси
F28	Запобіжник
F31	Запобіжник
S6	Комбінований перемикач
X28-1	Блок запобіжників/реле

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Renault Megane 1 (X64)
