Електросхема мультимедіа-системи тип 2 Citroen Xantia

Електрична схема мультимедіа-системи Citroen Xantia 1998, 1999, 2000, 2001 року випуску.

Електросхема мультимедіа-системи (02.1998-)

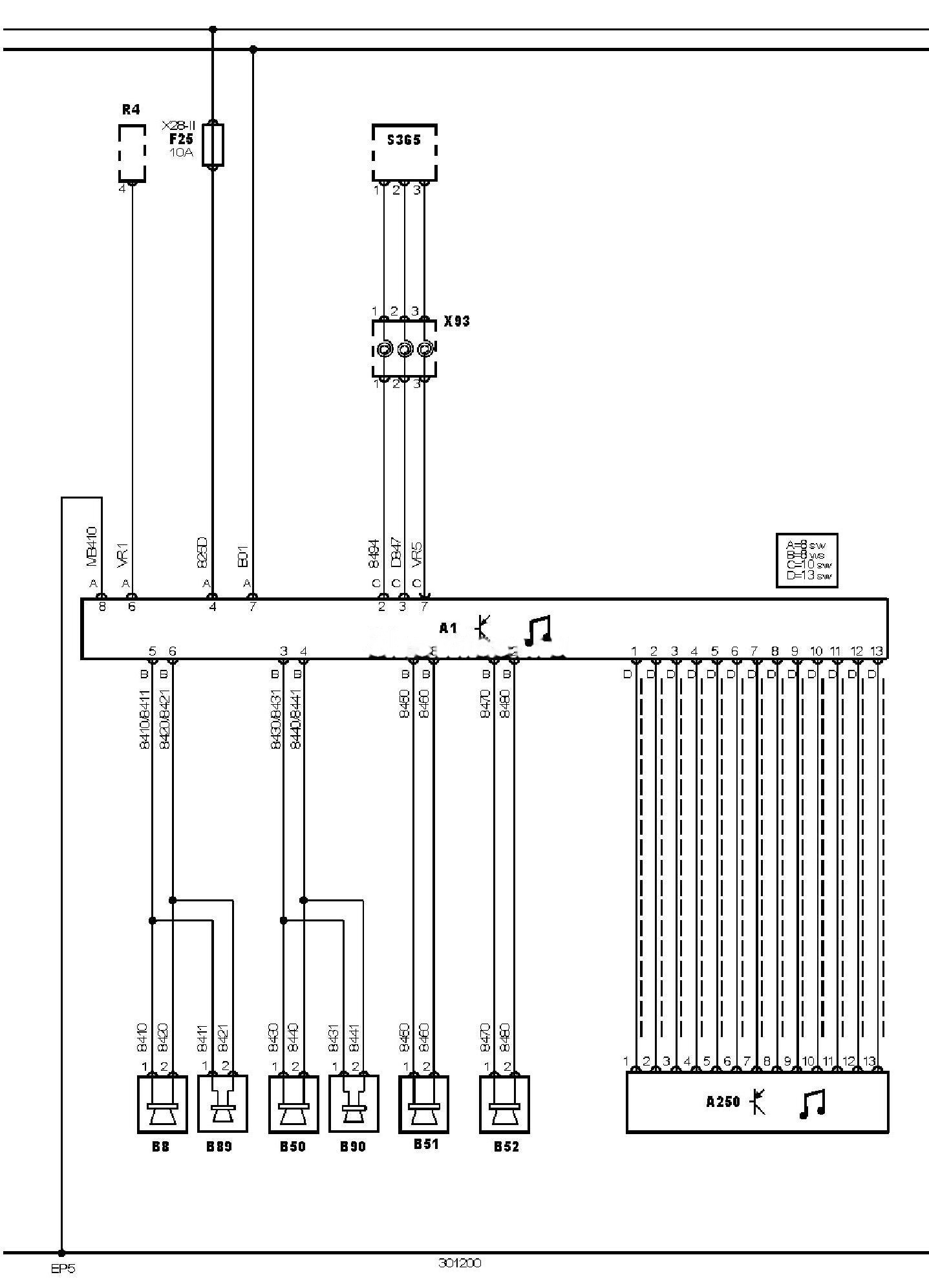

Електросхема мультимедіа-системи тип 2 Citroen Xantia — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Сitroen Xantia

15	Замок запалювання — запалювання УВІМК.
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A1	Аудіосистема
A250	CD-чейнджер
B8	Динамік аудіосистеми, лівий передній або єдиний
B50	Динамік аудіосистеми, правий передній
B51	Динамік аудіосистеми, лівий задній
B52	Динамік аудіосистеми, правий задній
B89	Додатковий динамік аудіосистеми (лівий)
B90	Додатковий динамік аудіосистеми (правий)
EP5	Точка маси
F25	Запобіжник
R4	Реостат підсвічування комбінації приладів
S365	Комбінований перемикач (на кермовому колесі)
X28-2	Блок запобіжників/реле
X93	Спіральний провід (SRS)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Citroen Xantia

Дана схема взята з відкритих джерел в інтернеті. Вона розміщена виключно в ознайомлювальних цілях для допомоги автовласникам. Ми не привласнюємо авторство цих матеріалів. Якщо ви є законним правовласником цієї схеми та заперечуєте проти її розміщення — будь ласка, зв’яжіться з нами, і ми негайно видалимо відповідний контент.

Дана електрична схема автомобіля може відрізнятися залежно від комплектації, року випуску та регіону. Адміністрація сайту не гарантує 100% точність, актуальність або повноту наданої схеми. Використовуйте її на власний розсуд.

Ми не несемо відповідальності за будь-які прямі чи непрямі збитки, несправності електроніки, механічні пошкодження автомобіля або травми, отримані внаслідок використання даного матеріалу. Будь-які маніпуляції з проводкою авто ви виконуєте на свій страх і ризик.
