Електрична схема мультимедіа-системи Nissan Kubistar 2003, 2004, 2005, 2006 року випуску.

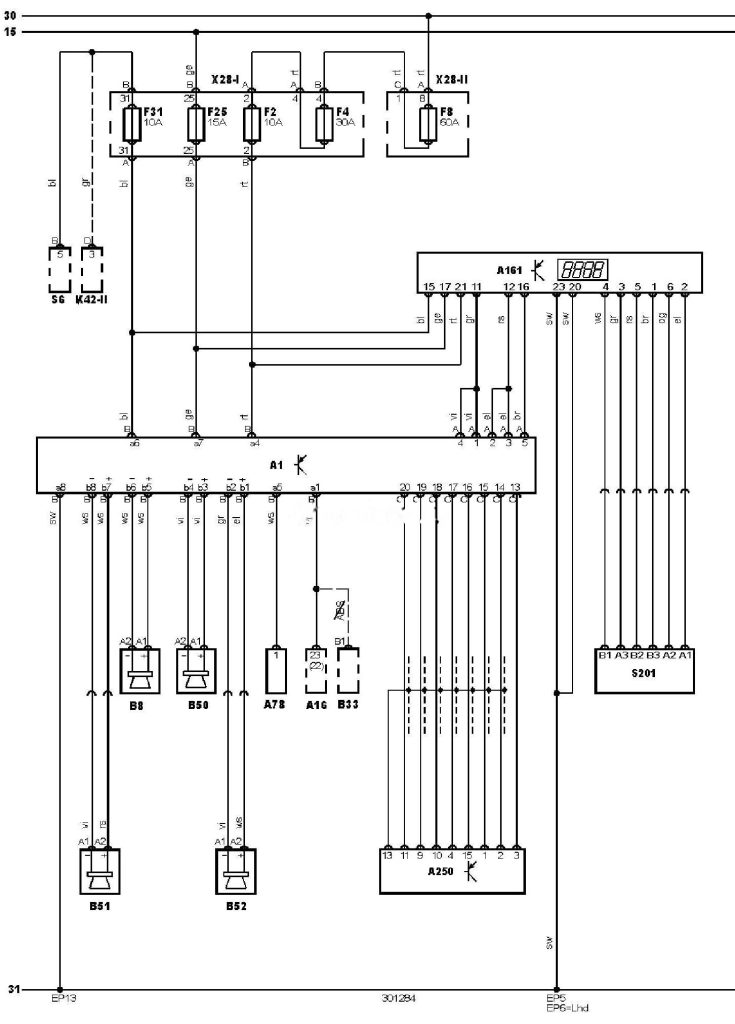

Електросхема мультимедіа-системи — RAD02/03/04/05/07 з CD-чейнджером.
Позначення до електричної схеми Nissan Kubistar
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A16 |
Електронний блок керування ABS |
|
A78 |
Блок антени |
|
A161 |
Багатофункціональний дисплей |
|
A250 |
CD-чейнджер |
|
B8 |
Динамік аудіосистеми, лівий передній або єдиний |
|
B33 |
Датчик швидкості автомобіля |
|
B50 |
Динамік аудіосистеми, правий передній |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
EP13 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F8 |
Запобіжник |
|
F25 |
Запобіжник |
|
F31 |
Запобіжник |
|
K42-2 |
Реле 2 системи освітлення в денний час |
|
S6 |
Комбінований перемикач |
|
S201 |
Пульт керування аудіосистемою |
|
X28-1 |
Блок запобіжників/реле, приладова панель |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
