Електрична схема мультимедіа-системи Land Rover Discovery (Mk1) 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 року випуску.

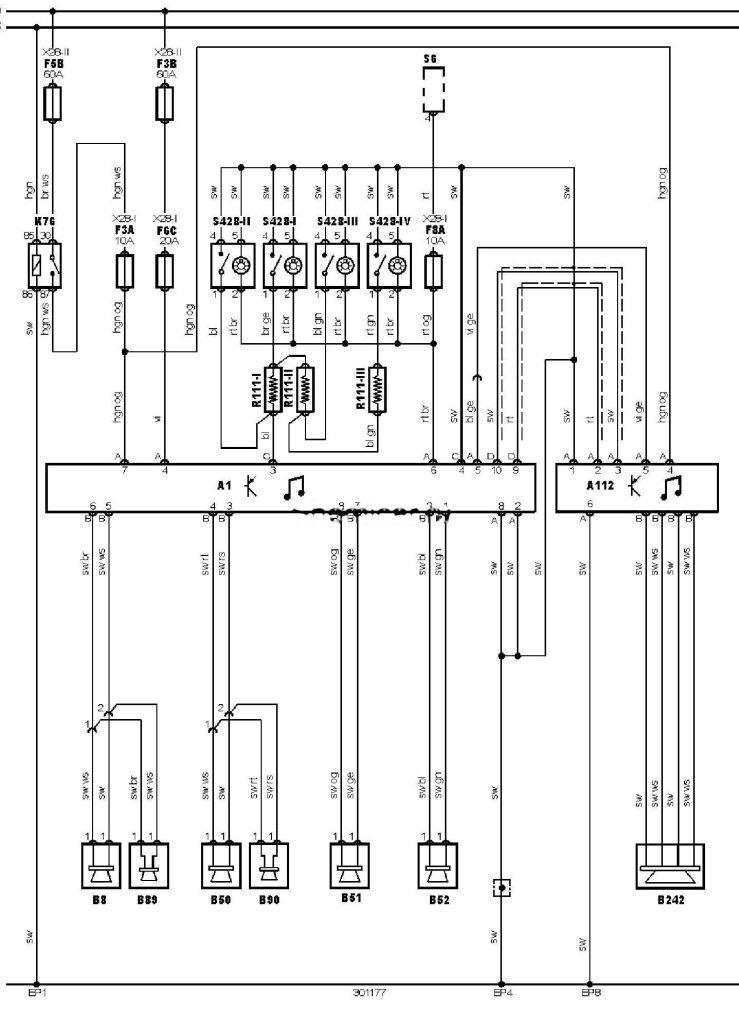

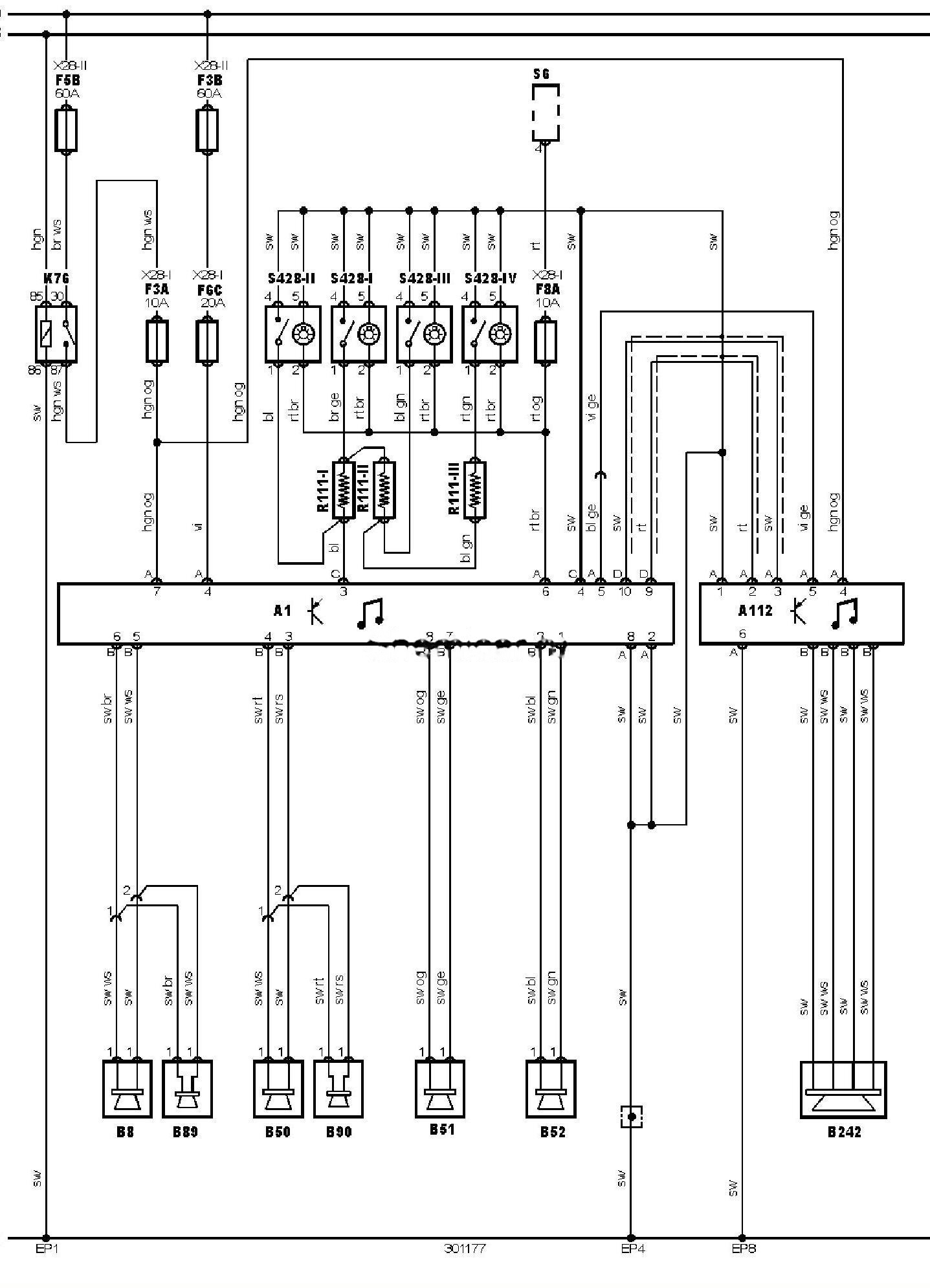

Електросхема мультимедіа-системи.
Позначення до електричної схеми Land Rover Discovery (Mk1)
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A112 |
Підсилювач вихідного сигналу аудіосистеми |
|
B8 |
Динамік аудіосистеми, лівий передній або єдиний |
|
B50 |
Динамік аудіосистеми, правий передній |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
B89 |
Додатковий динамік аудіосистеми (лівий) |
|
B90 |
Додатковий динамік аудіосистеми (правий) |
|
B242 |
Динамік аудіосистеми, задній центральний |
|
EP1 |
Точка маси |
|
EP4 |
Точка маси |
|
EP8 |
Точка маси |
|
F3A |
Запобіжник |
|
F3B |
Запобіжник |
|
F5B |
Запобіжник |
|
F6C |
Запобіжник |
|
F8A |
Запобіжник |
|
K76 |
Реле допоміжних ланцюгів запалювання |
|
R111-1 |
Резистор вимикача керування аудіосистемою 1 |
|
R111-2 |
Резистор вимикача керування аудіосистемою 2 |
|
R111-3 |
Резистор вимикача керування аудіосистемою 3 |
|
S6 |
Комбінований перемикач |
|
S428-1 |
Пульти дистанційного керування аудіосистемою 1 |
|
S428-2 |
Пульти дистанційного керування аудіосистемою 2 |
|
S428-3 |
Пульти дистанційного керування аудіосистемою 3 |
|
S428-1V |
Пульти дистанційного керування аудіосистемою 4 |
|
X28-1 |
Блок запобіжників/реле |
|
X28-2 |
Блок запобіжників/реле |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
