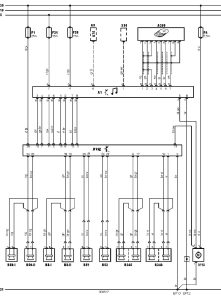

Електрична схема мультимедіа-системи Mercedes Benz С-Class 202 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

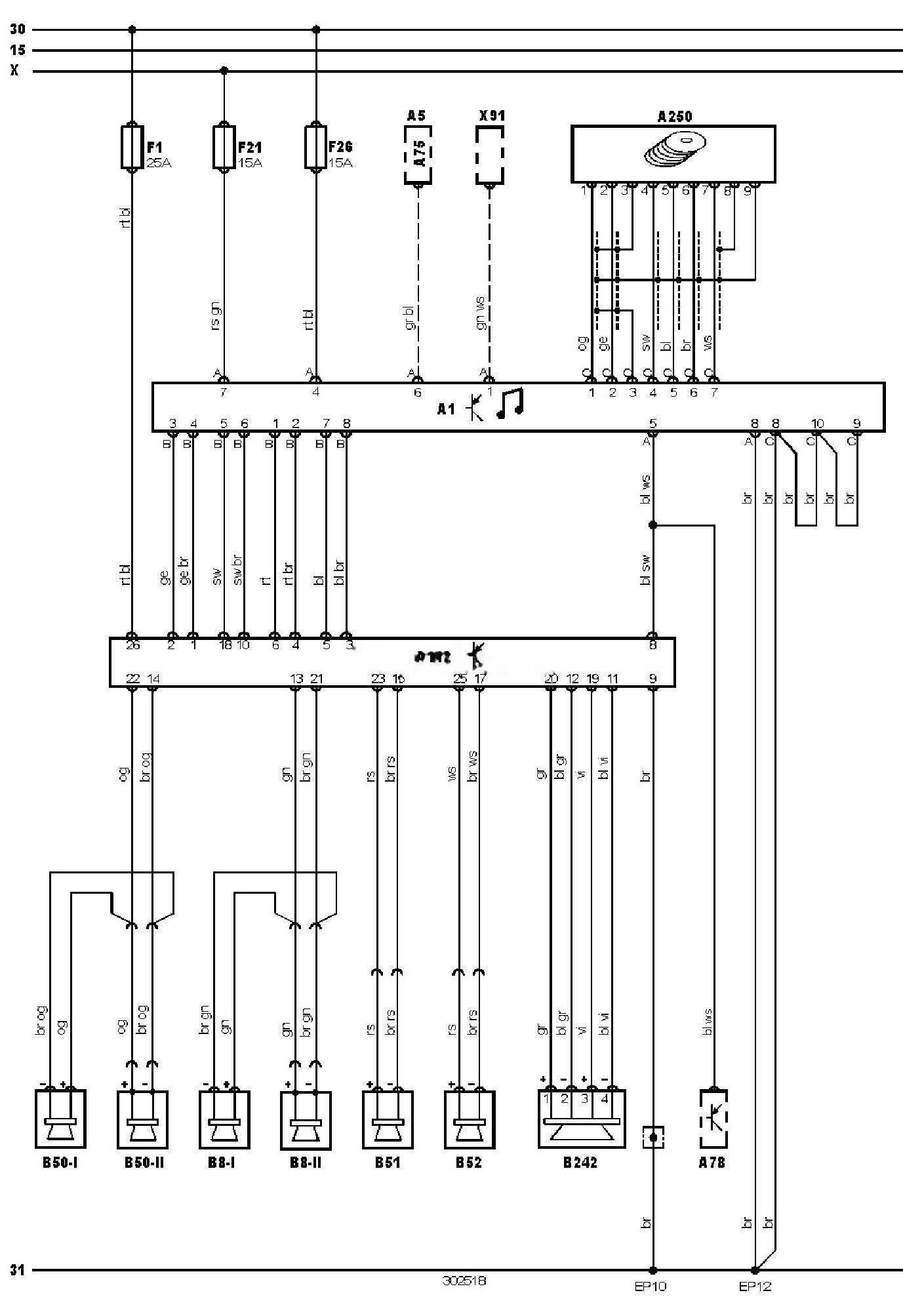

Електросхема мультимедіа-системи — З підсилювачем (Універсал).
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A75 |
Блок керування комбінацією приборів |
|
A78 |
Блок антени |
|
A112 |
Підсилювач вихідного сигналу аудіосистеми |
|
A250 |
CD-чейнджер |
|
B8-1 |
Динамік аудіосистеми, лівий передній або єдиний 1 |
|
B8-2 |
Динамік аудіосистеми, лівий передній або єдиний 2 |
|
B50-1 |
Динамік аудіосистеми, правий передній 1 |
|
B50-2 |
Динамік аудіосистеми, правий передній 2 |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
B242 |
Динамік аудіосистеми, задній центральний |
|
EP10 |
Точка маси |
|
EP12 |
Точка маси |
|
F1 |
Запобіжник |
|
F21 |
Запобіжник |
|
F26 |
Запобіжник |
|
X91 |
Роз’єм датчика швидкості автомобіля |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
