Електрична схема мультимедіа-системи Opel Zafira 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

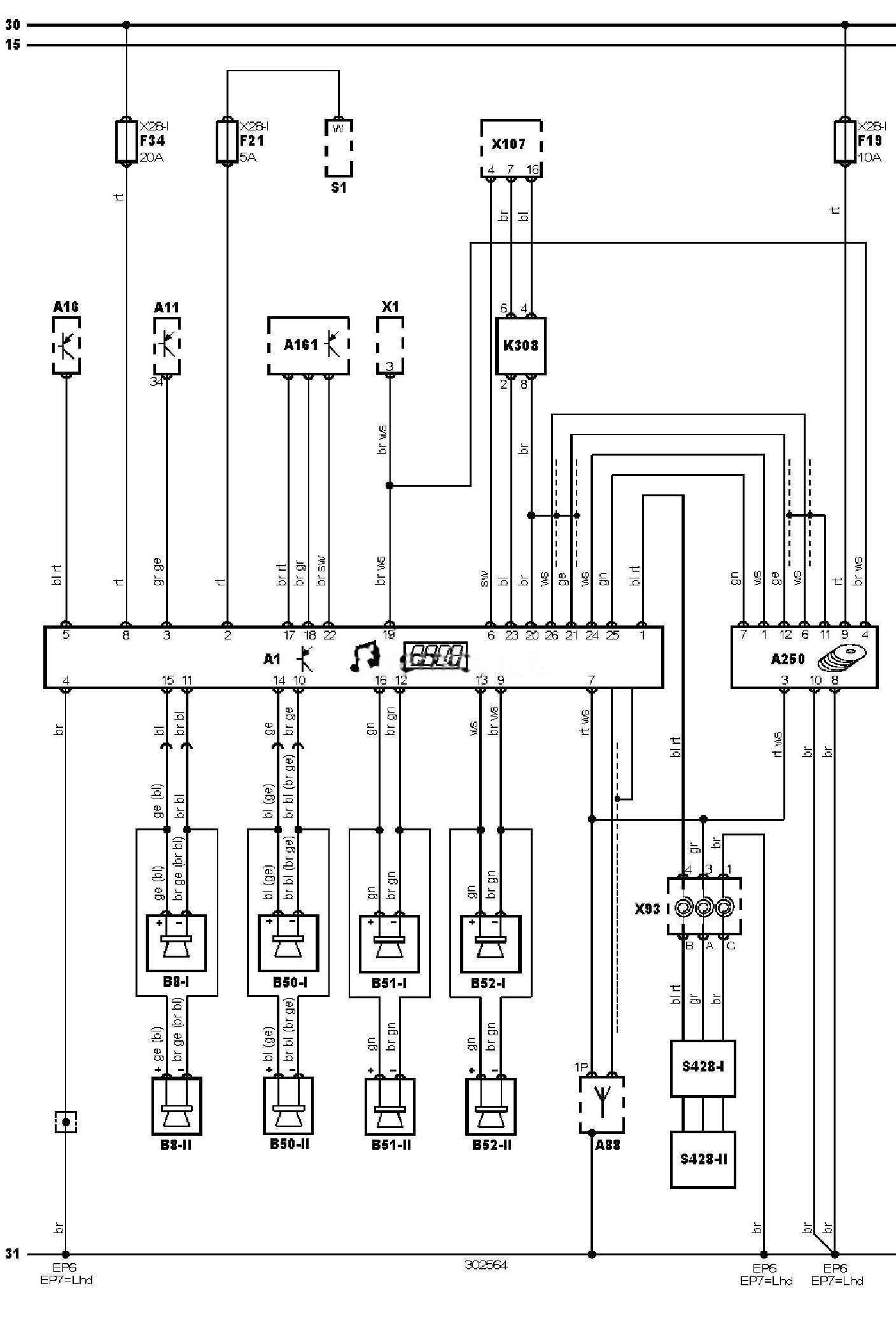

Електросхема мультимедіа-системи — Без телефону.
Позначення до електричної схеми Opel Zafira
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A11 |
Багатофункціональний блок керування |
|
A16 |
Електронний блок керування ABS |
|
A88 |
Підсилювач сигналу антени |
|
A161 |
Багатофункціональний дисплей |
|
A250 |
CD-чейнджер |
|
B8-1 |
Динамік аудіосистеми, лівий передній або єдиний 1 |
|
B8-2 |
Динамік аудіосистеми, лівий передній або єдиний 2 |
|
B50-1 |
Динамік аудіосистеми, правий передній 1 |
|
B50-2 |
Динамік аудіосистеми, правий передній 2 |
|
B51-1 |
Динамік аудіосистеми, лівий задній 1 |
|
B51-2 |
Динамік аудіосистеми, лівий задній 2 |
|
B52-1 |
Динамік аудіосистеми, правий задній 1 |
|
B52-2 |
Динамік аудіосистеми, правий задній 2 |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
F19 |
Запобіжник |
|
F21 |
Запобіжник |
|
F34 |
Запобіжник |
|
K308 |
Перемикаюче реле динаміка аудіосистеми/телефона |
|
S1 |
Замок запалювання |
|
S428-1 |
Пульти дистанційного керування аудіосистемою 1 |
|
S428-2 |
Пульти дистанційного керування аудіосистемою 2 |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, приладова панель |
|
X93 |
Спіральний провід (SRS) |
|
X107 |
Роз’єм телефону |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
