Електрична схема кондиціонера Opel Zafira 2003, 2004, 2005, 2006 року випуску.

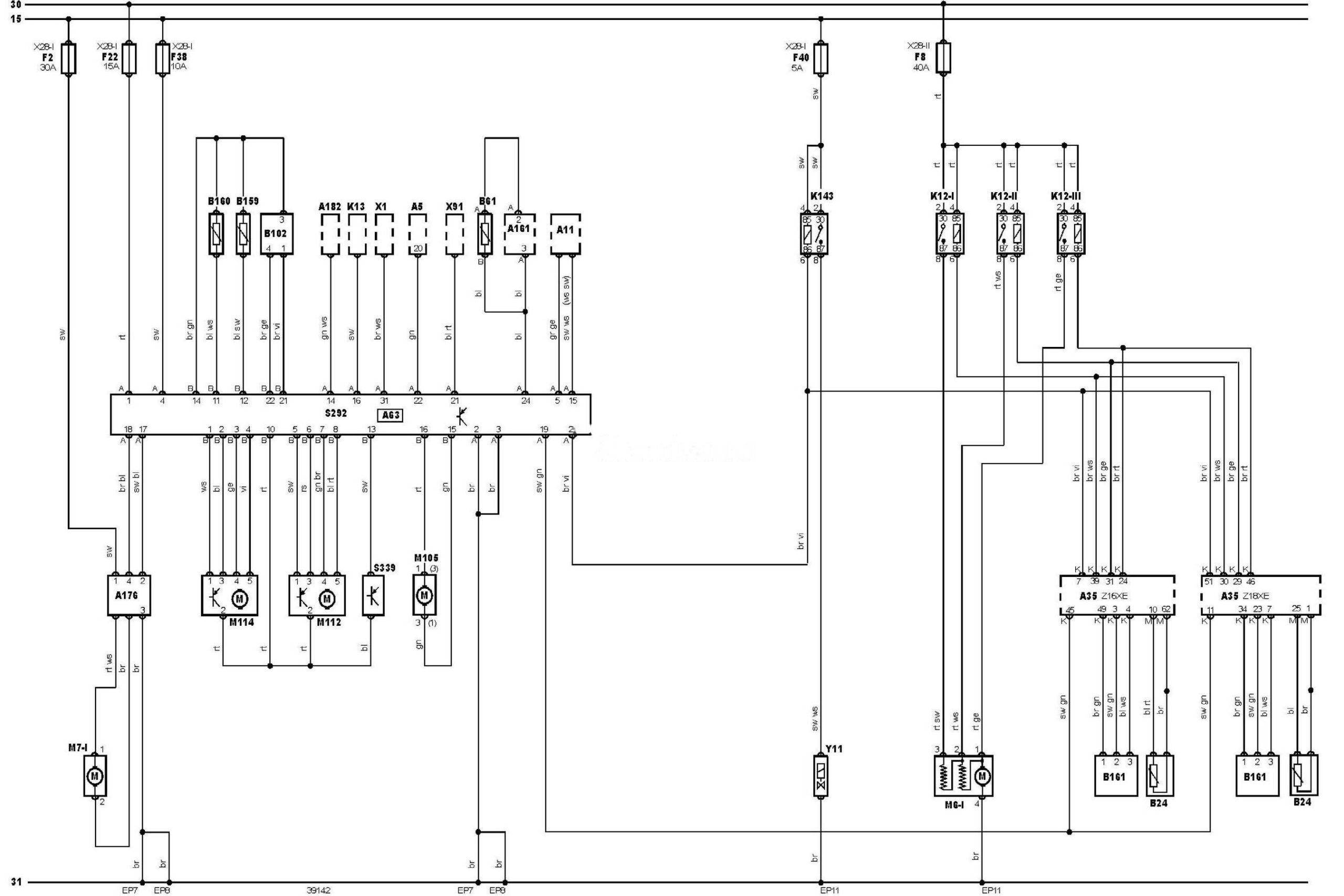

Електросхема кондиціонера — (2003-) — автоматичне керування температурою.
Позначення до електричної схеми Opel Zafira
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A161 |
Багатофункціональний дисплей |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
A182 |
Додатковий нагрівач |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B61 |
Датчик температури навколишнього повітря |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B159 |
Датчик температури повітря, що подається з вентиляційної решітки панелі приборів |
|
B160 |
Датчик температури повітря, що подається в ноги |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
EP11 |
Точка заземлення |
|
EP7 |
Точка заземлення |
|
EP8 |
Точка заземлення |
|
F8 |
Запобіжник |
|
F22 |
Запобіжник |
|
F32 |
Запобіжник |
|
F38 |
Запобіжник |
|
F40 |
Запобіжник |
|
K12-1 |
Реле 1 електродвигуна вентилятора системи охолодження |
|
K12-2 |
Реле 2 електродвигуна вентилятора системи охолодження |
|
K12-3 |
Реле 3 електродвигуна вентилятора системи охолодження |
|
K13 |
Реле обігрівача заднього скла |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6-1 |
Електродвигун вентилятора системи охолодження 1 |
|
M7-1 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S339 |
Перемикач заслінок напрямку потоків повітря (кондиціонер/опалювач) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приборів |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 1 |
|
X91 |
Роз’єм датчика швидкості автомобіля |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
