Електрична схема кондиціонера Opel Zafira 1999, 2000, 2001, 2002, 2003 року випуску.

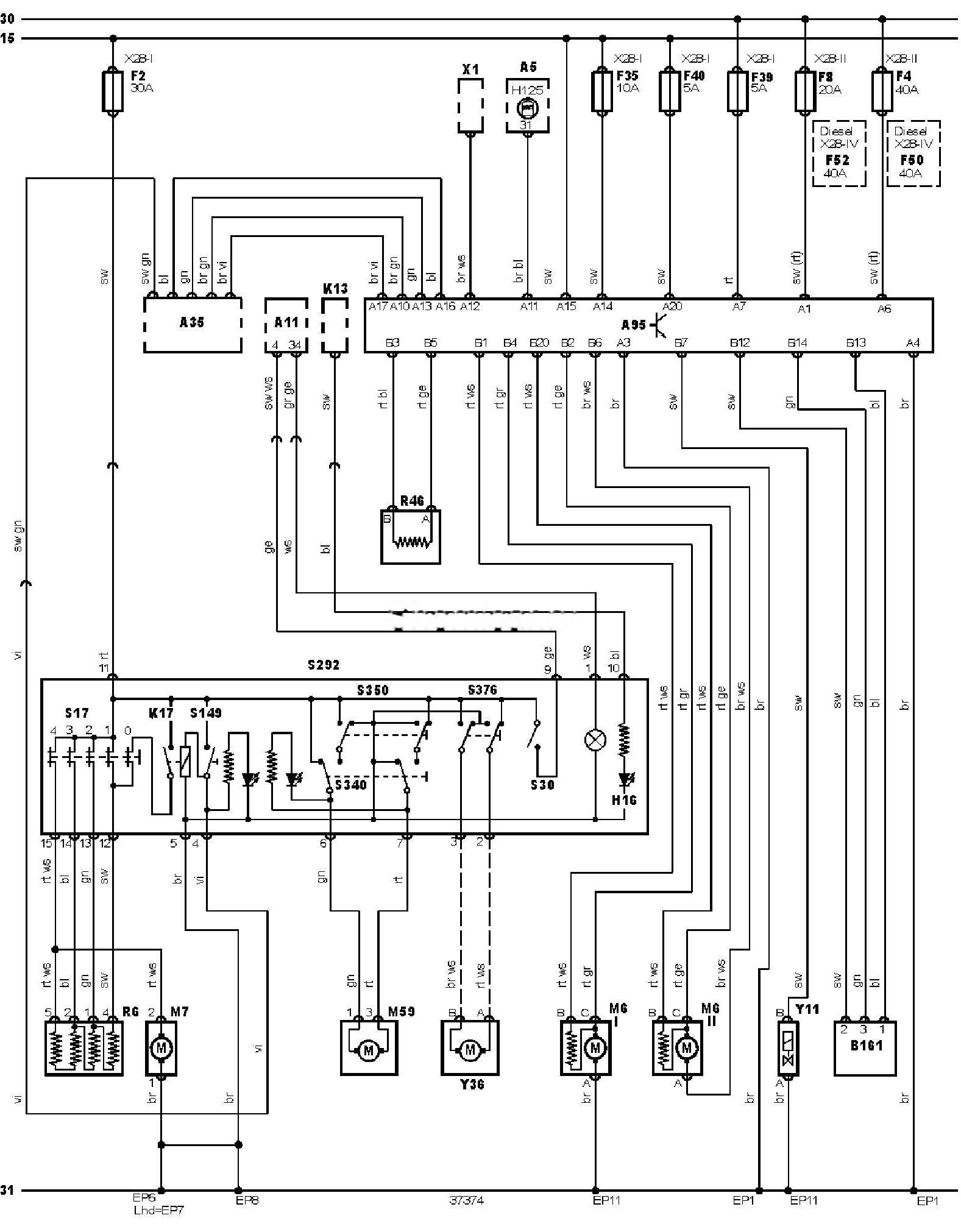

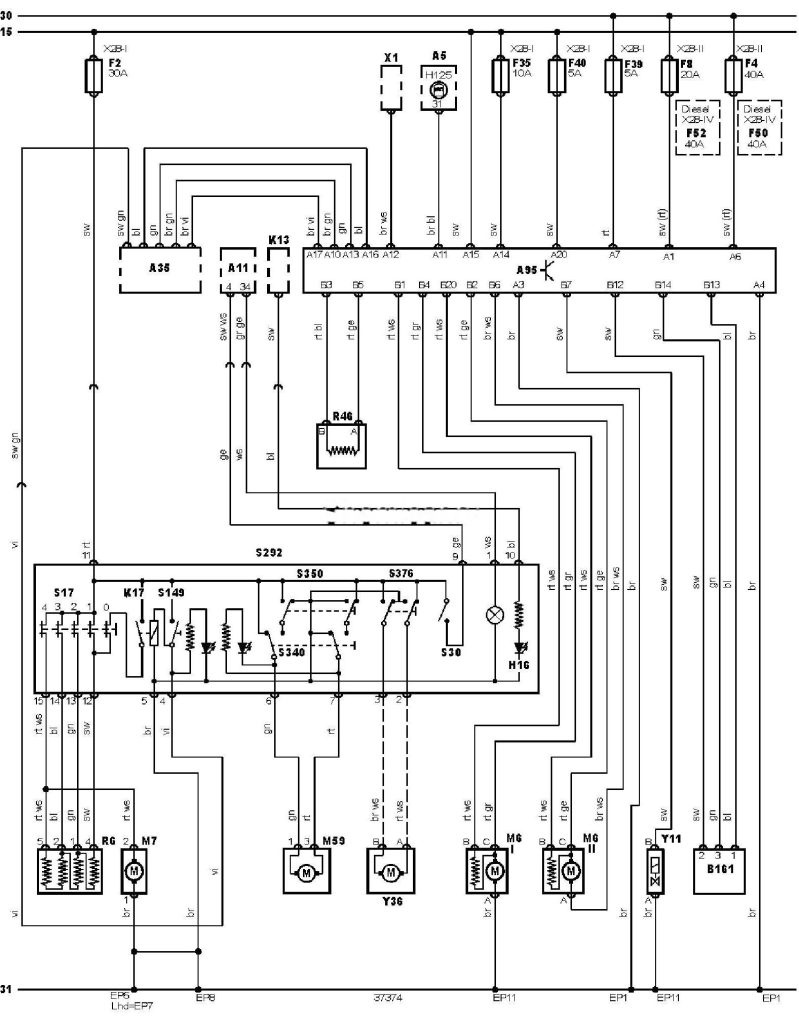

Електросхема кондиціонера — Ручне керування температурою, без заднього випарника (-2003).
Позначення до електричної схеми Opel Zafira
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F8 |
Запобіжник |
|
F35 |
Запобіжник |
|
F39 |
Запобіжник |
|
F40 |
Запобіжник |
|
F50 |
Запобіжник |
|
F52 |
Запобіжник |
|
H16 |
Індикатор увімкнення обігрівача заднього скла |
|
H125 |
Індикатор попередження (система охолодження) |
|
K13 |
Реле обігрівача заднього скла |
|
K17 |
Реле кондиціонера |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M59 |
Електродвигун заслінки перемикання забору повітря |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S30 |
Вимикач обігрівача заднього скла |
|
S149 |
Головний вимикач кондиціонера |
|
S292 |
Панель керування кондиціонером/опалювача |
|
S340 |
Перемикач забору повітря |
|
S350 |
Вимикач режиму обдування скла (кондиціонер/опалювач) |
|
S376 |
Вимикач обмежувача керування обдувом скла |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приборів |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 2 |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36 |
Клапан регулятора охолоджувальної рідини в опалювачі |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
