Електрична схема кондиціонера Peugeot 106 1994, 1995, 1996 року випуску.

Електросхема кондиціонера (1994-1996).

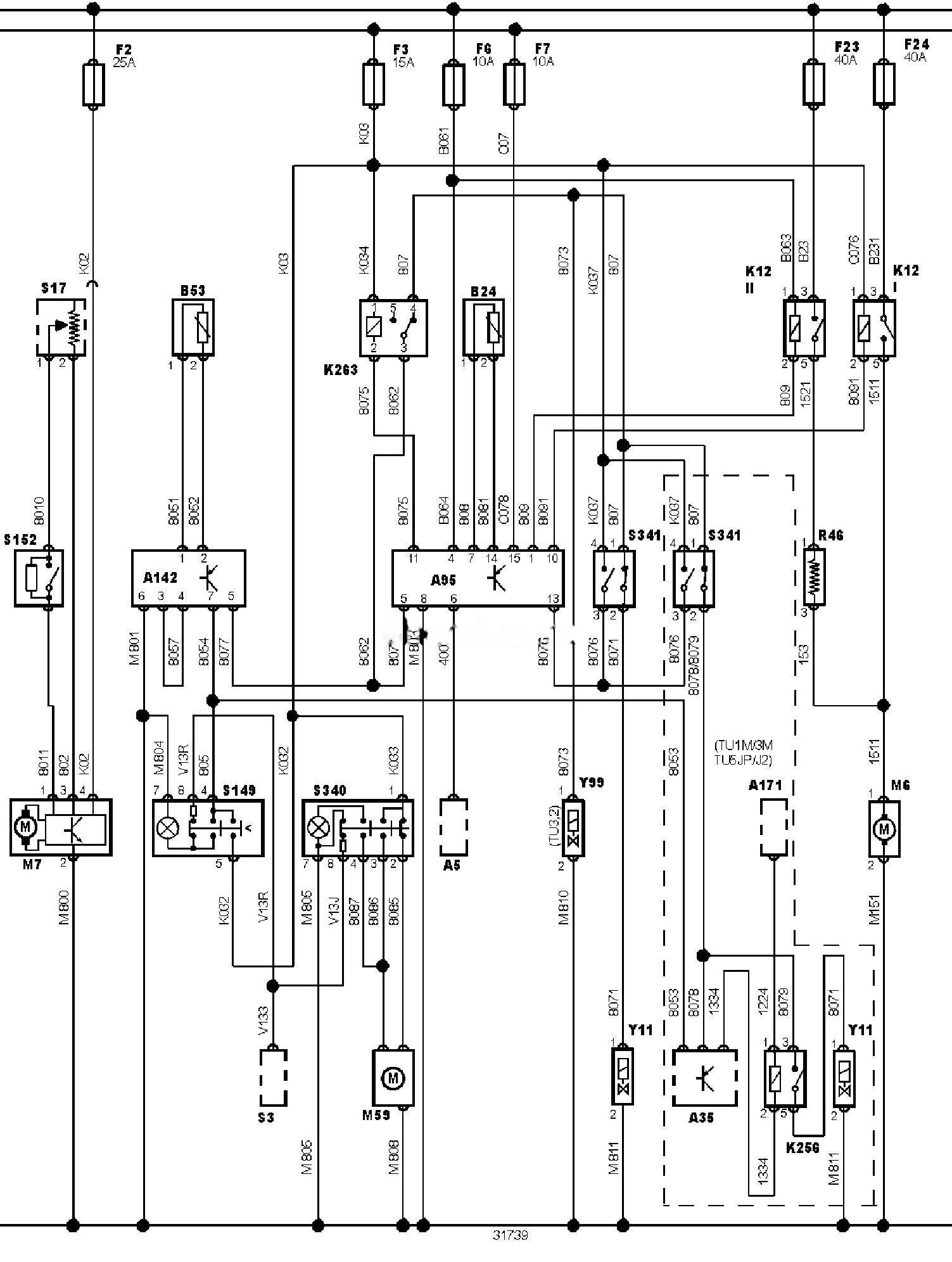

Електросхема кондиціонера тип 2 Peugeot 106 1
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Peugeot 106

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A35

Електронний блок керування двигуном

A95

Блок керування електродвигуном вентилятора системи охолодження

A142

Блок керування датчиком температури кондиціонера

A171

Блок реле

B24

Датчик температури охолоджувальної рідини

B53

Датчик температури за випарником

F2

Запобіжник

F3

Запобіжник

F6

Запобіжник

F7

Запобіжник

F23

Запобіжник

F24

Запобіжник

K121

Реле електродвигуна вентилятора системи охолодження

K122

Реле електродвигуна вентилятора системи охолодження

K256

Реле повного відкриття дросельної заслінки

K263

Реле відключення електромагнітної муфти компресора кондиціонера

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

M59

Електродвигун заслінки перемикання забору повітря

R46

Резистор електродвигуна вентилятора системи охолодження

S3

Вимикач фар

S17

Вимикач електродвигуна вентилятора кондиціонера/опалювача

S149

Головний вимикач кондиціонера

S152

Датчик-вимикач по високому тиску холодоагенту в системі кондиціонування

S340

Перемикач забору повітря

S341

Потрійний датчик-вимикач по тиску холодоагенту в системі кондиціонування

Y11

Електромагнітна муфта компресора кондиціонера

Y99

Додатковий е/м клапан керування перепуском повітря на холостому ходу

Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
