Електрична схема системи кондиціонування Citroen Jumper 1 (230)994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 року випуску.

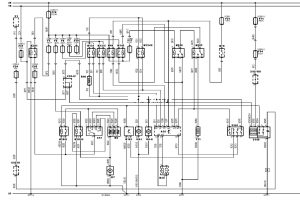

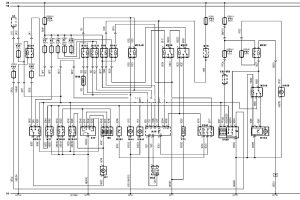

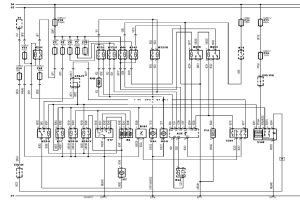

Електросхема системи кондиціонування та системи охолодження двигуна

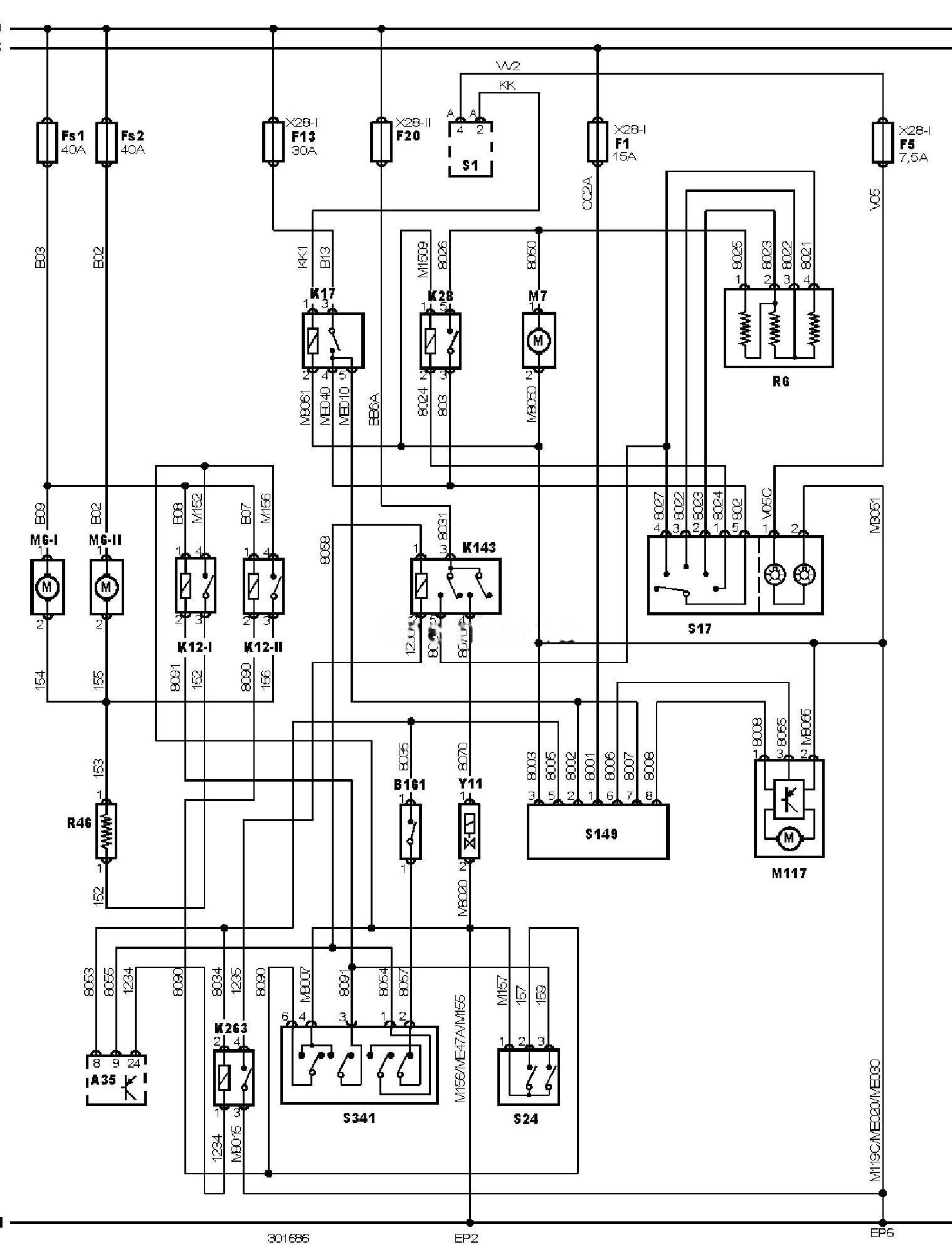

Позначення до електричної схеми Сitroen Relay/ Jumper
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
EP2 |
Точка маси |
|
EP6 |
Точка маси |
|
Fs1 |
Запобіжник, додатковий |
|
Fs2 |
Запобіжник, додатковий |
|
F1 |
Запобіжник |
|
F5 |
Запобіжник |
|
F13 |
Запобіжник |
|
F20 |
Запобіжник |
|
K12-1 |
Реле 1 електродвигуна вентилятора системи охолодження |
|
K12-2 |
Реле 2 електродвигуна вентилятора системи охолодження |
|
K17 |
Реле кондиціонера |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
K263 |
Реле відключення електромагнітної муфти компресора кондиціонера |
|
M6-1 |
Електродвигун вентилятора системи охолодження 1 |
|
M6-2 |
Електродвигун вентилятора системи охолодження 2 |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M117 |
Електродвигун приводу заслінки напрямку потоків повітря на скло/в ноги (кондиціонер/опалювач) |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S1 |
Замок запалювання |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S149 |
Головний вимикач кондиціонера |
|
S341 |
Потрійний датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
X28-1 |
Блок запобіжників/реле 1 — салон |
|
X28-2 |
Блок запобіжників/реле 2 — салон |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
