Електросхема мультимедійної системи Citroen Jumper 1 (230)

Електрична схема мультимедійної системи Citroen Jumper 1 (230)994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 року випуску.

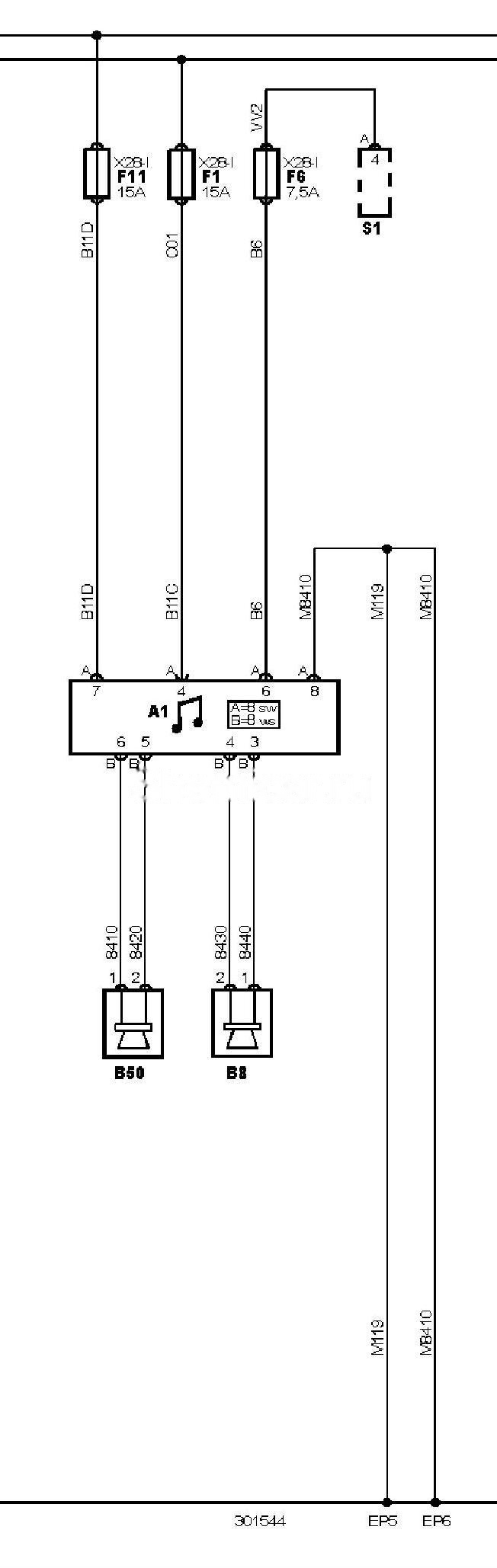

Електросхема мультимедійної системи

Електросхема мультимедійної системи Citroen Jumper 1 (230) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Сitroen Relay/ Jumper

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A1	Аудіосистема
B8	Динамік аудіосистеми, лівий передній або єдиний
B50	Динамік аудіосистеми, правий передній
EP5	Точка маси
EP6	Точка маси
F1	Запобіжник
F6	Запобіжник
F11	Запобіжник
S1	Замок запалювання
X28-1	Блок запобіжників/реле 1 — салон

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Citroen Jumper 1 (230)
