Електрична схема обігріву салону Citroen Jumper 1 (230)994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 року випуску.

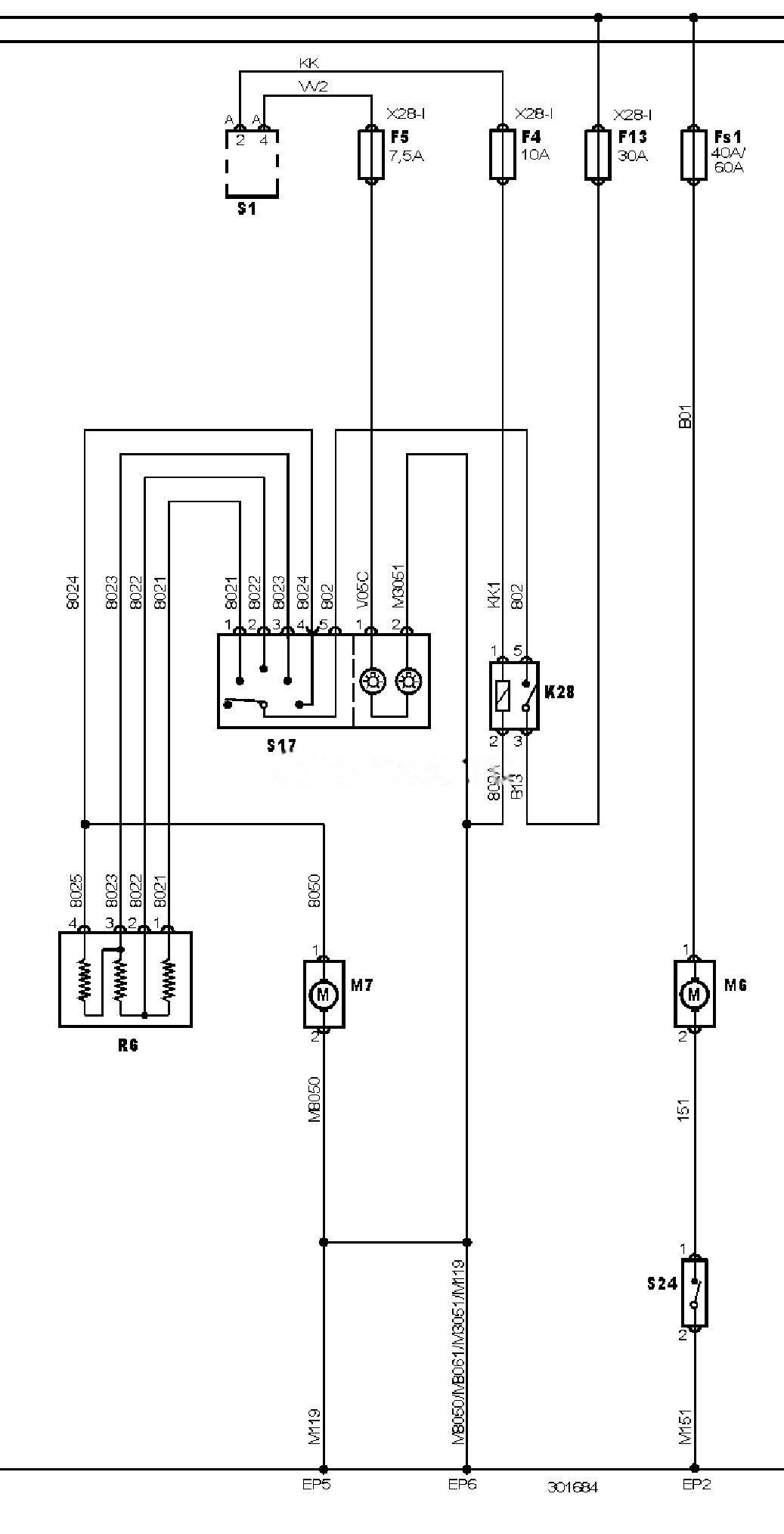

Електросхема обігріву салону та системи охолодження двигуна
Позначення до електричної схеми Сitroen Relay/ Jumper
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
EP2 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
Fs1 |
Запобіжник, додатковий |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F13 |
Запобіжник |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S1 |
Замок запалювання |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження по температурі охолоджуючої рідини |
|
X28-1 |
Блок запобіжників/реле 1 — салон |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
