Електрична схема системи обігріву салону Citroen Picasso 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

Електросхема системи обігріву салону та системи охолодження двигуна

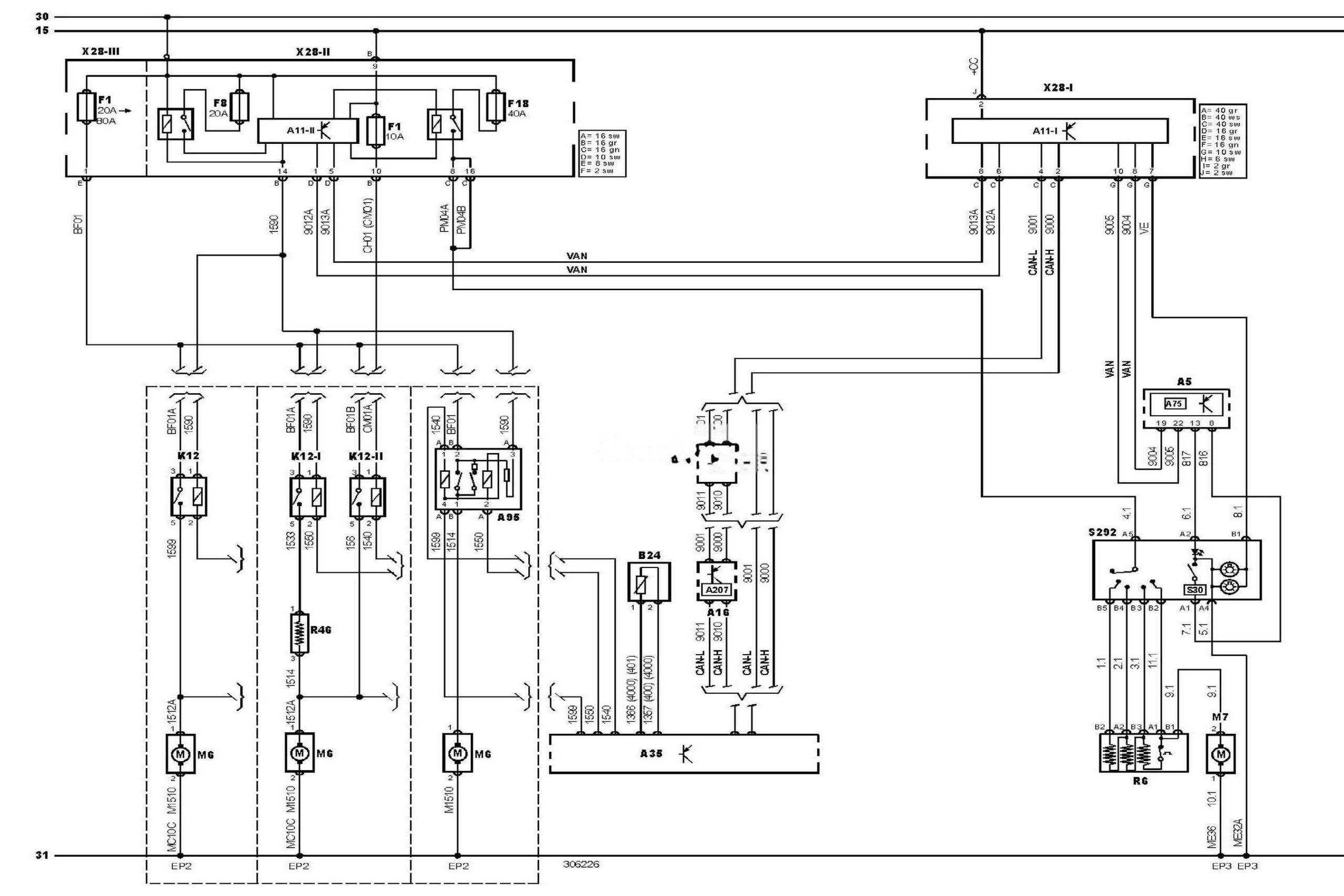

Електросхема обігріву салону Citroen Picasso
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Сitroen Picasso

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11-1

Багатофункціональний блок керування

A11-2

Багатофункціональний блок керування

A16

Електронний блок керування ABS

A35

Електронний блок керування двигуном (ECM)

A57

Комбінація приборів

A75

Блок керування комбінацією приборів

A95

Блок керування електродвигуном вентилятора системи охолодження

B24

Датчик температури охолоджувальної рідини

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP2

Точка маси

EP3

Точка маси

F1

Запобіжник

F8

Запобіжник

F18

Запобіжник

K12

Реле електродвигуна вентилятора системи охолодження

K12-1

Реле електродвигуна вентилятора системи охолодження

K12-2

Реле електродвигуна вентилятора системи охолодження

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

R6

Резистор електродвигуна вентилятора опалювача

R46

Резистор електродвигуна вентилятора системи охолодження

S30

Вимикач обігріву заднього скла

S292

Панель керування кондиціонером/опалювачем

X28-1

Блок запобіжників/реле, панель приладів 1

X28-2

Блок запобіжників/реле, моторний відсік 1

X28-3

Блок запобіжників/реле, панель приладів 2



Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
