Електрична схема обігрівача скла Citroen Picasso 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

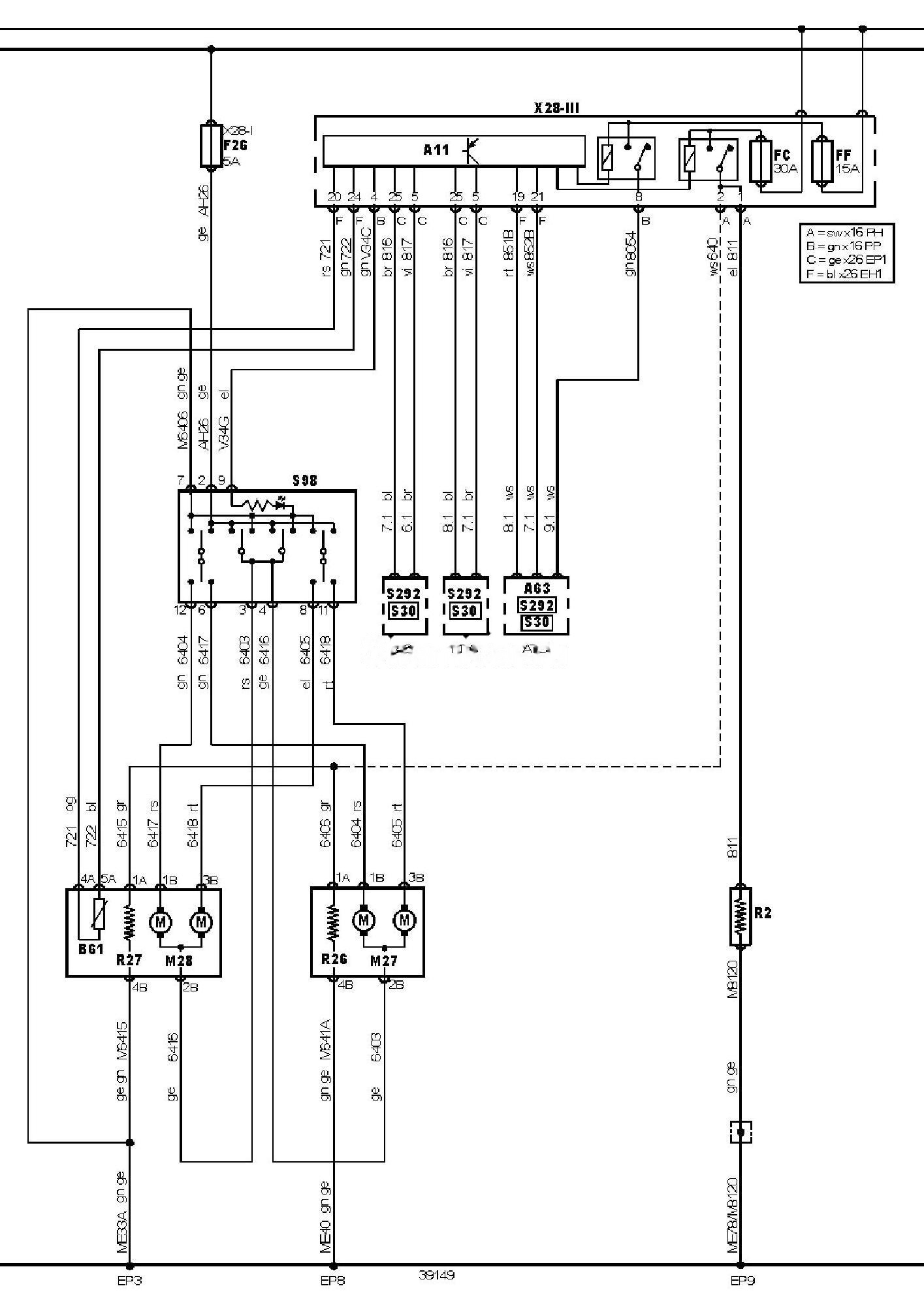

Електросхема обігрівача скла
Позначення до електричної схеми Сitroen Picasso
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A63 |
Електронний блок керування кондиціонером |
|
B61 |
Датчик температури навколишнього повітря |
|
EP3 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
FC |
Запобіжник |
|
FF |
Запобіжник |
|
F26 |
Запобіжник |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
S30 |
Вимикач обігрівача заднього скла |
|
S98 |
Перемикач регулювання дзеркал заднього виду |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-3 |
Блок запобіжників/реле, приладова панель 2 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
