Електрична схема обігрівача скла Citroen Jumper 1 (230) FL 2002, 2003, 2004, 2005, 2006 року випуску.

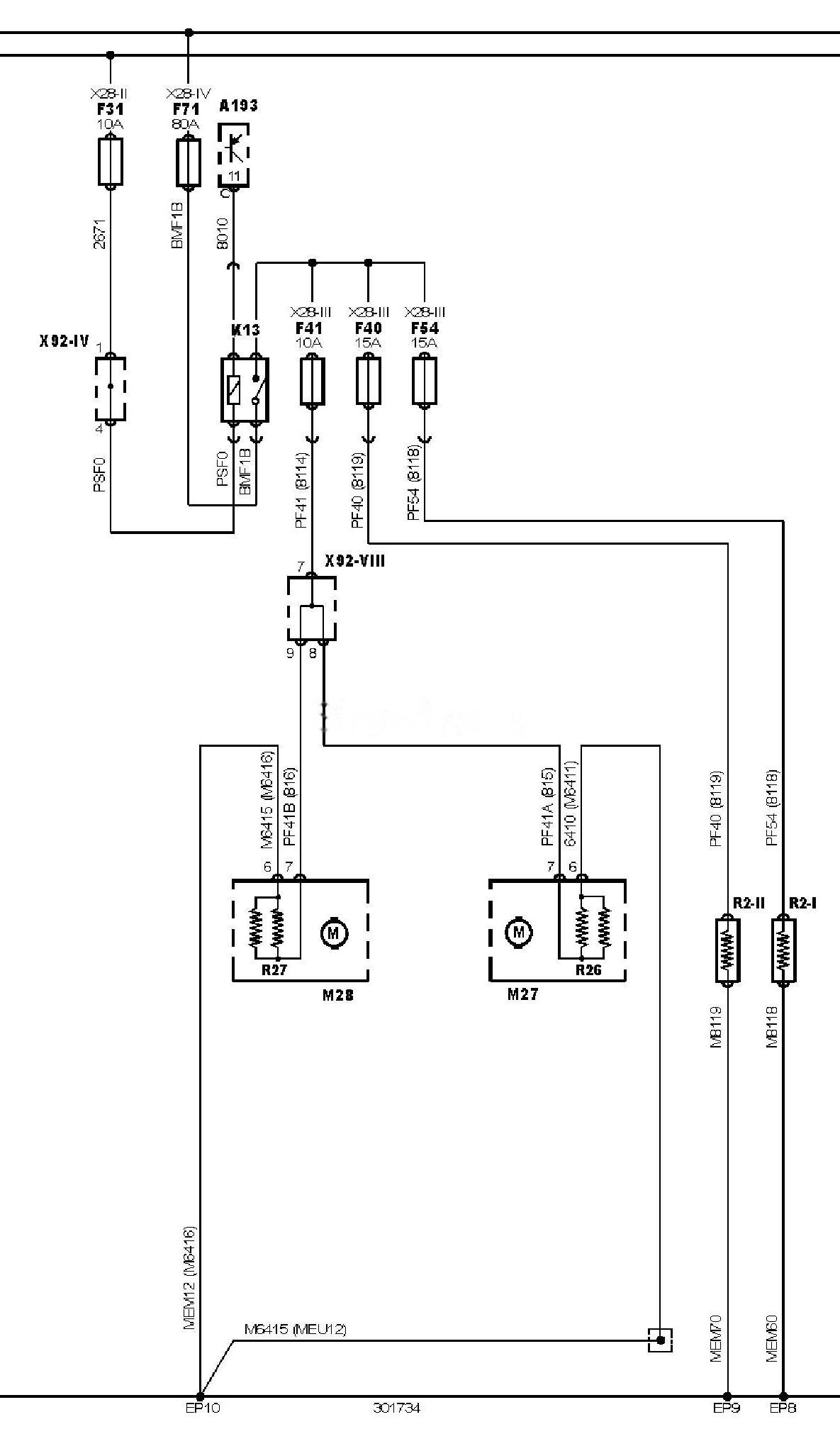

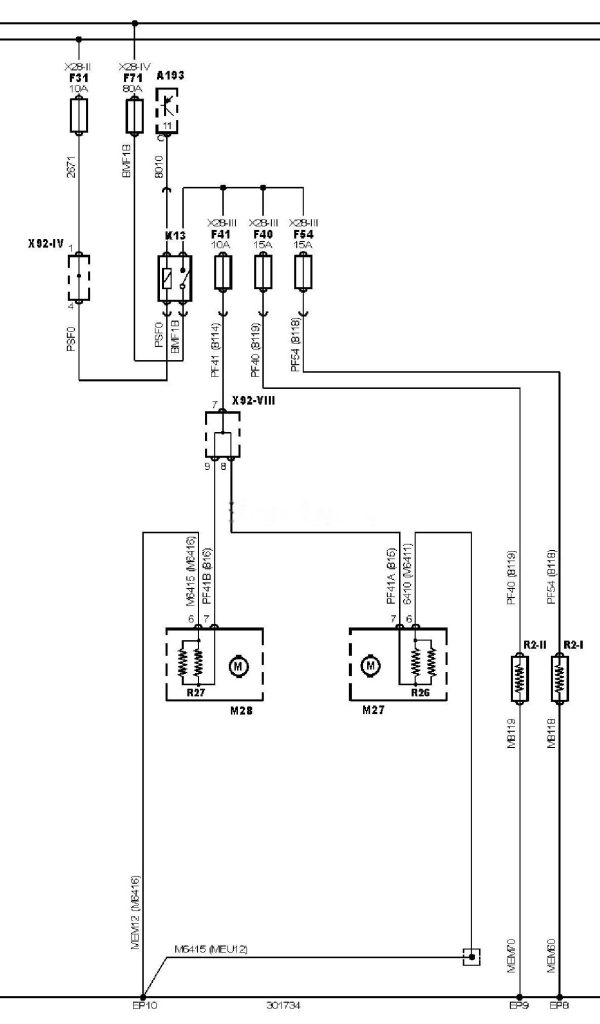

Електросхема обігрівача скла
Позначення до електричної схеми Citroen Jumper 1 (230) FL
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A193 |
Багатофункціональний перемикач у зборі |
|
EP10 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
F31 |
Запобіжник |
|
F40 |
Запобіжник |
|
F41 |
Запобіжник |
|
F54 |
Запобіжник |
|
F71 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R2-1 |
Обігрівач заднього скла 1 |
|
R2-2 |
Обігрівач заднього скла 2 |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
X28-2 |
Блок запобіжників/реле 2 — приладова панель, ліворуч |
|
X28-3 |
Блок запобіжників/реле 3 — приладова панель, праворуч |
|
X28-1V |
Блок запобіжників/реле 4 — моторний відсік |
|
X92-1V |
Роз’єм (джампер) 4 |
|
X92-V3 |
Роз’єм (джампер) 8 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
